iluminação adicional da câmara - Luminária de luz transmitida

ED1E0170

ED1E0170
Preço de tabela
371,50 €
A pedido
Luz LED transmitida, 150x120x12mm, luz branca, 11W, 5000K, 24V DC, ficha M8 de 4 pinos, IP54, alumínio+PMMA

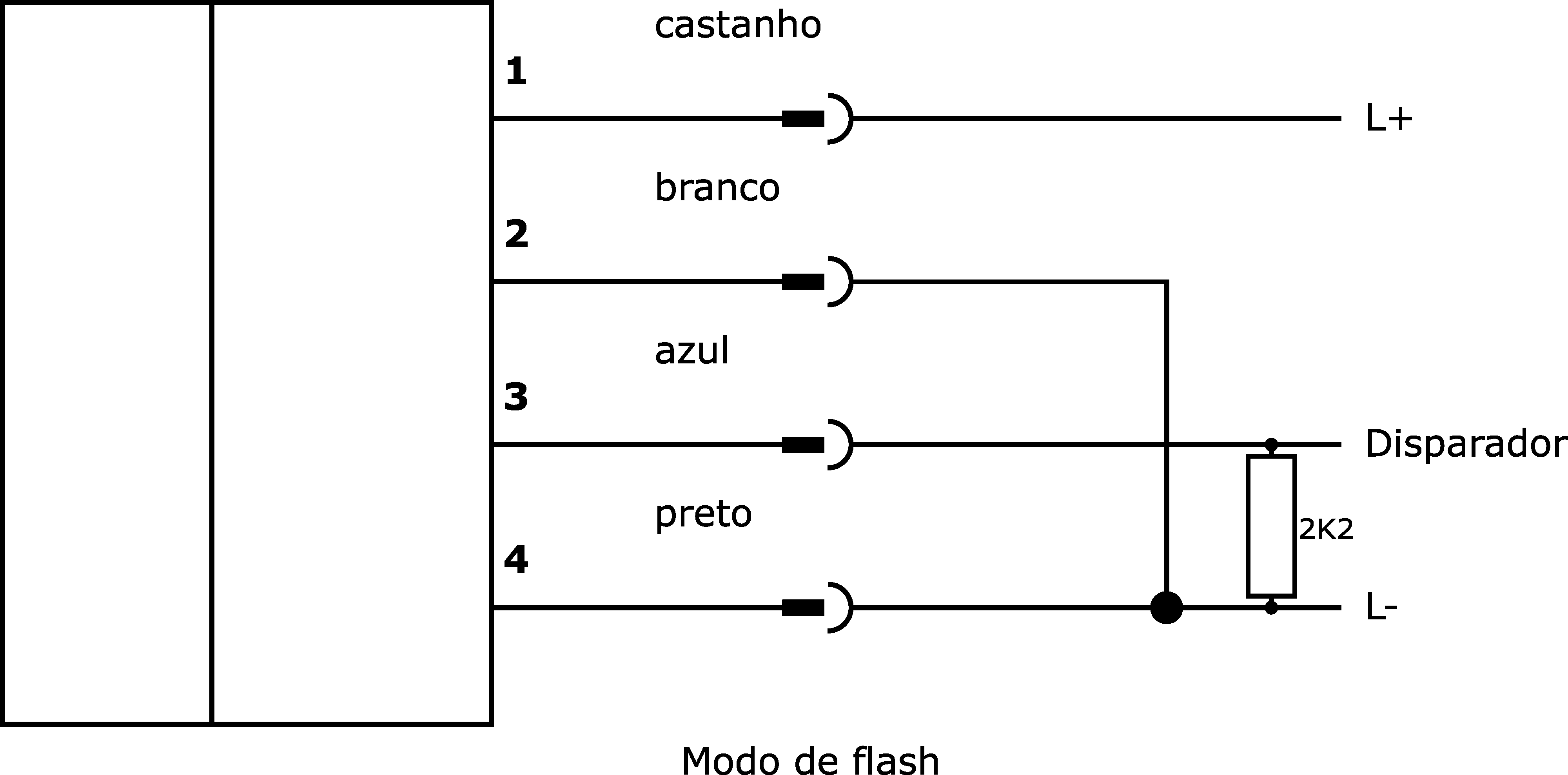

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

iluminação adicional da câmara - Luminária de luz transmitida

Esta iluminação homogénea por luz transmitida, com uma área iluminada de 100 x 100 mm, é ideal para a verificação e medição de contornos. O acoplamento lateral da luz LED assegura uma iluminação muito homogénea da superfície, o que aumenta a qualidade do resultado da inspeção. A iluminação de luz transmitida caracteriza-se pelo seu formato muito compacto com uma altura de caixa de apenas 12 mm.

Outras propriedades

Humidade relativa (sem condensação)
30 - 70%
Temperatura ambiente
10 - 30°C
Modo de funcionamento
Modo de flash, Funcionamento permanente, Operação de comutação

Propriedades eléctricas

Concepção da ligação eléctrica
Conector M8
Corrente operacional nominal
600mA
Controlador de flash
interno
Potência
11W
Máximo. Corrente de pico
2.400mA
Número de postes
4
Classe de protecção
III
Tensão de funcionamento
Ligação eléctrica

Propriedades mecânicas

Tipo
Cubóide
Largo
120mm
Largura do campo iluminado
100mm
Altura
12mm
Comprimento
150mm
Comprimento do campo de luz
100mm
Classe de protecção (IP)
IP54
Comportamento de dispersão pára-brisas
difuso
Material do invólucro
Alumínio
Material do pára-brisas
Polimetacrilato de metilo
Alcance da distância de trabalho
1 - 100mm
Dimensões

Propriedades ópticas

Grupo de risco
0
Temperatura de cor
5.000K
Iluminador
LED
Tipo de luz
Luz branca
Pode encontrar acessórios para ED1E0170 nestes grupos de produtos:

Tecnologia de ligação

Cabo de ligação direta para OC53 com controlador flash com M8

VK06F001
VK06F001
Cabo para iluminação da câmara em funcionamento contínuo em OC53 com controlador de flash interno, 0,6 m, tomada M8 de 4…
55,00 €
O seu preço
Disponível
VK06F002
VK06F002
Cabo para iluminação da câmara em modo de flash no OC53 com controlador de flash interno, 0,6 m, tomada M8 de 4 pinos…
55,00 €
O seu preço
Escassa

Tomadas de cabo M8 de 4 fios

VK200371
VK200371
Cabo de ligação, 2m, casquilho M8 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø4,7mm,…
14,80 €
O seu preço
Disponível
VK200375
VK200375
Cabo de ligação, 2m, tomada M8 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø4,7mm, 30V,…
14,80 €
O seu preço
Disponível
VK300375
VK300375
Cabo de ligação, 3m, M8 de 4 pinos, extremidade livre do cabo de 4 pinos, 4x0,34mm², PUR (poliuretano), Ø4,7mm, 30V,…
16,60 €
O seu preço
Disponível
VK500371
VK500371
Cabo de ligação, 5m, casquilho M8 de 4 pinos em ângulo, extremidade do cabo livre de 4 pinos, 4x0,34mm², PUR…
18,70 €
O seu preço
Disponível
VK500375
VK500375
Cabo de ligação, 5m, M8 Fêmea (tomada) 4pinos Reto, Extremidade do condutor livre 4pinos, 4x0,34mm², PUR (Poliuretano),…
18,70 €
O seu preço
Disponível
VKA00371
VKA00371
Cabo de ligação, 10m, casquilho M8 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano),…
27,30 €
O seu preço
Disponível
VKA00375
VKA00375
Cabo de ligação, 10m, casquilho M8 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø4,7mm,…
27,30 €
O seu preço
Disponível
VKAE0371
VKAE0371
Cabo de ligação, 15m, casquilho M8 de 4 pinos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), resistente à…
34,00 €
O seu preço
Disponível
VKAE0375
VKAE0375
Cabo de ligação, 15m, tomada M8 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), resistente à…
34,00 €
O seu preço
Disponível

Tomadas de cabo Tomada M8 Conector M8 de 4 fios

VK030F71
VK030F71
Cabo de ligação, 0,3 m, tomada M8 de 4 pinos angular, ficha M8 de 4 pinos reta, 4 condutores, PUR (poliuretano),…
15,90 €
O seu preço
Disponível
VK030F75
VK030F75
Cabo de ligação, 0,3 m, tomada M8 de 4 pinos rectos, ficha M8 de 4 pinos rectos, 4 condutores, PUR (poliuretano),…
13,90 €
O seu preço
Disponível
VK060F71
VK060F71
Cabo de ligação, 0,6 m, tomada M8 de 4 pinos angular, ficha M8 de 4 pinos reta, 4 condutores, PUR (poliuretano),…
16,20 €
O seu preço
Disponível
VK060F75
VK060F75
Cabo de ligação, 0,6 m, tomada M8 de 4 pinos rectos, ficha M8 de 4 pinos rectos, 4 condutores, PUR (poliuretano),…
14,30 €
O seu preço
Disponível
VK100F71
VK100F71
Cabo de ligação, 1m, tomada M8 de 4 pinos angular, ficha M8 de 4 pinos reta, 4 condutores, PUR (poliuretano), resistente…
16,50 €
O seu preço
Disponível
VK100F75
VK100F75
Cabo de ligação, 1 m, tomada M8 de 4 pinos rectos, ficha M8 de 4 pinos rectos, 4 condutores, PUR (poliuretano),…
15,30 €
O seu preço
Disponível
VK150F71
VK150F71
Cabo de ligação, 1,5 m, tomada M8 de 4 pinos angular, ficha M8 de 4 pinos reta, 4 condutores, PUR (poliuretano),…
16,90 €
O seu preço
Escassa
VK150F75
VK150F75
Cabo de ligação, 1,5 m, tomada M8 de 4 pinos rectos, ficha M8 de 4 pinos rectos, 4 condutores, PUR (poliuretano),…
16,60 €
O seu preço
Escassa
VK200F71
VK200F71
Cabo de ligação, 2m, tomada M8 de 4 pinos angular, ficha M8 de 4 pinos reta, 4 condutores, PUR (poliuretano), resistente…
18,70 €
O seu preço
Escassa
VK200F75
VK200F75
Cabo de ligação, 2m, tomada M8 de 4 pinos rectos, ficha M8 de 4 pinos rectos, 4 condutores, PUR (poliuretano),…
18,10 €
O seu preço
Disponível
VK300F75
VK300F75
Cabo de ligação, 3m, tomada M8 de 4 pinos rectos, ficha M8 de 4 pinos rectos, 4 condutores, PUR (poliuretano),…
19,20 €
O seu preço
Disponível
VK500F71
VK500F71
Cabo de ligação, 5m, tomada M8 de 4 pinos angular, ficha M8 de 4 pinos reta, 4 fios, PUR (poliuretano), resistente à…
23,00 €
O seu preço
A pedido
VK500F75
VK500F75
Cabo de ligação, 5 m, tomada M8 de 4 pinos rectos, ficha M8 de 4 pinos rectos, 4 condutores, PUR (poliuretano),…
22,20 €
O seu preço
Disponível

Tomadas para cabos M8 de 4 pinos, acopláveis no terreno

VK003071
VK003071
Tomada de cabo, angular, adequada para auto-montagem, ligação de soldadura, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 fêmea…
13,70 €
O seu preço
Escassa
VK003075
VK003075
Tomada de cabo, recta, adequada para auto-montagem, ligação de soldadura, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 fêmea (tomada)…
13,50 €
O seu preço
Escassa
VK003171
VK003171
Tomada de cabo, Angular, Adequado para auto-montagem, Ligação de parafuso, Ø5mm, 4A, 60V, -40-85°C, M8 Fêmea (tomada) 4…
26,70 €
O seu preço
Disponível
VK003175
VK003175
Tomada de cabo, recta, adequada para auto-montagem, ligação de parafuso, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 fêmea (tomada)…
12,50 €
O seu preço
Disponível
VK003275
VK003275
Tomada de cabo, recta, adequada para auto-montagem, ligação de parafuso, Ø13,7mm, blindada, 4A, 30V, -30-85°C, M8 fêmea…
39,00 €
O seu preço
Disponível
VK003S75
VK003S75
Tomada de cabo, recta, adequada para auto-montagem, ligação rápida, Ø4-5,1mm, 4A, 32V, -25-85°C, M8 fêmea (tomada) 4…
14,60 €
O seu preço
Disponível

Tomadas para cabos Tomada M8 Conector M12 de 4 fios

VK030F81
VK030F81
Cabo de ligação, 0,3m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
14,90 €
O seu preço
Disponível
VK030F85
VK030F85
Cabo de ligação, 0,3m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V,…
14,90 €
O seu preço
Disponível
VK03C969
VK03C969
Cabo de ligação, 0,3m, casquilho M8 de 3 pinos angular, ficha M8 de 3 pinos angular, 3x0,34mm², PUR (poliuretano), 60V,…
15,90 €
O seu preço
Disponível
VK060F81
VK060F81
Cabo de ligação, 0,6m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
15,40 €
O seu preço
Escassa
VK060F85
VK060F85
Cabo de ligação, 0,6m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V,…
15,40 €
O seu preço
Disponível
VK100F81
VK100F81
Cabo de ligação, 1m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
15,80 €
O seu preço
Escassa
VK100F85
VK100F85
Cabo de ligação, 1m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
15,80 €
O seu preço
Disponível
VK150F81
VK150F81
Cabo de ligação, 1,5m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
16,30 €
O seu preço
Escassa
VK150F85
VK150F85
Cabo de ligação, 1,5m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V,…
16,30 €
O seu preço
Disponível
VK200F81
VK200F81
Cabo de ligação, 2m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
16,80 €
O seu preço
Disponível
VK200F85
VK200F85
Cabo de ligação, 2m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
16,80 €
O seu preço
Disponível
VK300F81
VK300F81
Cabo de ligação, 3m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
18,00 €
O seu preço
Disponível
VK300F85
VK300F85
Cabo de ligação, 3m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
18,00 €
O seu preço
Disponível
VK500F81
VK500F81
Cabo de ligação, 5m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
20,10 €
O seu preço
Escassa
VK500F85
VK500F85
Cabo de ligação, 5m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
20,10 €
O seu preço
Escassa
Classificação Classe
eClass-7.0 27310204
eClass-7.1 27310204
eClass-8.0 27310204
eClass-9.0 27310204
eClass-9.1 27310204
ETIM-6.0 EC000348
ETIM-7.0 EC000348
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 915 iluminação da câmara
dimensões da embalagem 229 x 53 x 290mm
Peso bruto 508g
Pegada de CO2 3,29kg CO₂e
Número da pauta aduaneira 94054239
Número WEEE 40951076
