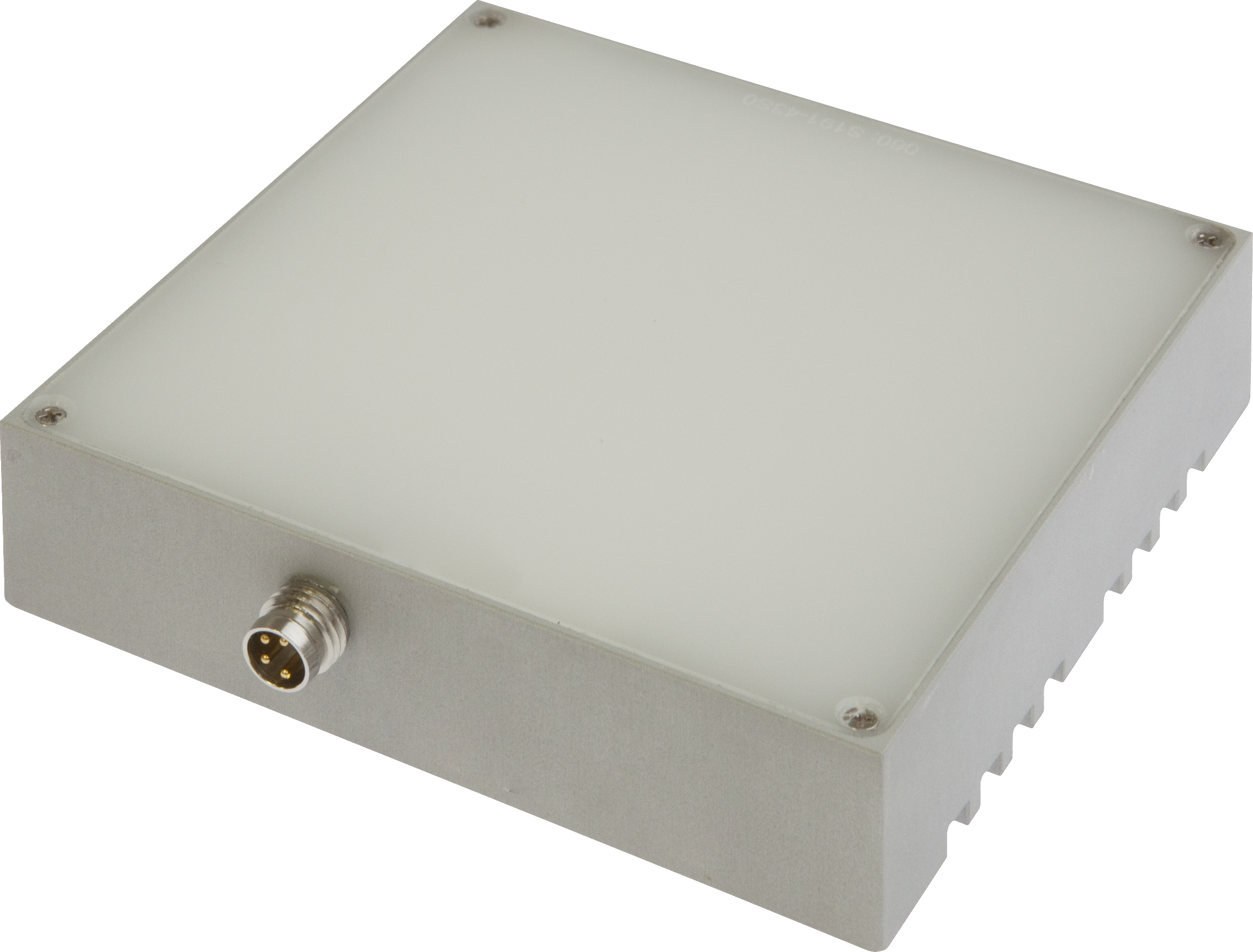

iluminação adicional da câmara - Luminária de luz transmitida

ED870770

ED870770
Preço de tabela
657,00 €
A pedido
Luz LED transmitida, 87x87x21mm, luz vermelha não polarizada, 3,6W, 635nm, 24V, ficha M8 de 4 pinos, IP67, alumínio+PMMA
diagrama do circuito

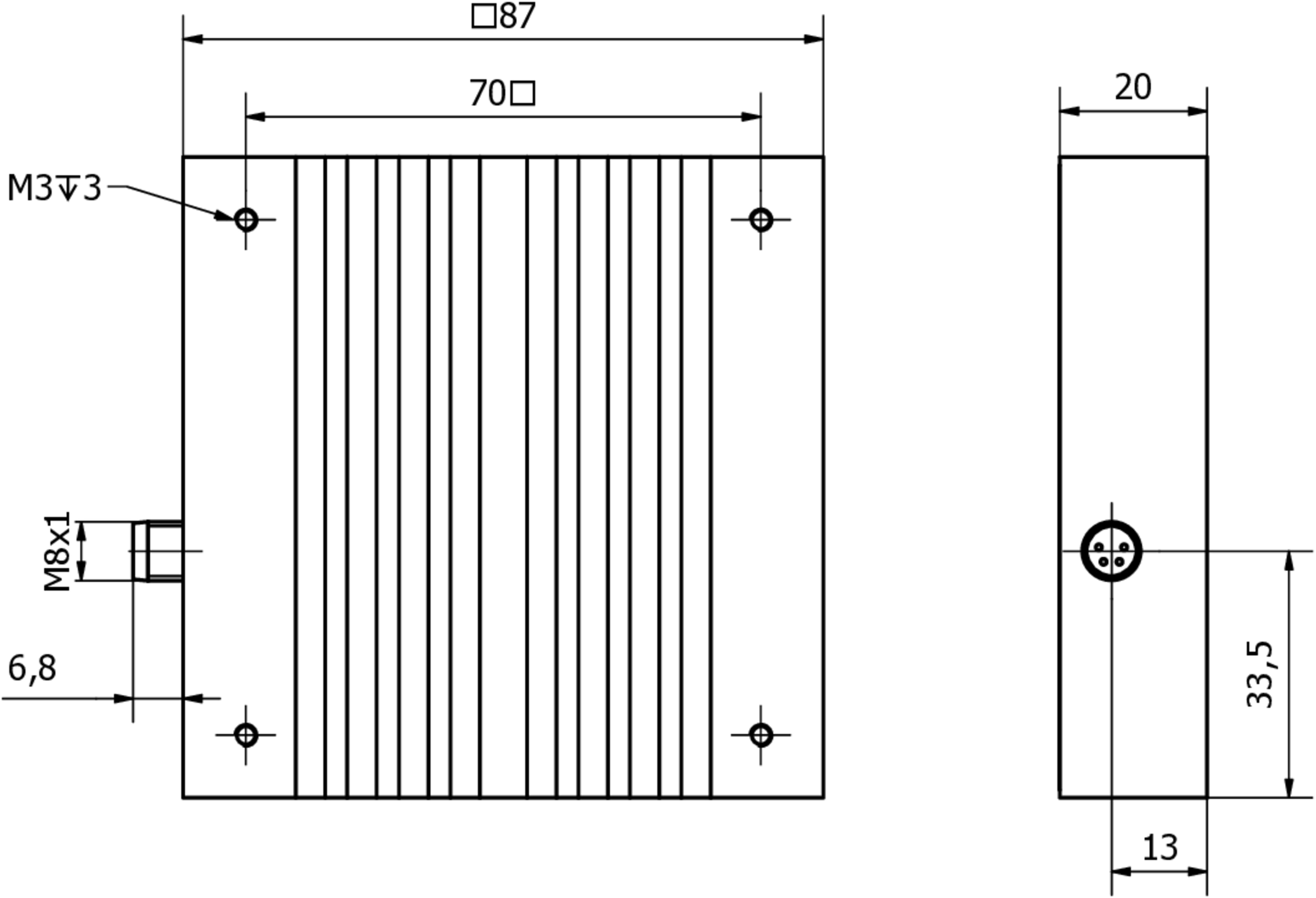

desenho dimensional
Modelo 3D
Comparar

iluminação adicional da câmara - Luminária de luz transmitida

Esta luz transmitida homogénea com uma área iluminada de 87 x 87 mm é ideal para verificar e medir contornos. O acoplamento lateral da luz LED assegura uma iluminação muito homogénea da superfície, o que aumenta a qualidade do resultado da inspeção. A iluminação por luz transmitida caracteriza-se pelo seu formato muito compacto com uma altura de caixa de apenas 21 mm.

Outras propriedades

Temperatura ambiente
10 - 50°C
Modo de funcionamento
Funcionamento permanente, Operação de comutação

Propriedades eléctricas

Concepção da ligação eléctrica
Conector M8
Corrente operacional nominal
150mA
Controlador de flash
não
Potência
3,6W
Número de postes
4
Classe de protecção
III
Tensão de funcionamento
Ligação eléctrica

Propriedades mecânicas

Tipo
Cubóide
Largo
87mm
Largura do campo iluminado
70mm
Altura
21mm
Comprimento
87mm
Comprimento do campo de luz
70mm
Classe de protecção (IP)
IP67
Comportamento de dispersão pára-brisas
difuso
Material do invólucro
Alumínio
Material do pára-brisas
Polimetacrilato de metilo
Dimensões

Propriedades ópticas

Grupo de risco
0
Número de LEDs
64
Iluminador
LED
Tipo de luz
Luz vermelha não polarizada
Ângulo de abertura
120°
Comprimento de onda do sensor
635nm
