PRODUTO DESCONTINUADO

ER430170

ER430170
Modelo sucessor?
Teremos todo o prazer em o aconselhar!
Anel luminoso LED, câmara, Ø45mm 13h de altura, Luz branca, 2.4W, 7500K, 19-30V DC, Conector de cabo M8 3pin 300m, IP64, Alumínio+PMMA, Montagem em lentes

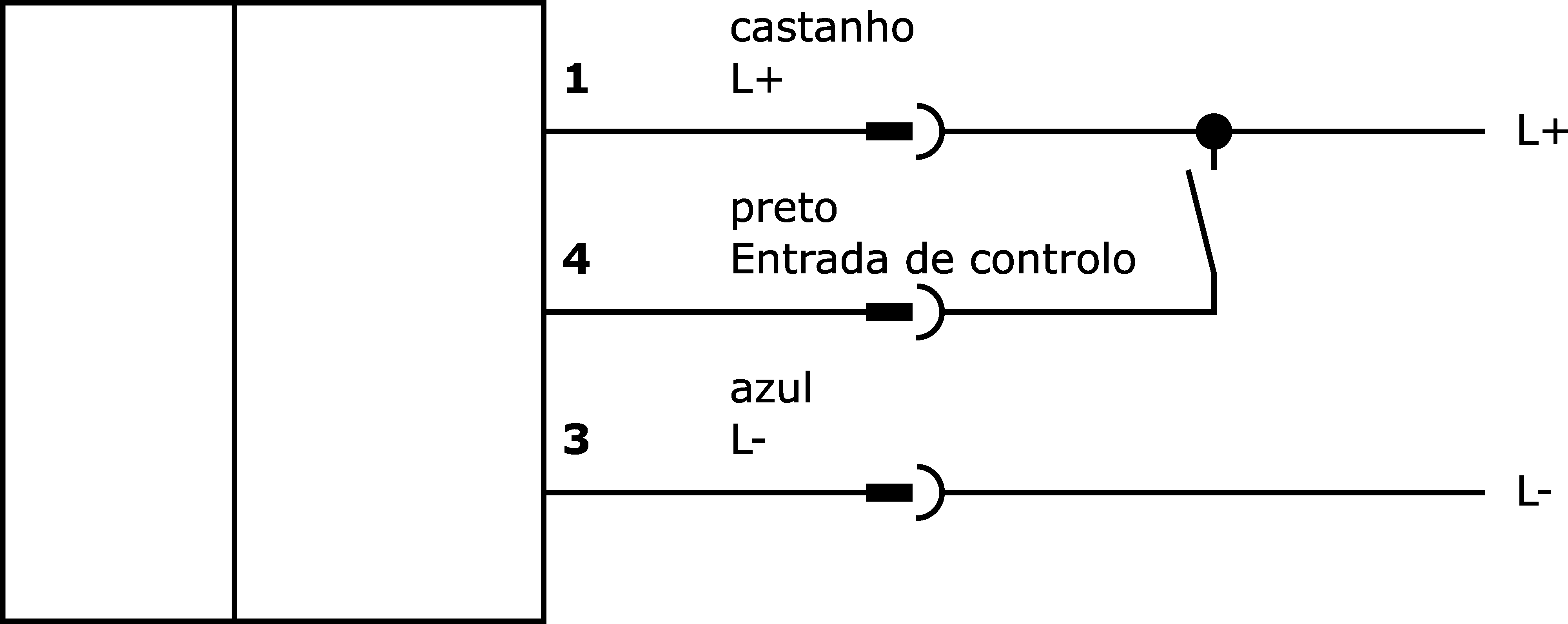

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

iluminação adicional da câmara - Anéis luminosos

Para qualquer tipo de tarefa de inspecção com um sensor de câmara, a iluminação é essencial, uma vez que apenas imagens de alto contraste permitem avaliações reprodutíveis. Aqui a iluminação tem uma influência decisiva. A escolha depende de diferentes factores, tais como a distância ao objecto de teste, o seu tamanho, os critérios dos componentes a serem testados ou as condições ambientais esperadas.

Outras propriedades

Temperatura ambiente
5 - 45°C
Modo de funcionamento
Funcionamento permanente, Operação de comutação

Propriedades eléctricas

Concepção da ligação eléctrica
Ficha de cabo M8
Corrente operacional nominal
100mA
Controlador de flash
não
Potência
2,4W
Número de postes
3
Classe de protecção
III
Tensão de funcionamento
Ligação eléctrica

Propriedades mecânicas

Altura
12,8mm
Diâmetro interior
24mm
Comprimento do cabo
0,3m
Tipo de montagem
Fixação por parafuso para lentes
Classe de protecção (IP)
IP64
Comportamento de dispersão pára-brisas
claro
Material do invólucro
Alumínio
Material do pára-brisas
Polimetacrilato de metilo
Diâmetro
45mm
Dimensões

Propriedades ópticas

Grupo de risco
0
Número de LEDs
16
Temperatura de cor
7.300K
Iluminador
LED
Tipo de luz
Luz branca
Ângulo de abertura
80°
Pode encontrar acessórios para ER430170 nestes grupos de produtos:
