Sensores de campo magnético - Sensores para ranhura C Sensores para ranhura C

MZR40787

MZR40787
Preço de tabela
82,10 €
montante preço desconto
1 82,10 € –
5 79,64 € 3% / 2,46 €
10 78,00 € 5% / 4,11 €
20 75,53 € 8% / 6,57 €
50 72,25 € 12% / 9,85 €
Disponível
Sensor Magnético, cilindro, ranhura redonda de 3,75mm, 3x20x3,6mm, 12-30V DC, 2x PNP NO, ficha de cabo M8 de 4 pinos 0,5m PUR (poliuretano), IP67, plástico, LED, teach-in, instalação a partir de cima, dois pontos de comutação, posição da superfície do sensor no centro do dispositivo

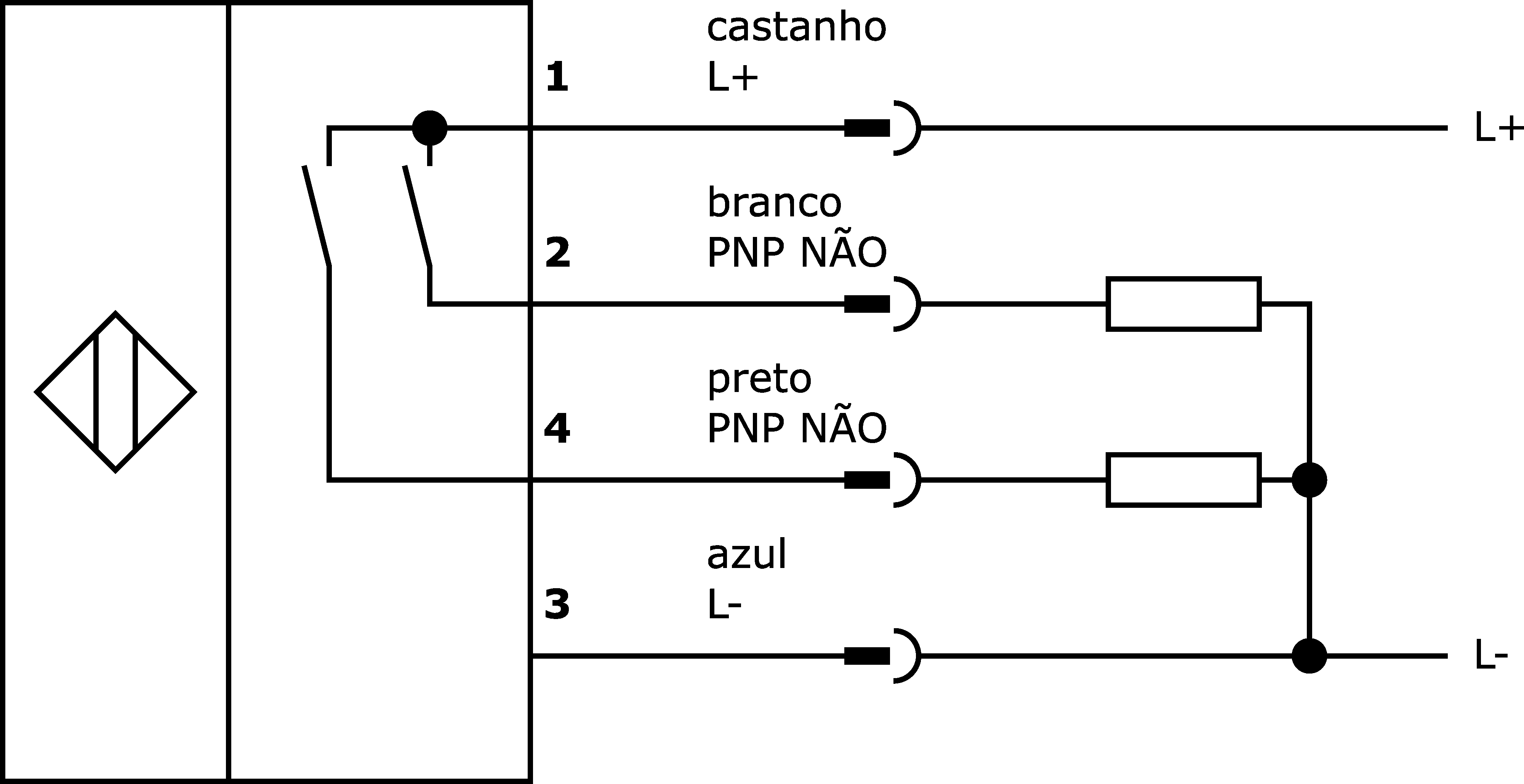

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Sensores de campo magnético - Sensores para ranhura C Sensores para ranhura C

Para muitas tarefas no campo da tecnologia de automação, é necessário reconhecer os processos de movimento em cilindros pneumáticos e hidráulicos e detectar a posição do pistão com precisão. Para isso, são utilizados sensores magnéticos de cilindros.

Outras propriedades

Adequado para
Ranhura em C de 3,5 mm (ranhura redonda)
Fabricante de cilindros
Festo
Temperatura ambiente
-20 - 75°C

Propriedades eléctricas

Número de saídas de comutação
2
Número de pontos de comutação
2
Execução da função de comutação
Contacto normalmente aberto (NA)
Concepção da ligação eléctrica
Ficha de cabo M8
Versão de saída de comutação
PNP
Corrente nominal de comutação
100mA
Procedimento de definição
Aulas teóricas
Histerese absoluta
4mm
Corrente em vazio
15mA
Número de postes
4
Curso de comutação (dependente do íman / espaço de ar)
50mm
Área do sensor (activa)
Secção central
Queda de tensão
2,2V
Repetibilidade absoluta
0,1mm
Funções de saída
Ponto de comutação
Ecrã
Ecrã LED
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Número do fio
4
Binário de aperto
0,1Nm
Tipo
Cubóide
Largo
3,6mm
Altura
2,95mm
Comprimento do cabo
0,5m
Comprimento
19,5mm
Posição da superfície do sensor
Centro da unidade
Acesso à montagem da ranhura do cilindro
de cima
Classe de protecção (IP)
IP67
Material do invólucro
Plástico
Material da bainha do cabo
Plástico (PUR)
Pode encontrar acessórios para MZR40787 nestes grupos de produtos:

Ferramenta

Ferramenta multifunções

AY000154
AY000154
Ferramenta, Jogo de chaves de fendas, Sextavado interior 0,7mm, Sextavado interior 0,9mm, Sextavado interior 1,3mm,…
26,90 €
O seu preço
Disponível

Testador de sensores

VY000004
VY000004
Fonte de alimentação DC, testador de sensores, 120x26x72mm, 18, 0.04A, ligação com grampo de mola 4pin, IP20, Plástico
85,50 €
O seu preço
Disponível

Montagem

Clipe de montagem Conector/soquete M8

AV000142
AV000142
acessórios tomada de cabo, clip de montagem, 8,5 mm, PPO, Unidade de embalagem 5, Acessórios para tomada de…
16,50 €
O seu preço
A embalagem contém 5 unidades.
Disponível

Material de fixação para MZR4xxx8

AM000081
AM000081
acessórios magnéticos, Adaptador, 5x20x4,6mm, Alumínio
12,70 €
O seu preço
Disponível
AM000111
AM000111
acessórios magnéticos, Grampo, Ø3,6mm 6long, Metal
15,70 €
O seu preço
Disponível

Outros sensores

Fonte de alimentação 24V DC / 100mA amplificador de comutação

NG530002
NG530002
Fonte de alimentação DC, monofásica, 99x114x22mm, 24V, 0.1A, Número de saídas de relé 2, 100-264V AC 50Hz, 100-264V AC…
159,30 €
O seu preço
Disponível

Tampa de protecção, teflon M8

AY98C293
AY98C293
acessórios sensor, tampa de teflon, M8x1 5long, politetrafluoretileno (PTFE)
18,30 €
O seu preço
Escassa

Tecnologia de ligação

Adaptador de tomada M8 de 4 pinos / conector M12 de 4 pinos

VK000040
VK000040
Adaptação, M8 fêmea (tomada) 4 pinos rectos, M12 macho (conector) 4 pinos rectos, 24V, -25-85°C, IP67, Óleo e…
14,10 €
O seu preço
Disponível

Bainha

AY000141
AY000141
Bainha de plástico, Ø17mm, Diâmetro interior 10mm, -40-250°C, Fibra de vidro com borracha de silicone, Resistência a…
39,30 €
O seu preço
Disponível

Cabo de ligação em Y VK000048

VK000048
VK000048
Distribuidor, 2x M8 3-pinos, M8 4-pinos
39,50 €
O seu preço
Disponível

Tomadas de cabo M8 de 4 fios

VK200371
VK200371
Cabo de ligação, 2m, casquilho M8 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø4,7mm,…
14,80 €
O seu preço
Disponível
VK200375
VK200375
Cabo de ligação, 2m, tomada M8 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø4,7mm, 30V,…
14,80 €
O seu preço
Disponível
VK300375
VK300375
Cabo de ligação, 3m, M8 de 4 pinos, extremidade livre do cabo de 4 pinos, 4x0,34mm², PUR (poliuretano), Ø4,7mm, 30V,…
16,60 €
O seu preço
Disponível
VK500371
VK500371
Cabo de ligação, 5m, casquilho M8 de 4 pinos em ângulo, extremidade do cabo livre de 4 pinos, 4x0,34mm², PUR…
18,70 €
O seu preço
Disponível
VK500375
VK500375
Cabo de ligação, 5m, M8 Fêmea (tomada) 4pinos Reto, Extremidade do condutor livre 4pinos, 4x0,34mm², PUR (Poliuretano),…
18,70 €
O seu preço
Disponível
VK50V371
VK50V371
Cabo de ligação, 5m, tomada M8 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,25mm², PUR/PVC, Ø4,2mm, 60V,…
12,60 €
O seu preço
Disponível
VK50V375
VK50V375
Cabo de ligação, 5m, tomada M8 de 4 pinos rectos, extremidade do cabo livre, 4x0,25mm², PUR/PVC, Ø4,2mm, 60V, -25-70°C,…
12,60 €
O seu preço
Disponível
VKA00371
VKA00371
Cabo de ligação, 10m, casquilho M8 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano),…
27,30 €
O seu preço
Disponível
VKA00375
VKA00375
Cabo de ligação, 10m, casquilho M8 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø4,7mm,…
27,30 €
O seu preço
Disponível
VKAE0371
VKAE0371
Cabo de ligação, 15m, casquilho M8 de 4 pinos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), resistente à…
34,00 €
O seu preço
Disponível
VKAE0375
VKAE0375
Cabo de ligação, 15m, tomada M8 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), resistente à…
34,00 €
O seu preço
Disponível

Tomadas para cabos M8 de 4 pinos, acopláveis no terreno

VK003071
VK003071
Tomada de cabo, angular, adequada para auto-montagem, ligação de soldadura, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 fêmea…
13,70 €
O seu preço
Escassa
VK003075
VK003075
Tomada de cabo, recta, adequada para auto-montagem, ligação de soldadura, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 fêmea (tomada)…
13,50 €
O seu preço
Escassa
VK003171
VK003171
Tomada de cabo, Angular, Adequado para auto-montagem, Ligação de parafuso, Ø5mm, 4A, 60V, -40-85°C, M8 Fêmea (tomada) 4…
26,70 €
O seu preço
Disponível
VK003175
VK003175
Tomada de cabo, recta, adequada para auto-montagem, ligação de parafuso, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 fêmea (tomada)…
12,50 €
O seu preço
Disponível
VK003275
VK003275
Tomada de cabo, recta, adequada para auto-montagem, ligação de parafuso, Ø13,7mm, blindada, 4A, 30V, -30-85°C, M8 fêmea…
39,00 €
O seu preço
Disponível
VK003S75
VK003S75
Tomada de cabo, recta, adequada para auto-montagem, ligação rápida, Ø4-5,1mm, 4A, 32V, -25-85°C, M8 fêmea (tomada) 4…
14,60 €
O seu preço
Disponível

Tomadas para cabos Tomada M8 Conector M12 de 4 fios

VK030F81
VK030F81
Cabo de ligação, 0,3m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
14,90 €
O seu preço
Disponível
VK030F85
VK030F85
Cabo de ligação, 0,3m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V,…
14,90 €
O seu preço
Disponível
VK03C969
VK03C969
Cabo de ligação, 0,3m, casquilho M8 de 3 pinos angular, ficha M8 de 3 pinos angular, 3x0,34mm², PUR (poliuretano), 60V,…
15,90 €
O seu preço
Disponível
VK060F81
VK060F81
Cabo de ligação, 0,6m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
15,40 €
O seu preço
Escassa
VK060F85
VK060F85
Cabo de ligação, 0,6m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V,…
15,40 €
O seu preço
Disponível
VK100F81
VK100F81
Cabo de ligação, 1m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
15,80 €
O seu preço
Escassa
VK100F85
VK100F85
Cabo de ligação, 1m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
15,80 €
O seu preço
Disponível
VK150F81
VK150F81
Cabo de ligação, 1,5m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
16,30 €
O seu preço
Escassa
VK150F85
VK150F85
Cabo de ligação, 1,5m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V,…
16,30 €
O seu preço
Disponível
VK200F81
VK200F81
Cabo de ligação, 2m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
16,80 €
O seu preço
Disponível
VK200F85
VK200F85
Cabo de ligação, 2m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
16,80 €
O seu preço
Disponível
VK300F81
VK300F81
Cabo de ligação, 3m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
18,00 €
O seu preço
Escassa
VK300F85
VK300F85
Cabo de ligação, 3m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
18,00 €
O seu preço
Disponível
VK500F81
VK500F81
Cabo de ligação, 5m, tomada M8 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
20,10 €
O seu preço
Escassa
VK500F85
VK500F85
Cabo de ligação, 5m, tomada M8 de 4 pinos rectos, ficha M12 de 4 pinos rectos, 4x0,34mm², PUR (poliuretano), 60V, IP67,…
20,10 €
O seu preço
A pedido
Classificação Classe
eClass-7.0 27270104
eClass-7.1 27270104
eClass-8.0 27270104
eClass-9.0 27270104
eClass-9.1 27270104
ETIM-6.0 EC002544
ETIM-7.0 EC002544
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Conformidade com OzDS Sim
Compatível com POP Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 220 sensores de cilindros pneumáticos
dimensões da embalagem 150 x 10 x 210mm
Peso bruto 20g
Pegada de CO2 0,55kg CO₂e
Número da pauta aduaneira 85365019
Número WEEE 40951076
