Fontes de alimentação - Unidades de alimentação eléctrica comutada 230V AC
NG400501
| montante | preço | desconto |
|---|---|---|
| 1 | 50,70 € | – |
| 5 | 49,18 € | 3% / 1,52 € |
| 10 | 48,17 € | 5% / 2,54 € |
| 20 | 46,64 € | 8% / 4,06 € |
| 50 | 44,62 € | 12% / 6,08 € |
Disponível
Fonte de alimentação DC, monofásica, 125x114x40mm, 24-28V, 5A, 90-264V AC 50Hz, 90-264V AC 60Hz, 127-370V DC, Ligação de parafuso, IP20, Alumínio, Estabilizada, Tensão de saída, pulsante
Comparar
Fontes de alimentação - Unidades de alimentação eléctrica comutada 230V AC
As fontes de alimentação pulsadas são utilizadas para alimentar sistemas eléctricos ou partes de sistemas com uma tensão CC estabilizada. Devido às menores perdas de cobre, as fontes de alimentação pulsadas na gama de potência mais baixa são consideravelmente mais eficientes do que os transformadores de potência. Além disso, são mais compactas e mais leves do que as fontes de alimentação reguladas lineares convencionais, que contêm um transformador pesado com núcleo de ferro e causam perdas adicionais no regulador linear.
Outras propriedades
- Humidade relativa (sem condensação)
- 10 - 95%
- Temperatura ambiente
- -20 - 70°C
- Estabilizado
- Sim
Propriedades eléctricas
- Concepção da ligação eléctrica
- Ligação de braçadeira
- Tensão de saída
- 24V
- Frequência de funcionamento
- 47 - 63Hz
- Procedimento de definição
- Potenciómetro
- Potência
- 120W
- Máx. Corrente de entrada
- 1,3A
- Ondulação residual
- 1%
- Capacidade de carga actual
- 5A
- Protecção contra sobrecarga
- 105 ... 125% do consumo de energia
- Tensão de funcionamento (AC 50Hz)
- 90 - 264V
- Tensão de funcionamento (AC 60Hz)
- 90 - 264V
- Tensão de funcionamento (DC)
- 127 - 370V
- Funções de saída
- Ponto de comutação
- Tipo de estabilização da tensão
- Registado
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Largo
- 40mm
- Peso
- 600g
- Altura
- 125,2mm
- Comprimento
- 113,5mm
- Temperatura de armazenamento
- -40 - 85°C
- Tipo de montagem
- Calha da cartola
- Classe de protecção (IP)
- IP20
- Material do invólucro
- Alumínio
Fichas de dados
Manuais
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 225 KB
-
dwg2DDWG-ficheiro, 545 KB
-
stp3DSTP-ficheiro, 1.7 MB
-

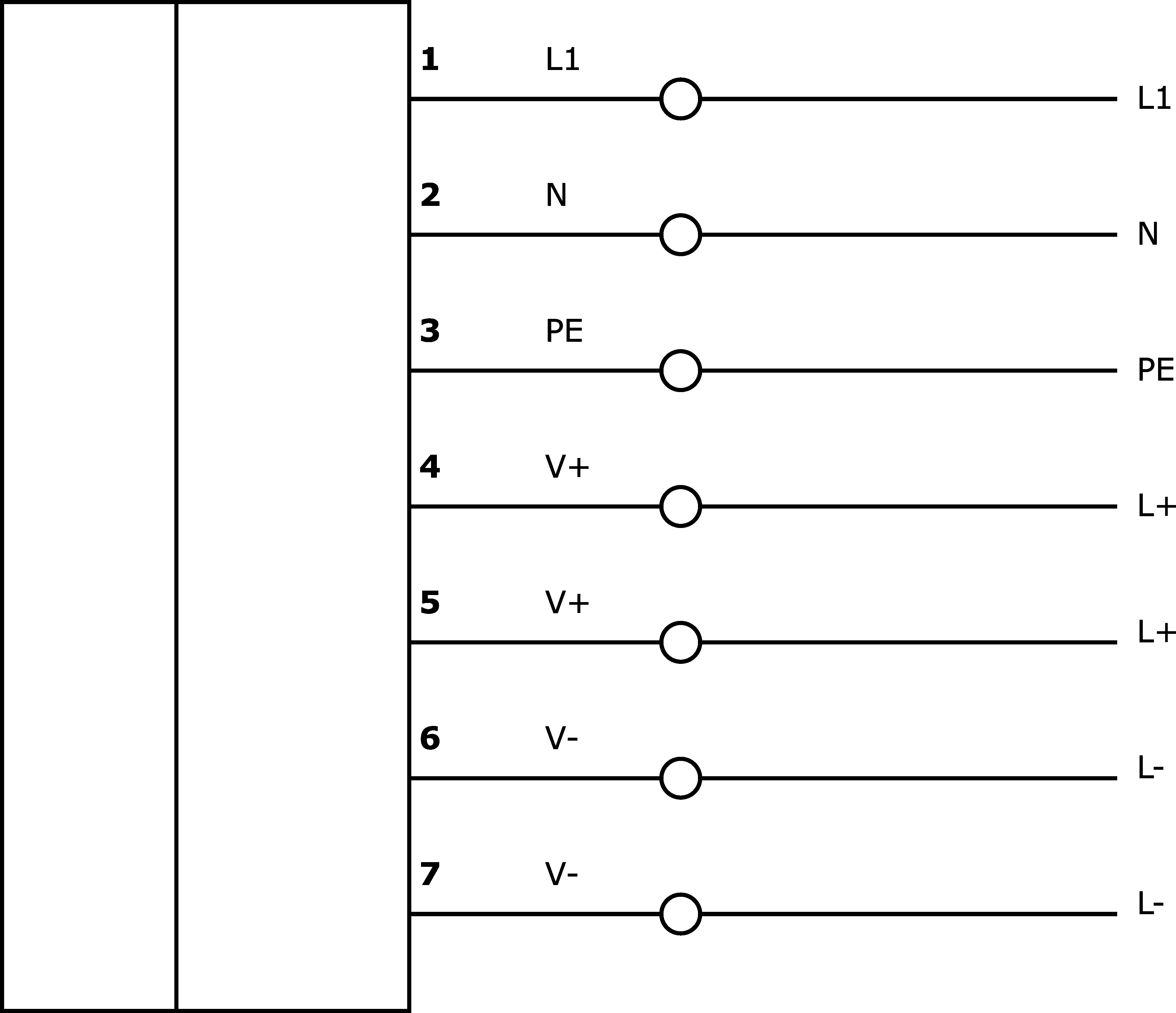

pngEsquema de ligação InternetPNG-ficheiro, 6.7 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 477 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 479 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 407 KB
Diversos
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27049002 |
| eClass-7.1 | 27049002 |
| eClass-8.0 | 27049002 |
| eClass-9.0 | 27040701 |
| eClass-9.1 | 27040701 |
| ETIM-6.0 | EC002540 |
| ETIM-7.0 | EC002540 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 400 unidades de alimentação eléctrica |
| dimensões da embalagem | 140 x 60 x 140mm |
| Peso bruto | 587g |
| Número da pauta aduaneira | 85044083 |
| Número WEEE | 40951076 |
