OS106103
montante | preço | desconto |
---|---|---|
1 | 75,70 € | – |
5 | 73,43 € | 3% / 2,27 € |
10 | 71,92 € | 5% / 3,79 € |
20 | 69,64 € | 8% / 6,06 € |
50 | 66,62 € | 12% / 9,08 € |

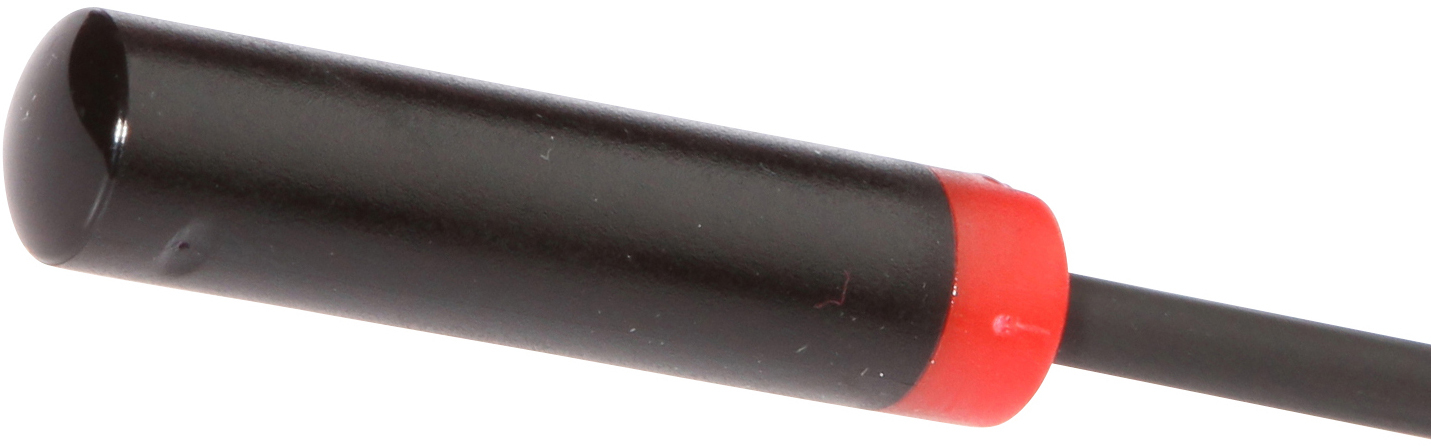

Barreiras de luz de elevado desempenho - Transmissor não amplificado
Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto que deve ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.
Outras propriedades
- Âmbito da entrega
- Transmissor
- Temperatura ambiente
- -25 - 60°C
- Alta potência
- Sim
- Versão
- Transmissor de sensor por barreira
Propriedades eléctricas
- Concepção da ligação eléctrica
- Cabo
- Potência
- 0,35W
- Diâmetro do cabo
- 3,8mm
- Ligação ao amplificador
- Sim
Propriedades mecânicas
- Secção transversal do condutor
- 0,34mm²
- Número do fio
- 3
- Tipo
- Cilindro liso
- Comprimento do cabo
- 15m
- Comprimento
- 45mm
- Temperatura de armazenamento
- -40 - 80°C
- Resistência ao choque
- 30g
- Classe de protecção (IP)
- IP67
- Resistência à vibração
- 55Hz
- Material da superfície activa do sensor
- Plástico
- Material do invólucro
- Plástico
- Material da bainha do cabo
- Plástico (PVC)
- Diâmetro
- 10mm
Propriedades ópticas
- Tipo de luz
- Luz infravermelha
- Forma do feixe de luz
- Artigo
- Ângulo de abertura
- 6°
- Potência de transmissão
- Potência máxima (350mW)
- Comprimento de onda do sensor
- 880nm
Detector de infravermelhos
Bainha
Barreira à luz de elevado desempenho, transmissor OS10
Barreiras de luz de elevado desempenho, amplificador
Fixação do design do material 10
Barreiras de luz de elevado desempenho, receptor
Fichas de dados
Desenhos
-

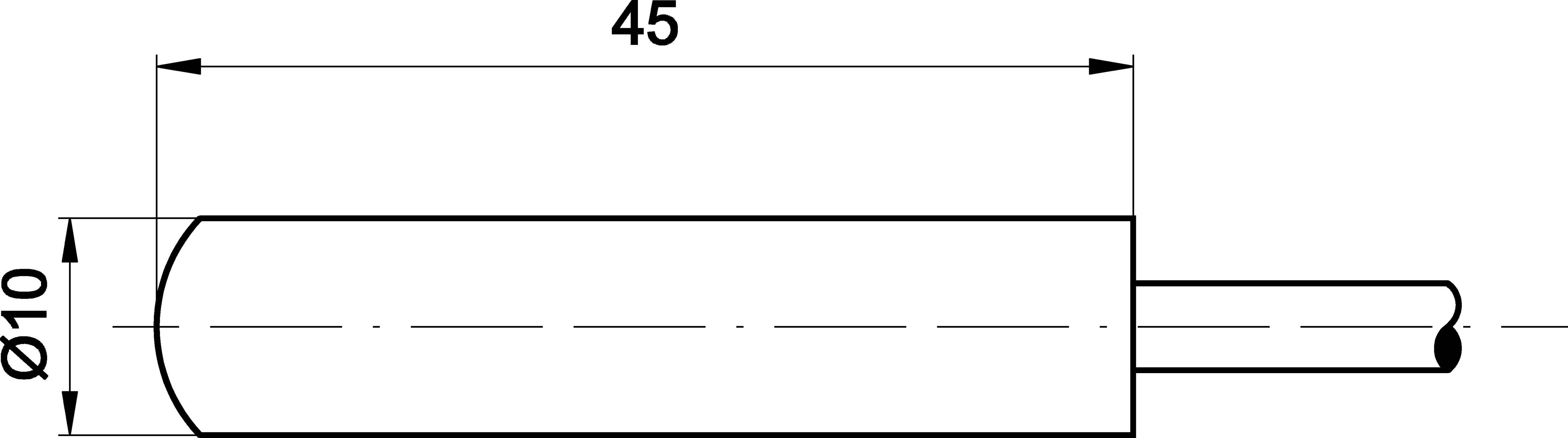

jpgDesenho técnicoJPG-ficheiro, 108 KB
-
dwg2DDWG-ficheiro, 28 KB
-
pngEsquema de ligação InternetPNG-ficheiro, 2.6 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 407 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 253 KB
Diversos
Classificação | Classe |
---|---|
eClass-7.0 | 27270901 |
eClass-7.1 | 27270901 |
eClass-8.0 | 27270901 |
eClass-9.0 | 27270901 |
eClass-9.1 | 27270901 |
ETIM-6.0 | EC002716 |
ETIM-7.0 | EC002716 |
Imóveis | Valor |
---|---|
Conformidade com RoHS | Sim |
Em conformidade com o REACH | Sim |
Grupo de produtos IPF | 101 sensores e amplificadores de feixe contínuo de elevado desempenho |
dimensões da embalagem | 100 x 48 x 180mm |
Peso bruto | 357g |
Número da pauta aduaneira | 85365019 |
Número WEEE | 40951076 |
