Sensores ultra-sónicos - Medição de distâncias

UT180028

Preço de tabela

305,50 €

montante	preço	desconto
1	305,50 €	–
5	296,34 €	3% / 9,17 €
10	290,23 €	5% / 15,28 €
20	281,06 €	8% / 24,44 €
50	268,84 €	12% / 36,66 €

A pedido

Sensor de ultrassons, sensor de contacto, M18x1, comprimento 104, Sn: 200-1500, 18-30 V CC, 0-10 V, conector M12 de 4 pólos, IP67, plástico, feixe de som axial, sincronização possível

incluindo Anel de vedação, Mãe

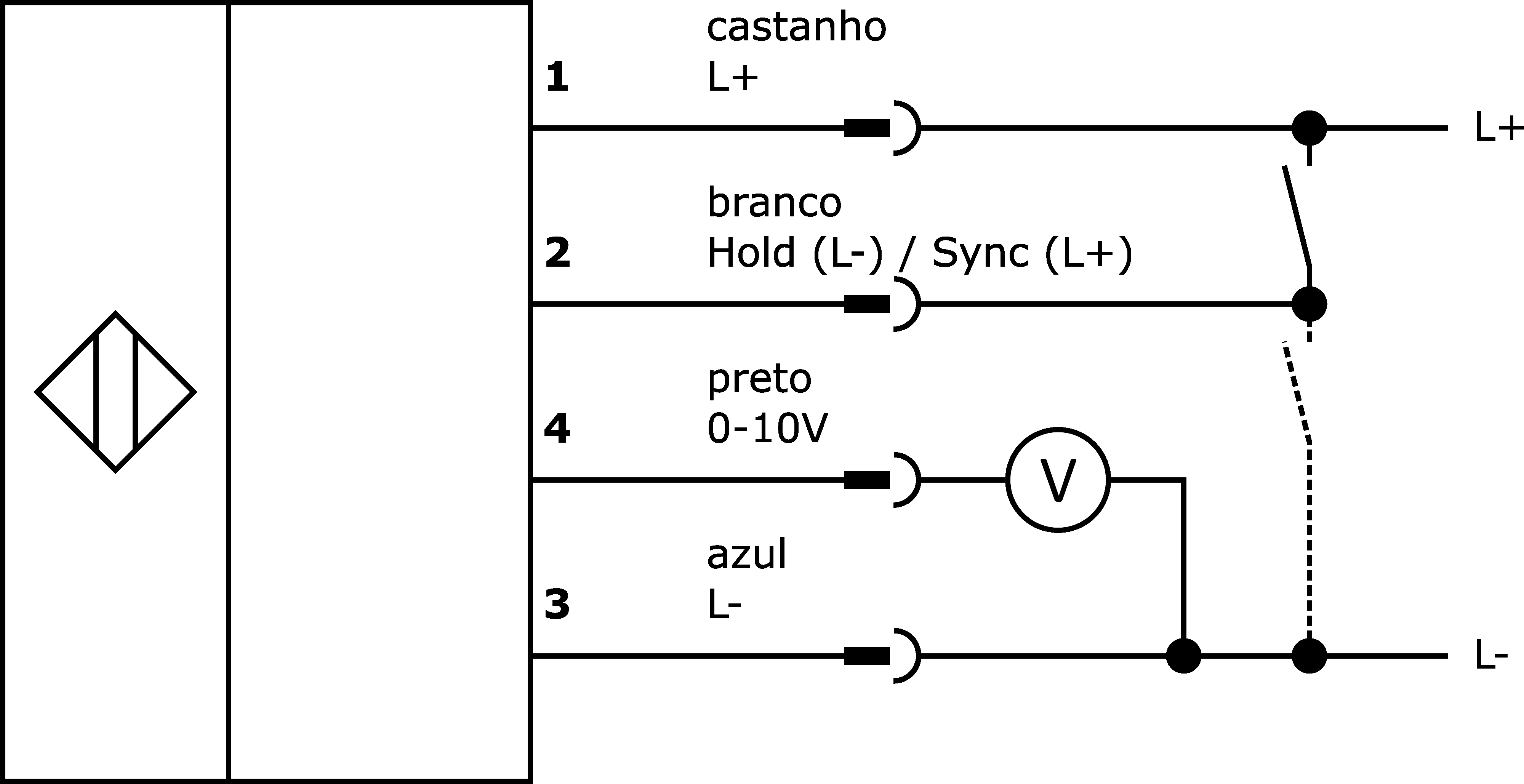

diagrama do circuito

desenho dimensional

Modelo 3D

Comparar

Sensores ultra-sónicos - Medição de distâncias

Os sensores de ultrassons são interruptores de posição que funcionam sem contacto e sem desgaste, podendo ser utilizados mesmo em condições ambientais adversas. Uma vantagem essencial destes dispositivos reside no facto de o material e as características da superfície dos objetos a detetar poderem ser praticamente quaisquer. São detetados materiais sólidos, líquidos, granulados e pulverulentos. A forma e a cor dos objetos não influenciam o resultado da deteção. A capacidade de detetar materiais transparentes, como películas ou líquidos, reveste-se também de particular importância. Os sensores de ultrassons são utilizados na medição de distâncias (por exemplo, deteção de diâmetros, regulação de laços), no controlo de nível ou de altura de enchimento (por exemplo, deteção em silos), em aplicações de posicionamento e deteção de presença (por exemplo, posicionamento de placas de vidro, controlo de rasgos em películas, deteção de garrafas de vidro).

Outras propriedades

Frequência de funcionamento: 180kHz

Temperatura ambiente: -15 - 70°C

Aplicações: Detecção de nível

Propriedades eléctricas

Tempo de resposta: 120ms

Tipo de saída analógica: 0 - 10 V

Tipo de ligação elétrica: Conector M12

Corrente em vazio: 35mA

Número de postes: 4

Desvio relativo da linearidade: 0,3%

Repetibilidade relativa: 0,2%

Saída de som: axial

Classe de protecção: III

Frequência portadora: 180kHz

Gama de medição: 200 - 1.500mm

Função de entrada: Sincronização

Funções de proteção: Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Tipo: Cilindro, rosca

Comprimento da rosca: 65mm

Passo de linha: 1mm

Comprimento: 104mm

Classe de protecção (IP): IP67

Material do invólucro: Plástico

Dimensão da rosca: M18

Propriedades ópticas

Ângulo de abertura: 8°

Pode encontrar acessórios para UT180028 nestes grupos de produtos:

Montagem

ângulo de rotação para EM65 / modelo M18

AY000174

Acessórios Luzes, ângulo de rotação para EM65 / tipo M18

49,00 €
O seu preço

Disponível

Concepção da consola de deflexão 18

AU000001

acessórios ultra-sónicos, Suporte de deflexão, 50x105mm, Suporte de deflexão, Aço, 90°

81,30 €
O seu preço

Escassa

AU000002

acessórios ultra-sónicos, Suporte de deflexão, 50x105mm, Suporte de deflexão, Aço, 90°

58,50 €
O seu preço

Escassa

AU000012

acessórios ultra-sónicos, Suporte de deflexão, 35x18x23mm, Suporte de deflexão, Plástico

28,40 €
O seu preço

Escassa

Manga de adaptação M18 a Ø20

AY000014

acessórios sensor, Casquilho de redução, M18, Plástico

2,10 €
O seu preço

Escassa

Material de fixação para UT18

AY000026

acessórios, Porca sextavada, M18x1, Tamanho da chave 24mm, Latão Niquelado

2,50 €
O seu preço

Disponível

AY000038

acessórios, Porca sextavada, M18x1, Tamanho da chave 24mm, Aço inoxidável

5,80 €
O seu preço

Disponível

AY000051

acessórios sensor, Ø18mm, Plástico, Para sensor 18mm, para Montagem na parede, Montagem com parafusos

6,90 €
O seu preço

Disponível

AY000053

sensor de acessórios, Kit de fixação, Plástico

4,20 €
O seu preço

Escassa

AY000054

acessórios sensor, Suporte de ângulo de montagem, 61x30x40mm, Material de montagem para suporte, Plástico, 90°

5,10 €
O seu preço

Disponível

AY000100

acessórios sensor, Suporte angular de montagem, 42x26x46mm, Anilha dentada para sensor, suporte, Aço inoxidável

8,40 €
O seu preço

Disponível

AY000117

sensor de acessórios, kit de fixação, Metal, junta esférica

32,20 €
O seu preço

Disponível

Sistema de montagem para AY000117

AY000117

sensor de acessórios, kit de fixação, Metal, junta esférica

32,20 €
O seu preço

Disponível

AY000159

Acessórios do sensor, tubo de montagem, Ø12mm 200long, alumínio anodizado/anodizado

7,10 €
O seu preço

Disponível

AY000160

Acessórios do sensor, tubo de montagem, Ø12mm 500long, alumínio anodizado/anodizado

9,90 €
O seu preço

Disponível

AY000161

Acessórios do sensor, suporte de grampo de pé, Ø38mm 25 de altura, alumínio

21,80 €
O seu preço

Disponível

AY000162

Acessórios, íman, Ø43mm, neodímio-ferro-boro, rosca interna M5, borracha

16,70 €
O seu preço

Disponível

AY000164

Acessórios para sensores, suporte de terminal de montagem em superfície, 16x32x16mm, rosca interna 6, alumínio

10,30 €
O seu preço

Disponível

Sistema de montagem, cilíndrico, M18

AY000159

Acessórios do sensor, tubo de montagem, Ø12mm 200long, alumínio anodizado/anodizado

7,10 €
O seu preço

Disponível

AY000160

Acessórios do sensor, tubo de montagem, Ø12mm 500long, alumínio anodizado/anodizado

9,90 €
O seu preço

Disponível

AY000161

Acessórios do sensor, suporte de grampo de pé, Ø38mm 25 de altura, alumínio

21,80 €
O seu preço

Disponível

AY000162

Acessórios, íman, Ø43mm, neodímio-ferro-boro, rosca interna M5, borracha

16,70 €
O seu preço

Disponível

AY000163

Acessórios do sensor, suporte de pinça, 16x38x16mm, alumínio

9,60 €
O seu preço

Disponível

AY000164

Acessórios para sensores, suporte de terminal de montagem em superfície, 16x32x16mm, rosca interna 6, alumínio

10,30 €
O seu preço

Disponível

AY000165

Acessórios do sensor, suporte de grampo paralelo, 16x45x16mm, alumínio

16,90 €
O seu preço

Disponível

AY000166

Acessórios do sensor, suporte de pinça cruzada, 16x48x16mm, alumínio

13,50 €
O seu preço

Disponível

AY000167

Acessórios do sensor, suporte de pinça transversal ajustável, 20x72x20mm, alumínio

29,00 €
O seu preço

Disponível

AY000170

Acessórios do sensor, suporte de montagem, 43x36x30mm, V2A

5,30 €
O seu preço

Disponível

Tecnologia de ligação

Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos

VK000041

Adaptação, M12 fêmea (tomada) 4 pinos rectos, M8 macho (conector) 4 pinos rectos, 24V, -25-85°C, IP67, Óleo e…

14,10 €
O seu preço

Disponível

Tomadas de cabo M12 4 fios blindadas

VK205321

Cabo de ligação, 2m, tomada M12 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

22,80 €
O seu preço

Disponível

VK205325

Cabo de ligação, 2m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

22,80 €
O seu preço

Disponível

VK505321

Cabo de ligação, 5m, tomada M12 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

28,40 €
O seu preço

Disponível

VK505325

Cabo de ligação, 5m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

28,40 €
O seu preço

Disponível

VKA05321

Cabo de ligação, 10m, tomada M12 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

39,10 €
O seu preço

Disponível

VKA05325

Cabo de ligação, 10m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

39,10 €
O seu preço

Disponível

VKAE5325

Cabo de ligação, 15m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

50,00 €
O seu preço

Escassa

VKB05321

Cabo de ligação, 20m, tomada M12 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

60,60 €
O seu preço

Escassa

VKB05325

Cabo de ligação, 20m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…

60,60 €
O seu preço

Disponível

Tomadas de cabo M12 de 4 pinos, acopláveis no local

VK003020

Tomada de cabo, angular, auto-montagem, ligação de parafuso, Ø3-6,5mm, 4A, 240V, -25-90°C, tomada M12 de 4 pinos, IP67,…

10,10 €
O seu preço

Disponível

VK003024

Tomada de cabo, recta, adequada para auto-montagem, ligação de parafuso, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 fêmea…

10,50 €
O seu preço

Disponível

VK003520

Tomada de cabo, Angular, Adequado para auto-montagem, Ligação de parafuso, Ø4-8mm, 7.5A, 250V, -30-130°C, M12 Fêmea…

13,40 €
O seu preço

Disponível

VK003820

Tomada de cabo, Angular, Adequado para auto-montagem, Ligação de parafuso, Ø3-6,5mm, 4A, 240V, -25-90°C, M12 Fêmea…

14,70 €
O seu preço

Disponível

VK003C20

Tomada de cabo, angular, auto-montagem, ligação de parafuso, Ø4-8mm, 4A, 240V, -25-90°C, tomada M12 de 4 pinos, IP67

12,50 €
O seu preço

Disponível

VK003C24

Tomada de cabo, recta, adequada para auto-montagem, ligação de parafuso, Ø4-8mm, 4A, 240V, -25-90°C, M12 fêmea (tomada)…

12,50 €
O seu preço

Disponível

VK003D20

Tomada para cabos, em ângulo, para montagem pelo utilizador, ligação rápida, Ø 4-5,1 mm, 4 A, 32 V, -25 a 85 °C, tomada…

15,30 €
O seu preço

Disponível

VK003D25

Tomada para cabos, reta, para montagem própria, ligação rápida, Ø 6-8 mm, 6 A, 50 V, -25 a 85 °C, tomada M12 de 4 pólos,…

16,60 €
O seu preço

Disponível

VK003S24

Conector de cabo, reto, para montagem pelo utilizador, ligação rápida, Ø 4-5,1 mm, 4 A, 32 V, -25 a 85 °C, conector M12…

12,60 €
O seu preço

Disponível

Fichas de dados

Manuais

pdf

Instruções de funcionamento do produto

PDF-ficheiro, 1.4 MB

Desenhos

Conformidade do produto

Folheto do produto

Aplicações

pdf

Monitorização fiável do nível

PDF-ficheiro, 247 KB

Classificação	Classe
eClass-7.0	27270804
eClass-7.1	27270804
eClass-8.0	27270804
eClass-9.0	27270804
eClass-9.1	27270804
ETIM-6.0	EC001846
ETIM-7.0	EC001846

Imóveis	Valor
Conformidade com RoHS	Sim
Em conformidade com o REACH	Sim
Conformidade com OzDS	Sim
Compatível com POP	Sim
Em conformidade com a TSCA	Sim
Grupo de produtos IPF	259 sensores ultra-sónicos (analógicos)
dimensões da embalagem	77 x 25 x 123mm
Peso bruto	60g
Pegada de CO2	0,12kg CO₂e
Número da pauta aduaneira	85365019
Número WEEE	40951076
