UT18002E
| montante | preço | desconto |
|---|---|---|
| 1 | 276,90 € | – |
| 5 | 268,59 € | 3% / 8,31 € |
| 10 | 263,06 € | 5% / 13,85 € |
| 20 | 254,75 € | 8% / 22,15 € |
| 50 | 243,67 € | 12% / 33,23 € |
Disponível
Sensor ultrassónico, botão de pressão, M18x1 100long, Sn: 30-400, 15-30V DC, 0-10V, conetor M12 de 5 pinos, IP65, plástico, teach-in, LED, feixe sonoro axial
Comparar
Sensores ultra-sónicos - Medição de distâncias
Os sensores ultra-sónicos são interruptores de posição sem contacto e sem desgaste que também podem ser utilizados em condições ambientais adversas. Uma das principais vantagens destes dispositivos reside no facto de o material e as características da superfície dos objectos a serem detectados poderem ser quase todos. Sólidos, líquidos, materiais granulosos e materiais em pó podem ser identificados sem que a forma ou a cor do objecto tenha qualquer influência no resultado medido. Além disso, a capacidade de detectar materiais transparentes, tais como películas e fluidos, é de particular importância. A forma e a cor dos objectos não influenciam o resultado da detecção. A capacidade de detectar películas ou líquidos transparentes é também de especial importância. Os sensores ultra-sónicos são utilizados para a medição de distâncias (por exemplo, detecção de diâmetros, controlo de laços), para a detecção do nível de enchimento (por exemplo, detecção de silos), para o posicionamento e detecção de presença (por exemplo, posicionamento de painéis de vidro, verificação do rasgamento de películas, detecção de garrafas de vidro)
Outras propriedades
- Frequência de funcionamento
- 360kHz
- Temperatura ambiente
- -20 - 70°C
- Aplicações
- Deteção de nível
Propriedades eléctricas
- Tempo de resposta
- 60ms
- Resolução
- 0,12mm
- Versão de saída analógica
- 0 - 10V

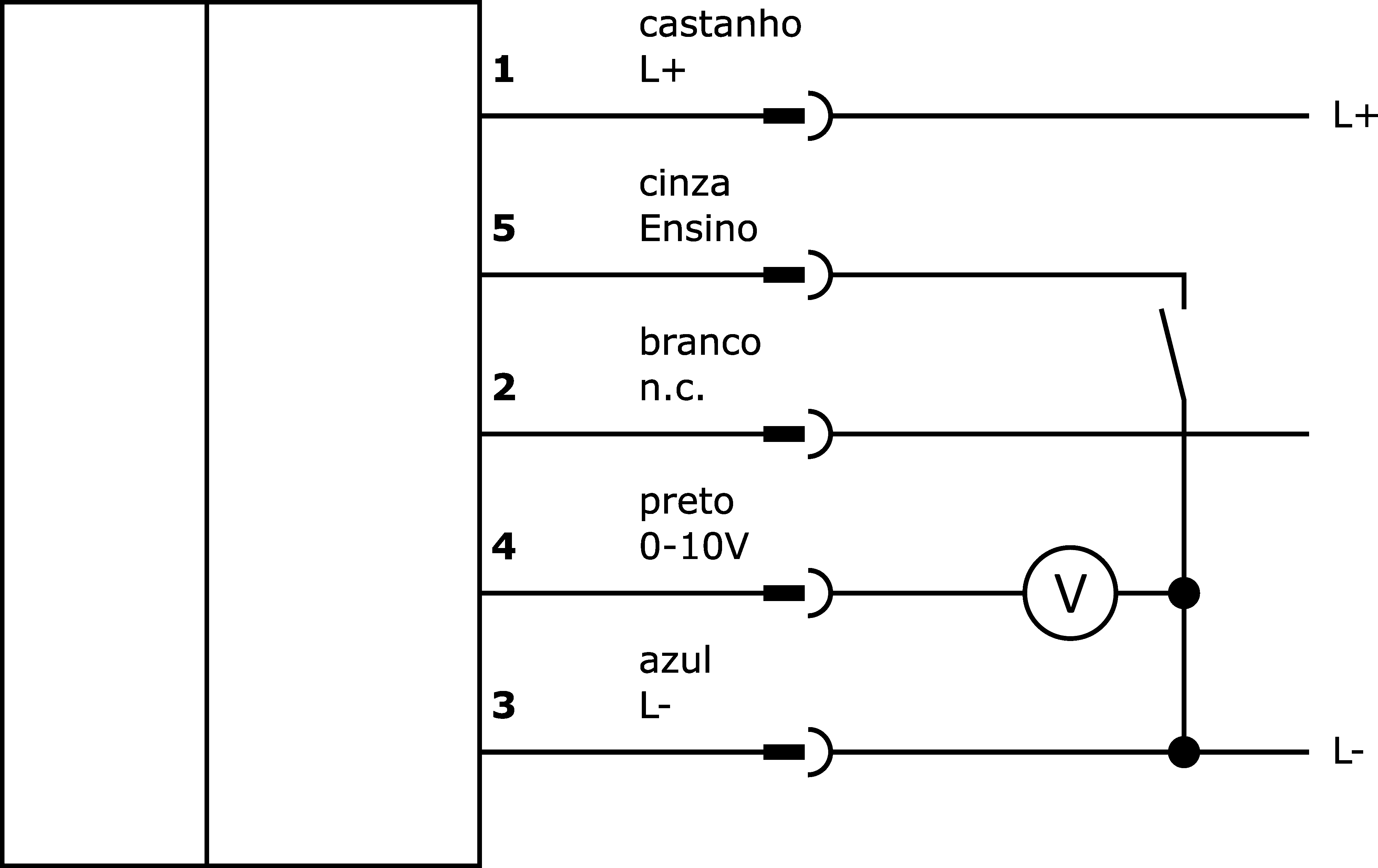

- Concepção da ligação eléctrica
- Conector M12
- Procedimento de definição
- Aulas teóricas
- Corrente em vazio
- 30mA
- Número de postes
- 5
- Desvio relativo da linearidade
- 0,5%
- Repetibilidade relativa
- 0,2%
- Saída de som
- axial
- Classe de protecção
- III
- Frequência portadora
- 360kHz
- Gama de medição
- 30 - 400mm
- Ecrã
- Ecrã LED
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Propriedades mecânicas
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 65mm
- Passo de linha
- 1mm
- Comprimento
- 100mm
- Classe de protecção (IP)
- IP65
- Material do invólucro
- Plástico
- Dimensão da rosca
- M18
Propriedades ópticas
- Ângulo de abertura
- 8°
Pode encontrar acessórios para UT18002E
nestes grupos de produtos:
Anexos
Redutor de som UT18
Montagem
ângulo de rotação para EM65 / modelo M18
Disponível
Concepção da consola de deflexão 18
Manga de adaptação M18 a Ø20
Material de fixação para UT18
Disponível
Sistema de montagem para AY000117
Disponível
Sistema de montagem, cilíndrico, M18
Outros sensores
Fonte de alimentação 24V DC / 100mA amplificador de comutação
Programação / parametrização
Acessórios UT30
Tecnologia de ligação
Tomadas de cabo M12 de 5 fios blindadas
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 1.5 MB
-
pdfFicha de dados individuaisPDF-ficheiro, 1.2 MB
Manuais
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 482 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
-
pdfFlyer fluid technologyPDF-ficheiro, 3.5 MB
-
pdfSoluções de sensores para a indústria cinematográficaPDF-ficheiro, 2.7 MB
Livro branco
Aplicações
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270804 |
| eClass-7.1 | 27270804 |
| eClass-8.0 | 27270804 |
| eClass-9.0 | 27270804 |
| eClass-9.1 | 27270804 |
| ETIM-6.0 | EC001846 |
| ETIM-7.0 | EC001846 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Conformidade com OzDS | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 259 sensores ultra-sónicos (analógicos) |
| dimensões da embalagem | 105 x 55 x 165mm |
| Peso bruto | 90g |
| Pegada de CO2 | 0,12kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
