Tecnologia de ligação - Adaptadores de ligação

VK000038

VK000038
Preço de tabela
14,10 €
Disponível
Adaptação, M8 fêmea (tomada) 3 pinos rectos, M8 macho (conector) 4 pinos rectos, 24V, -25-85°C, IP67, Óleo e lubrificantes de arrefecimento, Zona de soldadura

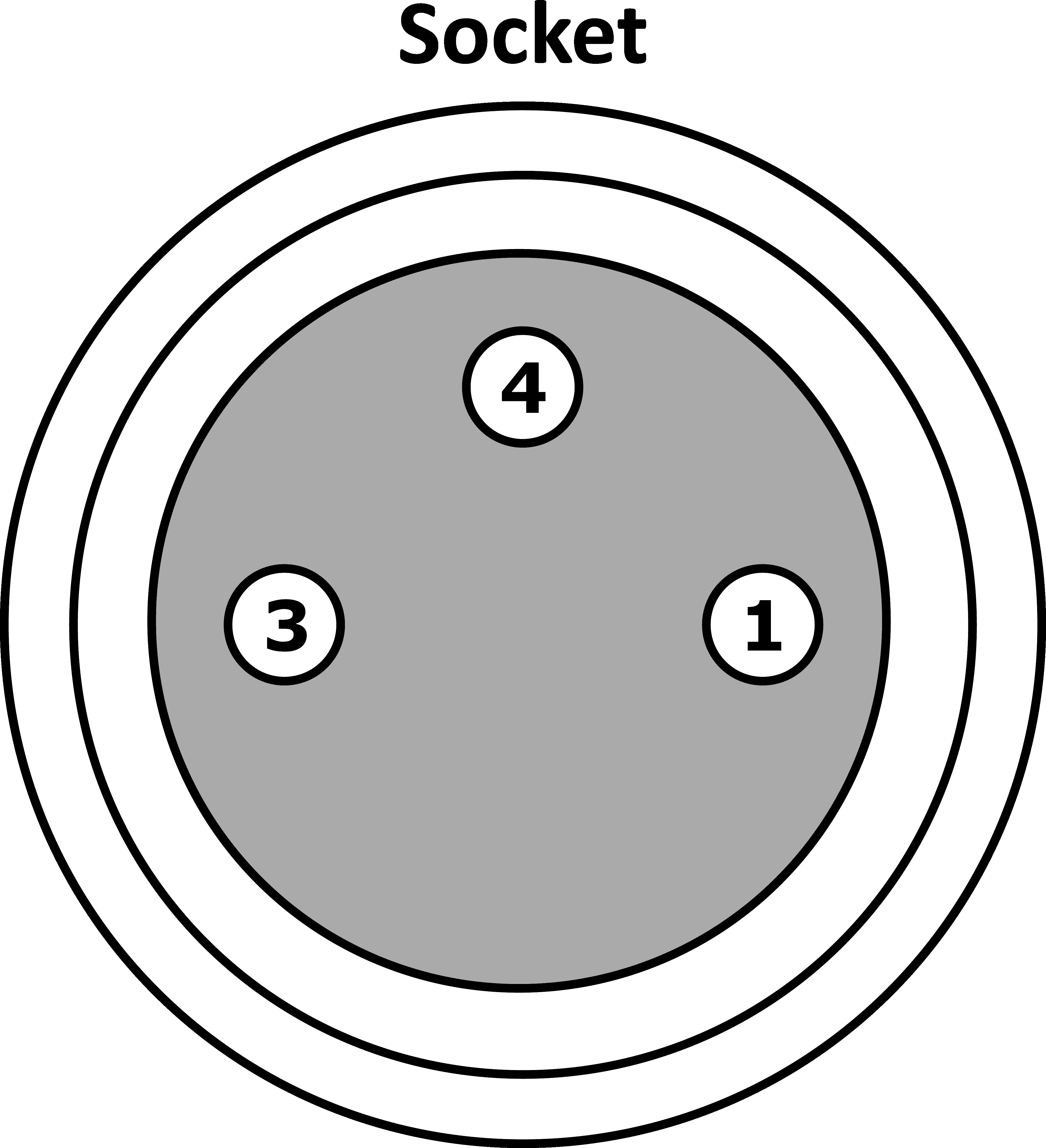

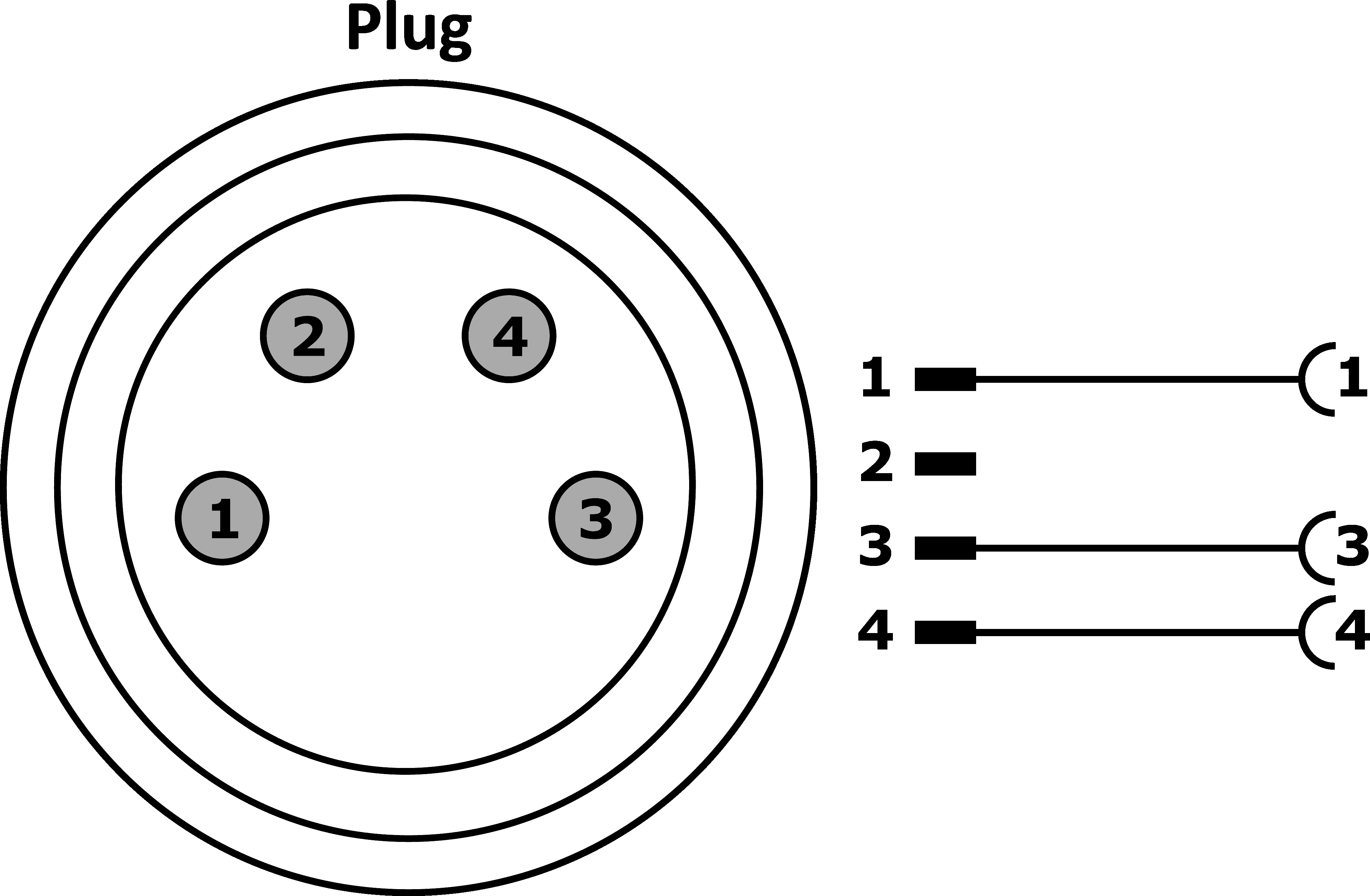

diagrama do circuito
Modelo 3D
Comparar

Tecnologia de ligação - Adaptadores de ligação

Com este adaptador de ligação, as ligações de fichas electrónicas existentes podem ser adaptadas em apenas alguns passos simples. Isto elimina a necessidade de substituição laboriosa de cabos.

O VK000038 adapta uma caixa de derivação M8 de 3 pinos existente a uma caixa de derivação M8 de 4 pinos.

Outras propriedades

Retardador de chama
não
Temperatura ambiente
-25 - 85°C

Propriedades eléctricas

Tipo de contacto da ficha Ligação A
Feminino
Tipo de contacto da ficha Ligação B
Macho (ficha)
Ligação eléctrica versão A
M8
Ligação eléctrica versão B
M8
Número de pólos de ligação A
3
Número de pólos de ligação B
4
Capacidade de carga actual
4A
Ligação de codificação A
A
Ligação de codificação B
A

Propriedades mecânicas

Ligação de alimentação do cabo A
direito
Ligação de alimentação do cabo B
direito
Binário de aperto máximo da ligação A
0,4Nm
Binário máximo de aperto da ligação B
0,4Nm
Classe de protecção (IP)
IP67
Material do invólucro
PUR (poliuretano)
Material da união roscada
Zinco fundido sob pressão, niquelado
Resistência ambiental
Óleos, Lubrificantes de arrefecimento
SW9
SW9
