Tecnologia de ligação - Terminais de distribuição

VK001016

VK001016
Preço de tabela
125,00 €
Escassa
distribuidor, 30x152x60mm, 10-30V DC, 8x M12 5pin, Distribuidor de cabo fixo / linha de tronco ligada, IP67, TPU, Com ecrã LED, Ranhura para sensor/actuador com condutor de ligação à terra do equipamento, 12A
incluindo Placa de identificação, Tampão de rosca

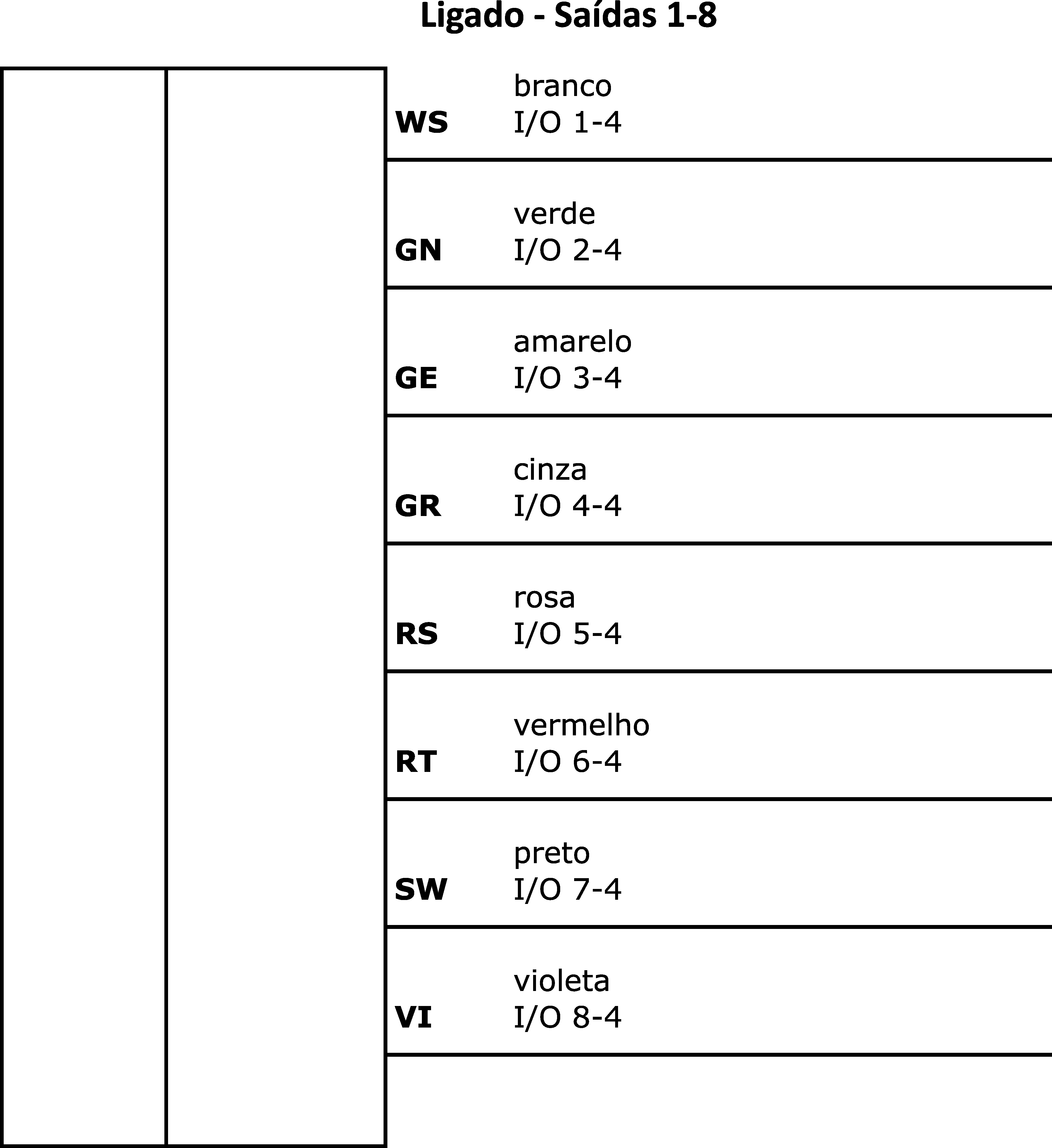

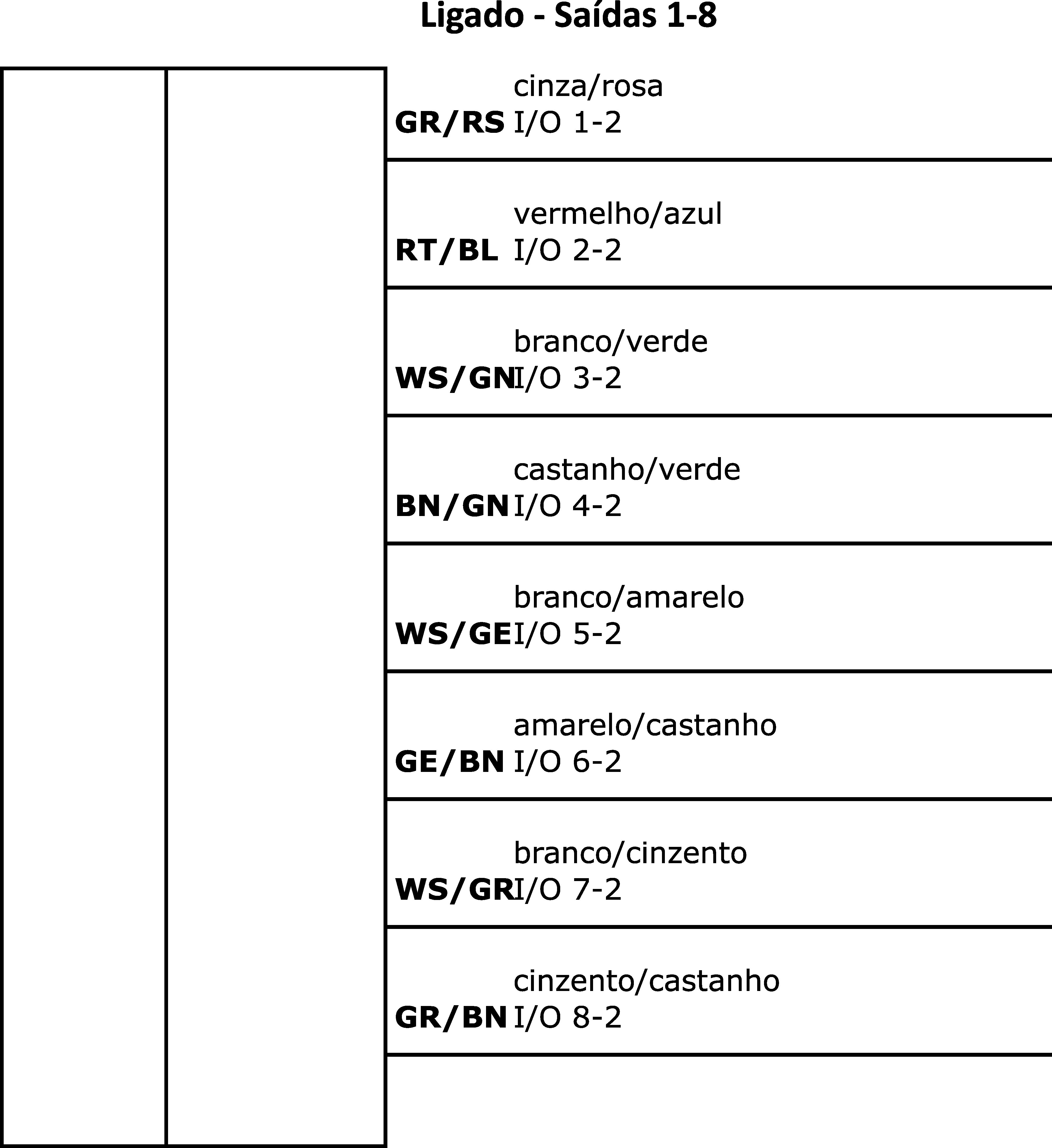

diagrama do circuito
Modelo 3D
Comparar

Tecnologia de ligação - Terminais de distribuição

A cablagem dos sensores e dos actores é consideravelmente mais confortável com a nossa caixa de distribuição de sensores. Os dispositivos individuais são ligados ao distribuidor através de um cabo M8 ou M12 pré-montado em ambos os lados. Através da linha de tronco, o esforço de colocação e cablagem dos cabos pode ser reduzido significativamente. O ecrã do modo de funcionamento fornece informações sobre o modo de funcionamento dos sensores (tensão de funcionamento, estado de comutação). Assim, a resolução de problemas é mais simples, uma vez que é dada directamente uma visão geral sobre o funcionamento dos periféricos ligados.

Outras propriedades

Temperatura ambiente
-15 - 80°C
Versão
com condutor de proteção

Propriedades eléctricas

Ligação eléctrica versão A
M12
Ligação eléctrica versão B
extremidade do cabo nu
Máx. Capacidade de transporte de corrente por tomada de ligação
4A
Máximo. Corrente total
12A
Número de pólos de ligação A
5
Número de ranhuras
8
Ecrã
Ecrã LED

Propriedades mecânicas

Concepção do bucim
sem
Diâmetro do cabo
8mm
Largo
60mm
Altura
30,3mm
Comprimento do cabo
5m
Comprimento
152mm
Classe de protecção (IP)
IP67
Material do invólucro
TPU
Estrutura da linha de base
16 x 0,5 mm² + 3x 1 mm²
