Tecnologia de ligação - Tomadas de cabos / conectores para auto-montagem
VK003224
Disponível

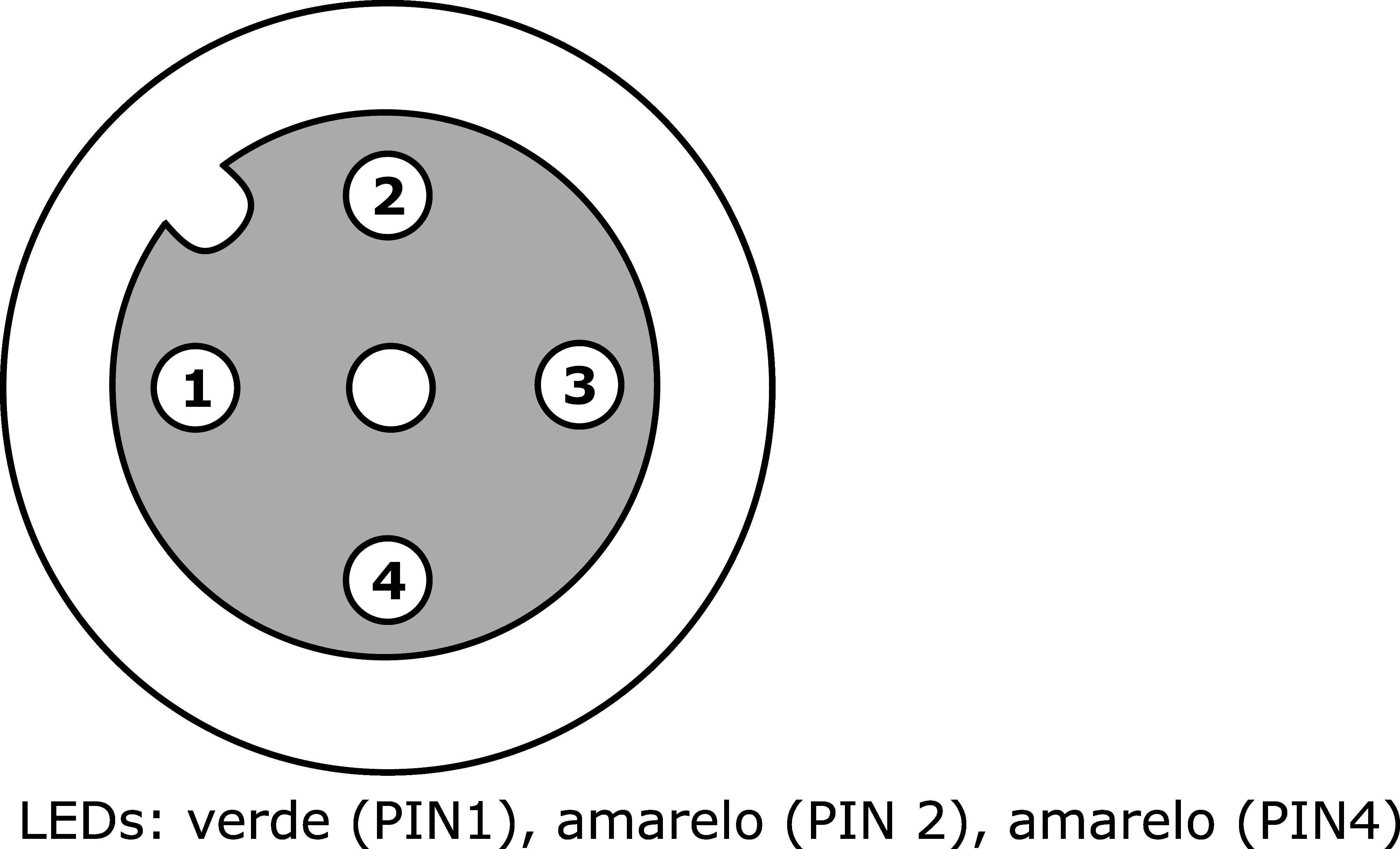

Tomada de cabo, Recta, Adequado para auto-montagem, Ligação de parafuso, Ø3-6,5mm, 4A, 30V, -25-90°C, M12 Fêmea (tomada) 4 pinos, IP67, Latão, Com visor LED
Comparar
Tecnologia de ligação - Tomadas de cabos / conectores para auto-montagem
As tomadas de cabo ipf são utilizadas principalmente para estabelecer a ligação eléctrica de sensores. As suas características caracterizam-se por um design robusto, os mais elevados graus de protecção (IP67 | IP68 | IP69K) e, se desejado, com blindagem de 360°. Com as características: pronto para bus, adequado para utilização com correntes de arrasto e robôs, resistência a óleo e produtos químicos, resistência a faíscas de soldadura, a sua resistência a agentes de limpeza ou limpeza de alta pressão e jacto de vapor, a gama de temperaturas alargada até +230°C, a tecnologia de interligação rápida e propriedades especiais de transmissão de dados, as tomadas de cabo satisfazem todos os requisitos na tecnologia de automação.
Outras propriedades
- Temperatura ambiente
- -25 - 90°C
Propriedades eléctricas
- Tipo de contacto da ficha Ligação A
- Feminino
- Ligação eléctrica versão A
- M12
- Ligação eléctrica versão B
- Ligação roscada
- Número de pólos de ligação A
- 4
- Capacidade de carga actual
- 4A
- Ligação de codificação A
- A
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Secção transversal do núcleo
- 0,75mm²
- Alimentação do cabo
- direito
- Ligação de alimentação do cabo A
- direito
- Classe de protecção (IP)
- IP67
- Material do invólucro
- Latão niquelado
- Material da base de contacto
- Plástico (PA)
- Diâmetro admissível do cabo
- 3 - 6,5mm
- Material da união roscada
- Latão niquelado
- Material dos contactos
- CuZn, banhado a ouro
Fichas de dados
Desenhos
Conformidade do produto
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27440102 |
| eClass-7.1 | 27440102 |
| eClass-8.0 | 27440102 |
| eClass-9.0 | 27440102 |
| eClass-9.1 | 27440102 |
| ETIM-6.0 | EC002062 |
| ETIM-7.0 | EC002062 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Conformidade com OzDS | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 852 tomadas de cabos / conectores (auto-montagem) |
| dimensões da embalagem | 100 x 25 x 150mm |
| Peso bruto | 30g |
| Pegada de CO2 | 0,08kg CO₂e |
| Número da pauta aduaneira | 85369010 |
| Número WEEE | 40951076 |
