Tecnologia de ligação - Tomadas de cabos / conectores pré-montados nos dois lados

VK03E210

VK03E210
Preço de tabela
29,70 €
Escassa
Cabo de ligação, 0,3m, tomada M12 de 4 pinos rectos, ficha M12 de 12 pinos rectos, 4 condutores, PUR (poliuretano) preto, 30V, -30-90°C, IP67, resistente à corrente de arrasto e à torção, óleos e lubrificantes de arrefecimento, zona de soldadura, sem silicone

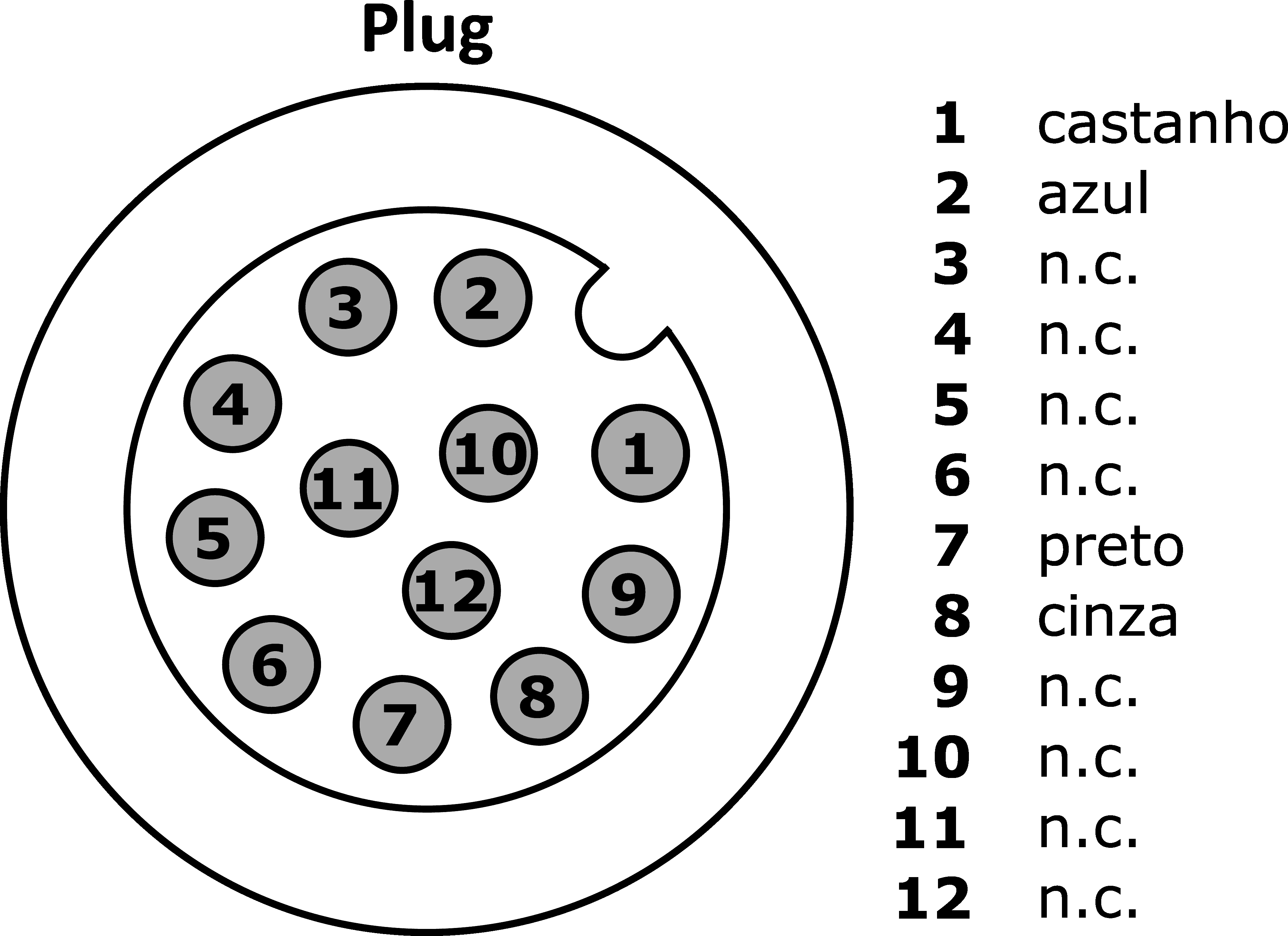

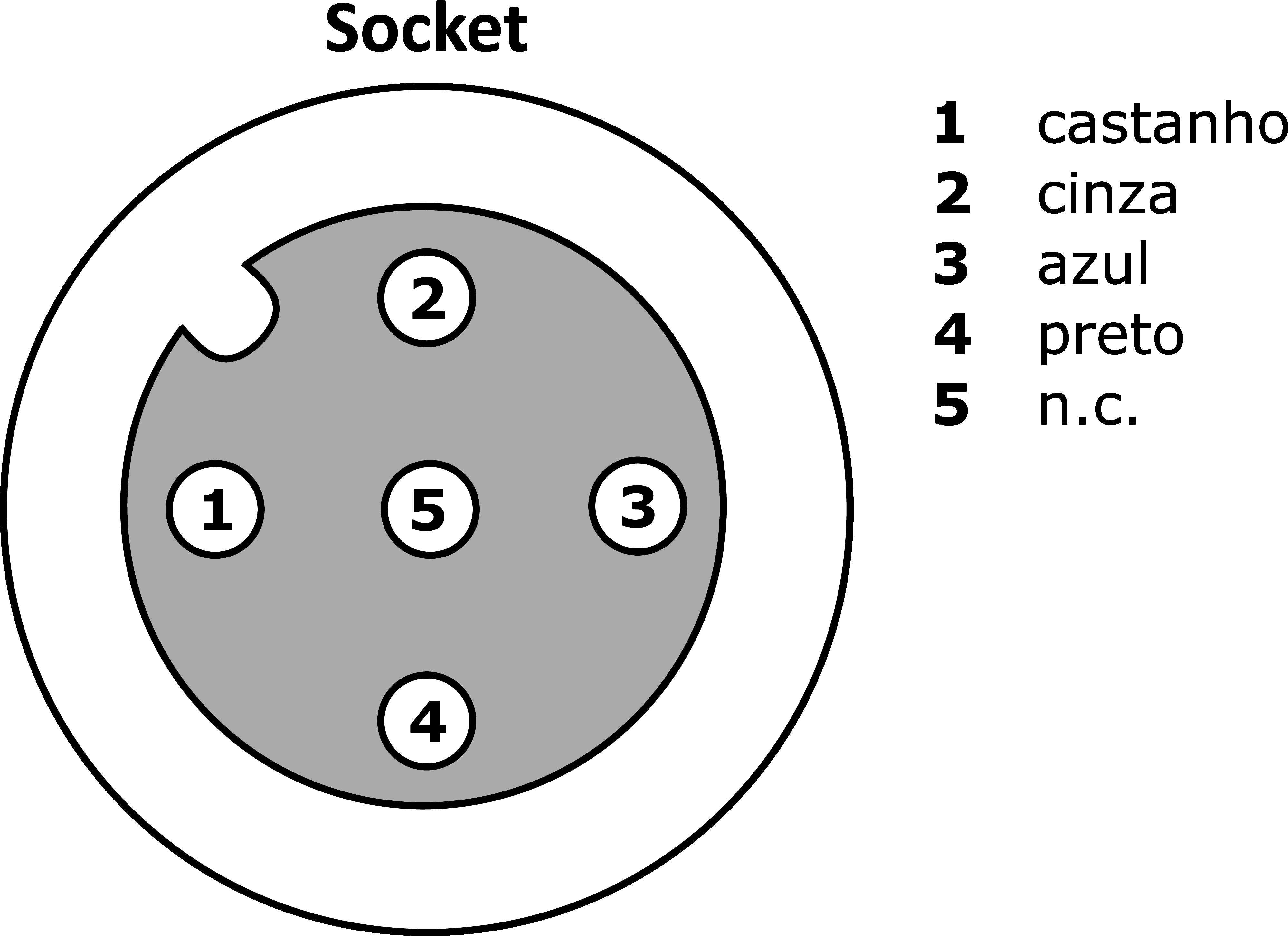

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Tecnologia de ligação - Tomadas de cabos / conectores pré-montados nos dois lados

Este cabo de ligação tem ligações pré-montadas em ambos os lados. Pode ser utilizado para integrar, de forma económica, dispositivos finais com uma ligação de ficha através de um distribuidor ou de um módulo lógico.

Um lado do VK03E210 está equipado com uma tomada de cabo M12 reto de 4 pinos e o outro com uma ficha de cabo M12 reto de 12 pinos. Os núcleos do cabo com uma bainha de plástico (PUR) podem ser carregados cada um com 1,5A.

Outras propriedades

Retardador de chama
de acordo com a norma EN 60332-2-2
Temperatura ambiente
-30 - 90°C
Aplicações
Adequado para correntes de arrasto, Área de soldadura

Propriedades eléctricas

Tipo de contacto da ficha Ligação A
Feminino
Tipo de contacto da ficha Ligação B
Macho (ficha)
Ligação eléctrica versão A
M12
Ligação eléctrica versão B
M12
Número de pólos de ligação A
4
Número de pólos de ligação B
12
Capacidade de carga actual
1,5A
Ligação de codificação A
A

Propriedades mecânicas

Número do fio
4
Cor da bainha do cabo
preto
Comprimento do cabo
0,3m
Ligação de alimentação do cabo A
direito
Ligação de alimentação do cabo B
direito
Binário de aperto máximo da ligação A
1Nm
Binário máximo de aperto da ligação B
1Nm
Ciclos de flexão
5 milhões de ciclos
Classe de protecção (IP)
IP67
Ciclos de torção
+/-360°/m, ≥ 2 milhões de ciclos
Material de revestimento de contacto
Ouro
Material da bainha do cabo
Plástico (PUR)
Material da base de contacto
Latão
Material da união roscada
Latão
Propriedades dos materiais
Sem halogéneos, Resistente à hidrólise, Sem LABS, Resistente ao ozono, Sem silicone, Resistente aos raios UV
Resistência ambiental
Óleos, Lubrificantes de arrefecimento

Propriedades ópticas

Nível de poluição
3
Classificação Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Número de aprovação UL / CSA E509333
Conformidade com OzDS Sim
Compatível com POP Sim
Em conformidade com a TSCA Sim
Número SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Grupo de produtos IPF 851 tomadas de cabo / conectores (ambos os lados prontos a usar)
dimensões da embalagem 150 x 20 x 200mm
Peso bruto 36g
Pegada de CO2 0,13kg CO₂e
Número da pauta aduaneira 85444290
Número WEEE 40951076
