Tecnologia de ligação - Tomadas de cabos / conectores pré-montados nos dois lados

VK06RF70

VK06RF70
Preço de tabela
15,50 €
Escassa
Cabo de ligação, 0,6m, casquilho M8 de 3 pinos angular, ficha M8 de 3 pinos reta, 3x0,25mm², PUR (poliuretano) laranja, Ø4,6mm, 60V, -40-90°C, IP69K, 4A, robótica, resistente a correntes de arrasto e a torção, óleos e lubrificantes de arrefecimento, zona de soldadura, sem silicone

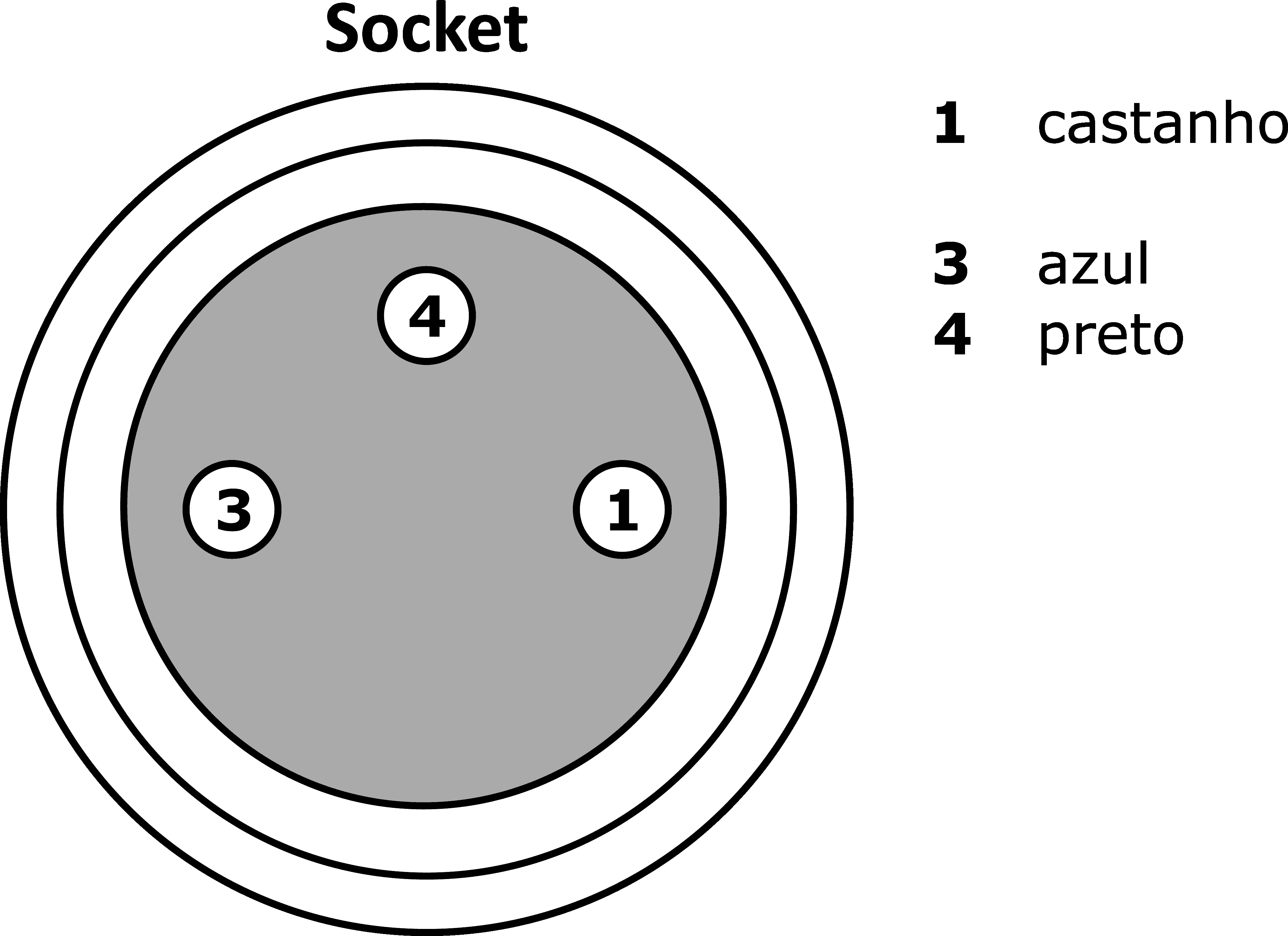

diagrama do circuito
desenho dimensional
Comparar

Tecnologia de ligação - Tomadas de cabos / conectores pré-montados nos dois lados

Este cabo de ligação tem ligações pré-montadas em ambos os lados. Pode ser utilizado para integrar, de forma económica, dispositivos finais com uma ligação de ficha através de um distribuidor ou de um módulo lógico.

Um lado do VK06RF70 está equipado com uma tomada de cabo M8 de 3 pinos angular e o outro com uma ficha de cabo M8 de 3 pinos reta. Os núcleos do cabo com uma bainha de plástico (PUR) podem ser carregados com 4A.

Outras propriedades

Retardador de chama
de acordo com a norma EN 60332-2-2
Temperatura ambiente
-40 - 90°C
Aplicações
Robótica, Adequado para correntes de arrasto, Área de soldadura

Propriedades eléctricas

Tipo de contacto da ficha Ligação A
Feminino
Tipo de contacto da ficha Ligação B
Macho (ficha)
Ligação eléctrica versão A
M8
Ligação eléctrica versão B
M8
Número de pólos de ligação A
3
Número de pólos de ligação B
3
Capacidade de carga actual
4A
Ligação de codificação A
A

Propriedades mecânicas

Diâmetro do cabo
4,6mm
Secção transversal do condutor
0,25mm²
Número do fio
3
Cor da bainha do cabo
laranja
Comprimento do cabo
0,6m
Ligação de alimentação do cabo A
angular
Ligação de alimentação do cabo B
direito
Binário de aperto máximo da ligação A
0,6Nm
Binário máximo de aperto da ligação B
0,6Nm
Ciclos de flexão
≥ 10 milhões de ciclos
Classe de protecção (IP)
IP69K
Ciclos de torção
+/-360°/m, ≥ 10 milhões de ciclos
Material de revestimento de contacto
Ouro
Material da bainha do cabo
Plástico (PUR)
Material da base de contacto
Latão
Temperatura exterior admissível do cabo, instalação fixa
-40 - 90°C
Temperatura exterior admissível do cabo, em movimento
-30 - 90°C
Material da união roscada
Latão
Propriedades dos materiais
Sem halogéneos, Resistente à hidrólise, Sem LABS, Resistente ao ozono, Sem silicone, Resistente aos raios UV
Resistência ambiental
Óleos, Lubrificantes de arrefecimento, Resistente a ácidos, Resistente a álcalis, Resistente à água do mar

Propriedades ópticas

Nível de poluição
3
