Tecnologia de ligação - Tomadas de cabos / conectores pré-montados nos dois lados

VK200F23

VK200F23
Preço de tabela
25,40 €
Disponível
Cabo de ligação, 2m, tomada M12 de 4 pinos angular, ficha M12 de 4 pinos reta, 4x0,34mm², PUR (poliuretano), IP67, LED, resistente à corrente de arrasto e à torção, óleos e lubrificantes de arrefecimento, área de soldadura, sem silicone

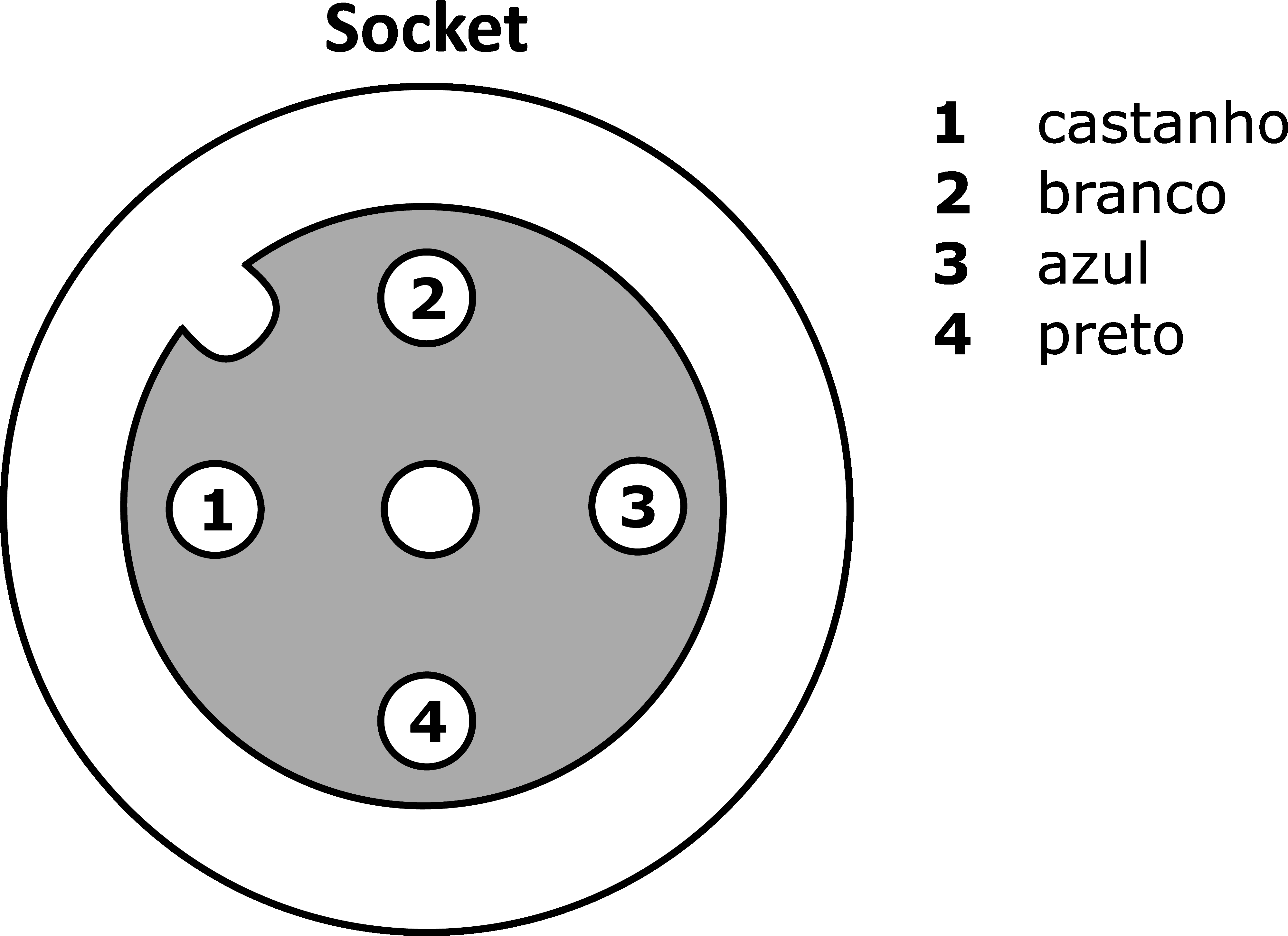

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Tecnologia de ligação - Tomadas de cabos / conectores pré-montados nos dois lados

Este cabo de ligação tem ligações pré-montadas em ambos os lados. Pode ser utilizado para integrar, de forma económica, dispositivos finais com uma ligação de ficha através de um distribuidor ou de um módulo lógico.

Outras propriedades

Retardador de chama
de acordo com a norma EN 60332-2-2
Aplicações
Adequado para correntes de arrasto, Área de soldadura

Propriedades eléctricas

Tipo de contacto da ficha Ligação A
Feminino
Tipo de contacto da ficha Ligação B
Macho (ficha)
Ligação eléctrica versão A
M12
Ligação eléctrica versão B
M12
Número de pólos de ligação A
4
Número de pólos de ligação B
4
Ligação de codificação A
A
Ligação de codificação B
A
Ecrã
Ecrã LED

Propriedades mecânicas

Estrutura de base
42 x 0,1 mm
Secção transversal do condutor
0,34mm²
Número do fio
4
Comprimento do cabo
2m
Ligação de alimentação do cabo A
angular
Ligação de alimentação do cabo B
direito
Binário de aperto máximo da ligação A
1Nm
Binário máximo de aperto da ligação B
1Nm
Ciclos de flexão
5 milhões de ciclos
Classe de protecção (IP)
IP67
Ciclos de torção
+/-360°/m, ≥ 2 milhões de ciclos
Material da bainha do cabo
Plástico (PUR)
Temperatura exterior admissível do cabo, instalação fixa
-25 - 80°C
Material da união roscada
Latão
Propriedades dos materiais
Sem halogéneos, Resistente à hidrólise, Sem LABS, Resistente ao ozono, Sem silicone, Resistente aos raios UV
Resistência ambiental
Óleos, Lubrificantes de arrefecimento
Classificação Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Número de aprovação UL / CSA E509333
Conformidade com OzDS Sim
Compatível com POP Sim
Em conformidade com a TSCA Sim
Número SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Grupo de produtos IPF 851 tomadas de cabo / conectores (ambos os lados prontos a usar)
dimensões da embalagem 160 x 15 x 160mm
Peso bruto 90g
Pegada de CO2 0,29kg CO₂e
Número da pauta aduaneira 85444290
Número WEEE 40951076
