VK50F004

VK50F004
Preço de tabela
17,90 €
Disponível
Cabo de ligação, 5m, tipo de ficha de válvula BI 2-pin + PE, extremidade do cabo livre, 3x0,75mm², angular, PUR (poliuretano), Ø5,7mm, 30VAC/DC, -30-90°C, IP67, resistente a correntes de arrasto e torção, óleos e lubrificantes de arrefecimento, área de soldadura, sem silicone, LED, díodo transil

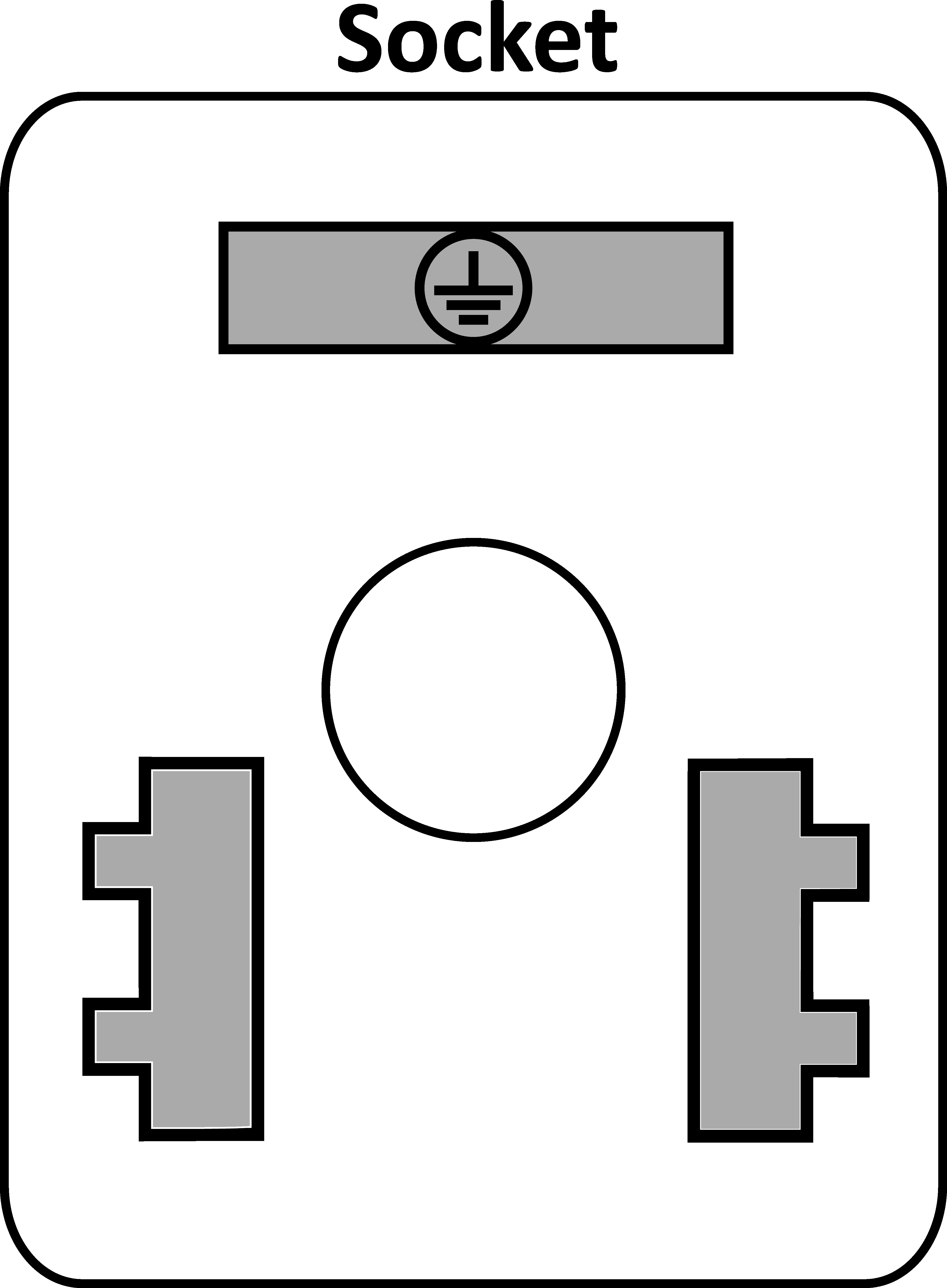

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Tecnologia de ligação - Tomadas de cabos/conectores pré-montados de um lado

As tomadas de cabo ipf são principalmente utilizadas para estabelecer a ligação eléctrica dos sensores. As suas propriedades são caracterizadas pelo seu design robusto, nas classes de proteção mais elevadas (IP67 | IP68 | IP69K) e com blindagem de 360° a pedido. Com as seguintes caraterísticas: compatíveis com bus, adequadas para correntes de arrasto e robôs, resistentes a óleo e produtos químicos, resistentes a faíscas de soldadura, resistentes a agentes de limpeza ou limpeza a jato de vapor e alta pressão, a gama de temperaturas alargada até +230°C, tecnologia de ligação rápida ou propriedades especiais de transmissão de dados, as tomadas de cabo cumprem todos os requisitos da tecnologia de automação.

Outras propriedades

Retardador de chama
de acordo com a norma EN 60332-2-2
Aplicações
Adequado para correntes de arrasto, Área de soldadura

Propriedades eléctricas

Tipo de contacto da ficha Ligação A
Feminino
Ligação eléctrica versão A
Conector de válvula tipo BI
Ligação eléctrica versão B
extremidade do cabo nu
Número de pólos de ligação A
3
Capacidade de carga actual
10A
Ecrã
Ecrã LED
Funções de proteção
Díodo transil
Tensão de funcionamento
Ligação eléctrica

Propriedades mecânicas

Diâmetro do cabo
5,7mm
Estrutura de base
42 x 0,15 mm
Secção transversal do condutor
0,75mm²
Número do fio
3
Raio de curvatura (flexível)
57mm
Raio de curvatura (rígido)
28,5mm
Comprimento do cabo
5m
Ligação de alimentação do cabo A
angular
Ciclos de flexão
≥2 milhões de ciclos
Classe de protecção (IP)
IP67
Ciclos de torção
+/-180°/m, ≥ 1 milhão de ciclos
Material de revestimento de contacto
Prata
Material do invólucro
TPU
Material da bainha do cabo
Plástico (PUR)
Material da base de contacto
Plástico (PA)
Temperatura exterior admissível do cabo, instalação fixa
-40 - 90°C
Temperatura exterior admissível do cabo, em movimento
-30 - 90°C
Material dos contactos
CuZn
Propriedades dos materiais
Sem halogéneos, Resistente à hidrólise, Sem LABS, Resistente ao ozono, Sem silicone, Resistente aos raios UV
Resistência ambiental
Óleos, Lubrificantes de arrefecimento

Propriedades ópticas

Nível de poluição
3
Classificação Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 850 tomadas / conectores de cabos (um lado já preparado)
dimensões da embalagem 245 x 180 x 395mm
Peso bruto 259g
Número da pauta aduaneira 85444290
Número WEEE 40951076
