VY03E115
| montante | preço | desconto |
|---|---|---|
| 1 | 74,70 € | – |
| 5 | 72,46 € | 3% / 2,24 € |
| 10 | 70,97 € | 5% / 3,74 € |
| 20 | 68,72 € | 8% / 5,98 € |
| 50 | 65,74 € | 12% / 8,96 € |
Disponível
estágio de tempo, atraso de desactivação, 0,03s, 10-35V DC, 1x NA, M12 3pinos 0,3m, IP67, Plástico
Comparar
Tecnologia de ligação - Fases do temporizador
Os nossos relés de tempo multifuncionais / extensores de impulsos podem ser considerados como alternativas reais quando se trata de soluções para problemas menores de tecnologia de controlo de conjuntos. Os sinais de entrada, por exemplo, podem ser ligados ou desligados com atraso após um tempo pré-definido. Para poder reduzir o armazenamento, podem ser utilizados relés multifunções que, para além das funções já mencionadas, fornecem modos de funcionamento como programação de tempo, formação de impulsos ou relógio. Além disso, existe também a comutação estrela / triângulo para os contactores de carga integrados no controlo de arranque do motor. A inversão da lógica de comutação ou da polaridade é possível com os nossos inversores de sinal rápidos / extensores de impulso. Estes caracterizam-se por tempos de resposta extremamente curtos e frequências de comutação elevadas. Como circuito de entrada para um PLC, estes dispositivos são perfeitos para registar mudanças curtas de sinal ou de nível.
Outras propriedades
- Temperatura ambiente
- -25 - 70°C
Propriedades eléctricas
- Número de saídas, atrasadas, contacto NA
- 1
- Número de saídas de comutação
- 1
- Número de intervalos de tempo
- 1
- Tipo de processamento de sinal
- Atraso de desactivação
- Execução do sinal de entrada
- PNP
- Tipo de contacto da ficha Ligação A
- Feminino
- Tipo de contacto da ficha Ligação B
- Macho (ficha)
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Versão de saída de comutação
- PNP
- Execução da entrada de sinal A
- PNP
- Ligação eléctrica versão A
- M12
- Ligação eléctrica versão B
- M12
- Corrente nominal de comutação
- 150mA
- Procedimento de definição
- ajuste manual
- Alongamento do pulso
- 30ms
- À prova de curto-circuito
- Sim
- Corrente em vazio
- 20mA
- Número de pólos de ligação A
- 3
- Número de pólos de ligação B
- 4
- Tensão de comutação
- 35V
- Intervalo de tempo
- 0,03s
- Tensão de funcionamento (DC)
- 10 - 35V
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Comprimento do cabo
- 0,3m
- Ligação de alimentação do cabo A
- direito
- Ligação de alimentação do cabo B
- direito
- Tipo de montagem
- Montagem directa
- Classe de protecção (IP)
- IP67
- Material do invólucro
- Plástico
Pode encontrar acessórios para VY03E115
nestes grupos de produtos:
Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos
Tomadas para cabos Tomada M8 Conector M12 de 3 fios
Tomadas de cabo M12 de 3 fios
Tomadas para cabos Tomada M12 Conector M8 de 3 fios
Tomadas de cabo Tomada M12 Conector M12 de 4 fios
Fichas de dados
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 203 KB
-
dwg2DDWG-ficheiro, 175 KB
-
stp3DSTP-ficheiro, 517 KB
-

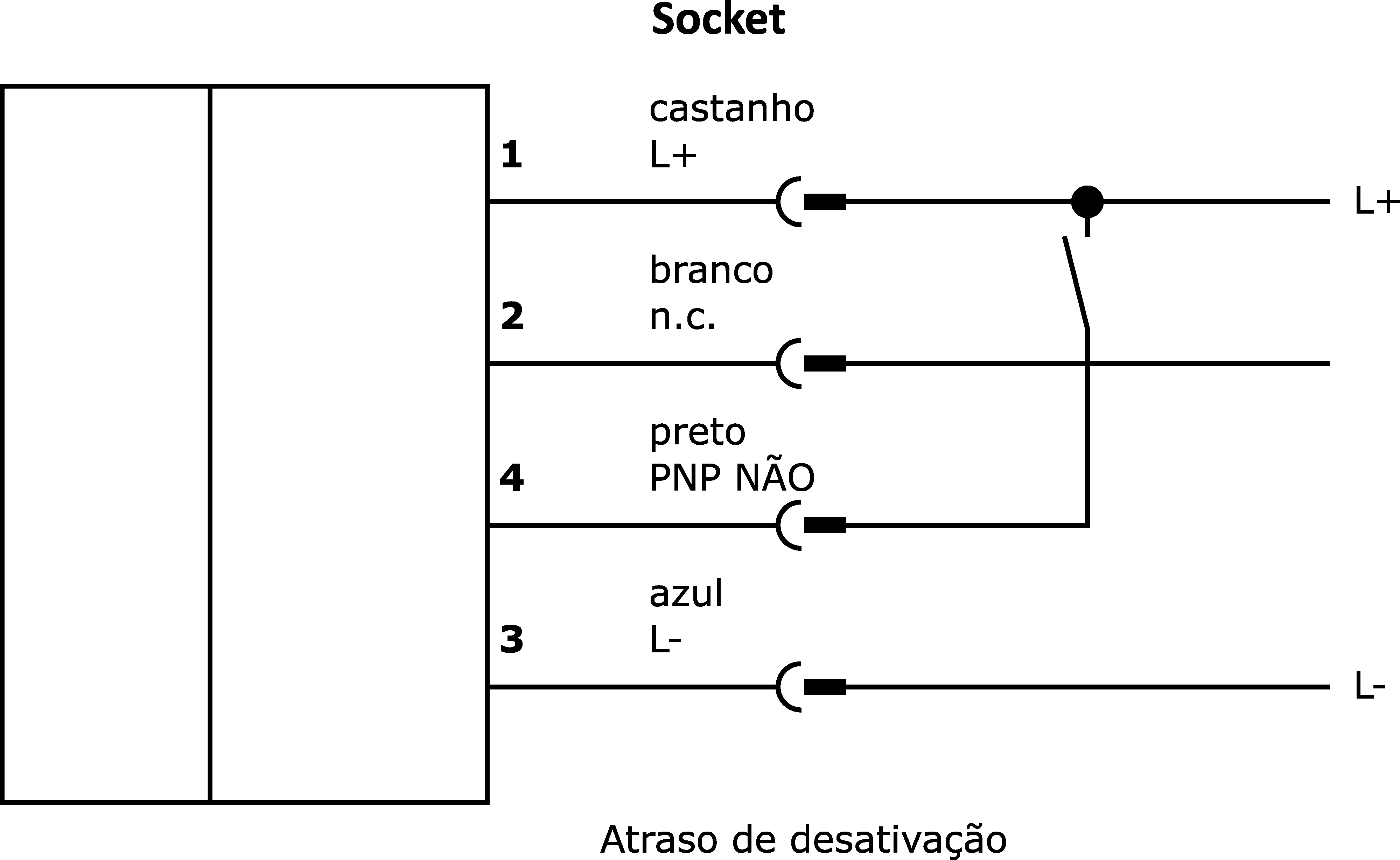

pngEsquema de ligação InternetPNG-ficheiro, 17 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 325 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 406 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 254 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 76 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27371790 |
| eClass-7.1 | 27371790 |
| eClass-8.0 | 27371605 |
| eClass-9.0 | 27371605 |
| eClass-9.1 | 27371605 |
| ETIM-6.0 | EC001439 |
| ETIM-7.0 | EC001439 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Grupo de produtos IPF | 800 diversos |
| dimensões da embalagem | 77 x 25 x 123mm |
| Peso bruto | 38g |
| Número da pauta aduaneira | 85365005 |
| Número WEEE | 40951076 |
