Relé de atraso de tempo - Multi-funções

ZM565453

Preço de tabela

126,30 €

montante	preço	desconto
1	126,30 €	–
5	122,51 €	3% / 3,79 €
10	119,99 €	5% / 6,32 €
20	116,20 €	8% / 10,10 €
50	111,14 €	12% / 15,16 €

Disponível

Relé de temporização - multifunções, 75x110x22mm, 0.1-18000s, 24-240V AC, 24-240V DC, 2x Contacto de relé Contacto de comutação, Pinça 12pin, IP20, Plástico PC, Potenciómetro

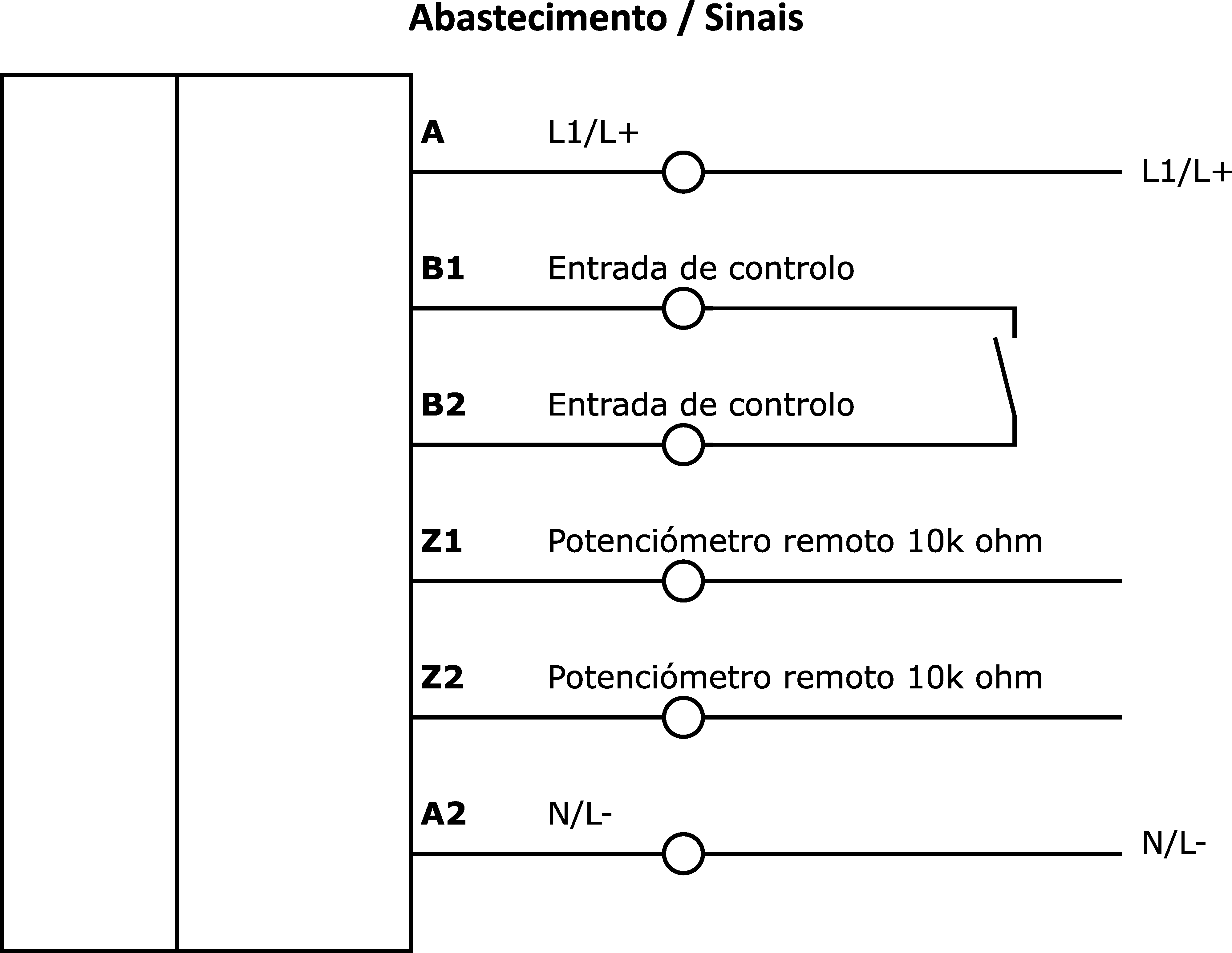

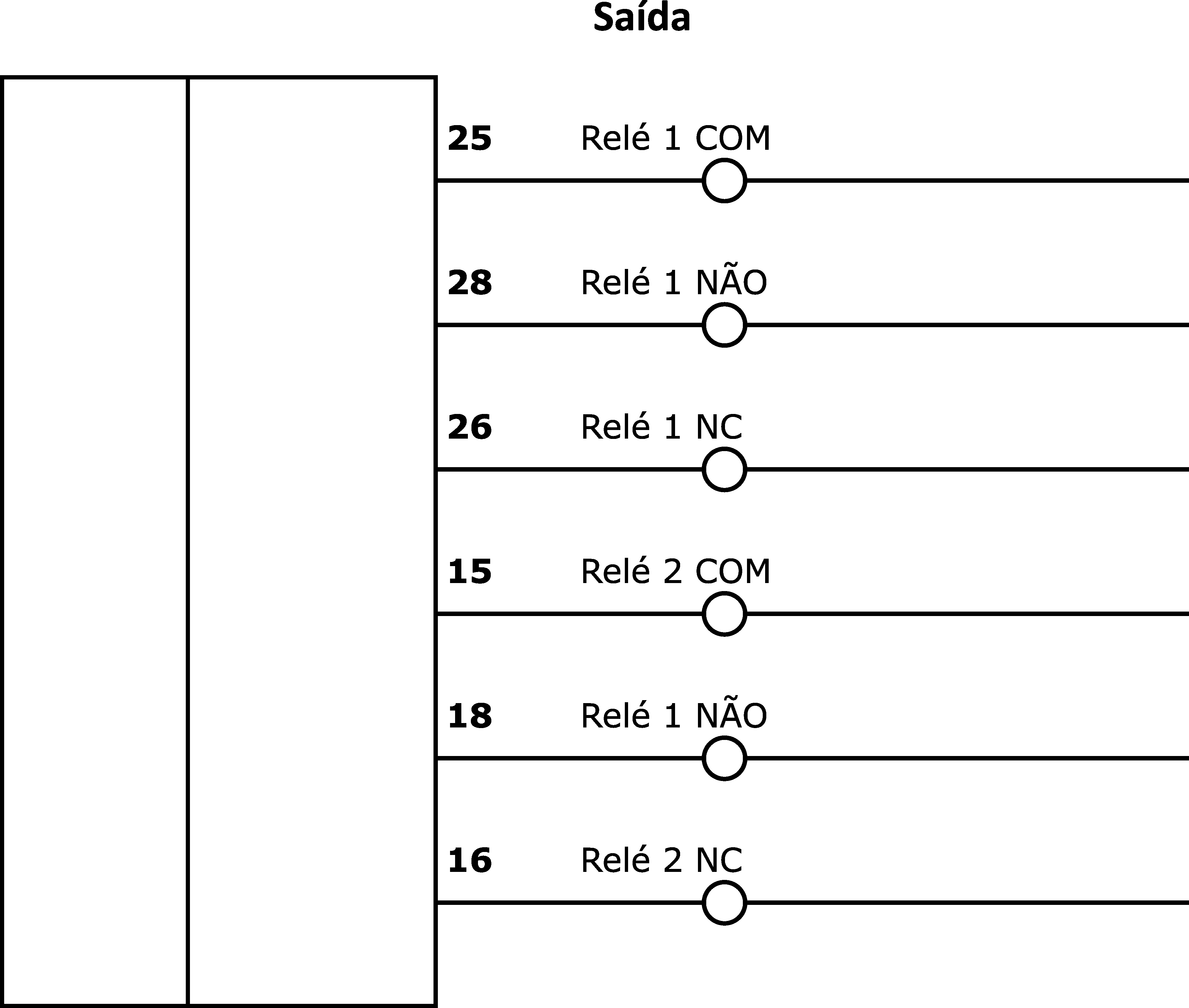

diagrama do circuito

desenho dimensional

Modelo 3D

Comparar

Relé de atraso de tempo - Multi-funções

Outras propriedades

Âmbito das funções: Comutação estrela-triângulo, Gerador de relógio (arranque dinâmico com margem positiva ou negativa)

Temperatura ambiente: -20 - 60°C

Propriedades eléctricas

Número de contactos como alterador: 2

Número de saídas de comutação: 2

Número de intervalos de tempo: 8

Tipo de processamento de sinal: Relé de tempo multifunções

Execução da função de comutação: Contacto de comutação (NA/NF)

Concepção da ligação eléctrica: Ligação de braçadeira

Versão de saída de comutação: Contacto do relé

Atraso de desactivação: 0 - 18.000s

Corrente nominal de comutação: 3.000mA

Atraso de prontidão: 110ms

Procedimento de definição: ajuste manual, Potenciómetro (externo)

Consumo de energia: 5VA

Máximo. Corrente de irrupção: 7A

Número de postes: 12

Tensão de comutação: 240V

Tipo de tensão para accionamento: AC/DC

Desvio de temperatura em toda a gama de medição: 0,1%

Repetibilidade do tempo de regulação: 10ms

Intervalo de tempo: 0,1 - 18.000s

Tempo de Outono: 20ms

Ecrã: Ecrã LED

Tensão de funcionamento

Ligação eléctrica

Propriedades mecânicas

Largo: 22,5mm

Altura: 75mm

Comprimento: 110mm

Tipo de montagem: Calha da cartola

Classe de protecção (IP): IP20

Material do invólucro: Plástico PC

Dimensões

Outros sensores

Potenciómetro

AZ000006

Acessórios Relé temporizador, potenciómetro, Ø22mm, 10kOhm, 0.25W, ligação de parafuso, IP00

68,30 €
O seu preço

Disponível

Fichas de dados

Manuais

pdf

Instruções de funcionamento do produto

PDF-ficheiro, 617 KB

Desenhos

Conformidade do produto

Classificação	Classe
eClass-7.0	27371790
eClass-7.1	27371790
eClass-8.0	27371605
eClass-9.0	27371605
eClass-9.1	27371605
ETIM-6.0	EC001439
ETIM-7.0	EC001439

Imóveis	Valor
Conformidade com RoHS	Sim
Em conformidade com o REACH	Sim
Em conformidade com a TSCA	Sim
Grupo de produtos IPF	600 relé de tempo de atraso
dimensões da embalagem	77 x 25 x 123mm
Peso bruto	150g
Pegada de CO2	3,22kg CO₂e
Número da pauta aduaneira	85364900
Número WEEE	40951076
