Sensores de pressão - Interruptor de pressão - DW16
DW16460D
| montante | preço | desconto |
|---|---|---|
| 1 | 169,00 € | – |
| 5 | 163,93 € | 3% / 5,07 € |
| 10 | 160,55 € | 5% / 8,45 € |
| 20 | 155,48 € | 8% / 13,52 € |
| 50 | 148,72 € | 12% / 20,28 € |
Escassa

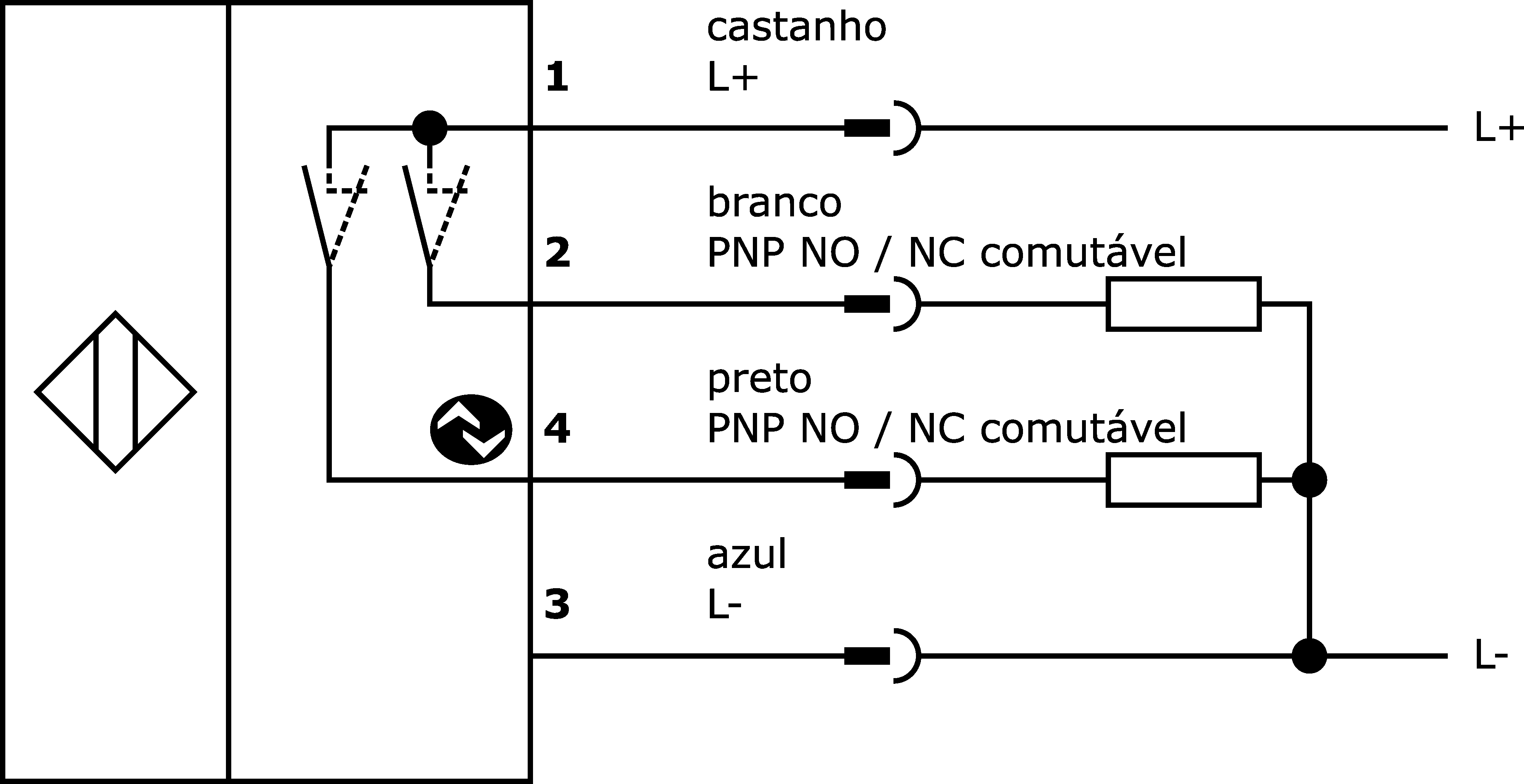

Sensor de pressão, Ø16mm 79lang, 0-10bar, 10-30V DC, G1/8 "A / M5 interior, 2x PNP NC/NO, IO-Link, conetor M8 de 4 pinos, IP65, plástico ABS, Com visor
Comparar
Sensores de pressão - Interruptor de pressão - DW16
Os sensores de vácuo e pressão da série DW16 com visor integrado, 2 saídas de comutação e ligação ao processo G1/8" podem ser parametrizados para aplicações específicas através do IO-Link ou diretamente no sensor (por exemplo, contacto normalmente aberto/normalmente fechado, ponto de comutação, atraso de desativação, janela de pressão, definições de histerese).
Eles também fornecem dados valiosos durante o uso via IO-Link (por exemplo, amortecimento, frequência de comutação, etc.). Com um tempo de resposta de <2,5 ms, os dispositivos compactos são adequados para utilização em todos os sistemas de manuseamento e automação concebíveis, nos quais é utilizado ar comprimido filtrado, seco ou lubrificado, como, por exemplo, na monitorização da pressão, no controlo de vácuo em passagens de vácuo, no controlo de compressores e muito mais.
Vantagens
- Parametrização flexível através da interface IO-Link
- Ecrã integrado com configuração guiada por menus
- Conceção robusta (para picos de pressão até ao máx. 5bar ou máx. 16bar)
- Duas saídas de comutação configuráveis
- Conceção compacta (ø16mm)
Outras propriedades
- Âmbito das funções
- Unidade ajustável, Memória de valor de pico
- Adequado para
- ar, Gases neutros
- Ecrã de medição
- Relativamente
- Temperatura ambiente
- -25 - 85°C
- Nota importante
- Posição de instalação Qualquer (ligação de pressão com ar oleado virado para baixo)
- Meio de referência / objecto
- Ar
- Versão IO-Link
- V1.1
- Aplicações
- Aplicações pneumáticas, Controlo de dois pontos
Propriedades eléctricas
- Definição inicial
- 0hPa
- Tempo de resposta
- 2,5ms
- Número de saídas de comutação
- 2
- Execução da função de comutação
- Normalmente fechado/ normalmente aberto
- Concepção da ligação eléctrica
- Conector M8
- Versão de saída de comutação
- PNP
- Atraso de desactivação
- 0 - 999s
- Corrente nominal de comutação
- 200mA
- Atraso de prontidão
- 5.000ms
- Atraso na ligação
- 0 - 99,9s
- Procedimento de definição
- Parametrização
- Fixação final
- 10.000hPa
- Corrente em vazio
- 15mA
- Pressão do intervalo de medição
- 0 - 10bar
- Método de medição
- Relativamente
- Número de postes
- 4
- Desvio relativo da linearidade
- 0,5%
- Repetibilidade relativa
- 0,2%
- Ondulação residual
- 10%
- Frequência de comutação
- 200Hz
- Queda de tensão
- 2V
- Desvio de temperatura em toda a gama de medição
- 1,5%
- Interface de comunicação suportada
- IO-Link
- Funções de saída
- Função de janela, Ponto de comutação, Histerese
- Ecrã
- Ecrã LCD, Ecrã LED
- Adequado como limitador
- Sim
- Adequado como protecção
- Sim
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento
- 10-30VDC
- Ligação eléctrica
- Conector de ficha M8 de 4 pinos
Propriedades mecânicas
- Concepção da ligação ao processo
- G1/8 polegada A / M5 Interior
- Tipo
- Cilindro liso
- Comprimento da rosca
- 7mm
- Passo de linha
- 0,91mm
- Comprimento
- 79mm
- Binário de aperto máximo
- 2,5Nm
- Máx. Pressão de funcionamento
- 16bar
- Pressão nominal
- 10bar
- Largura entre faces
- 16mm
- Classe de protecção (IP)
- IP65
- Material do invólucro
- Plástico (ABS)
- Diâmetro
- 16mm
- Desvio de longo prazo por ano
- 0,1%
- Material da conexão do processo
- Latão niquelado
- Material da célula de medição
- Silício (piezoresistivo)
- Dimensões
- Ø16mm, 79mm de comprimento
