不再需要跳线插头 - VL60 升级版

简要回顾

逻辑模块可以可靠、经济地连接信号。信号通过半导体技术中的逻辑门连接，而不是串联或并联传感器。

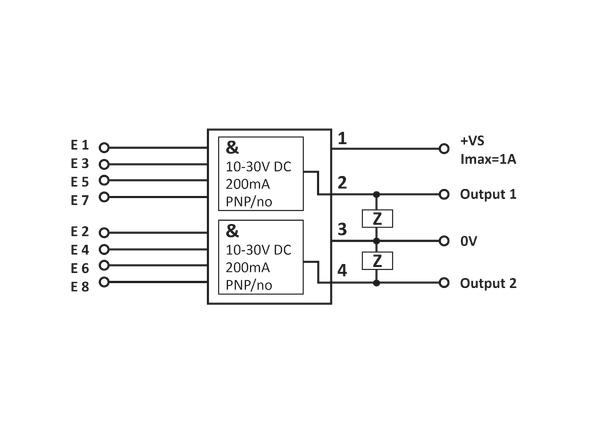

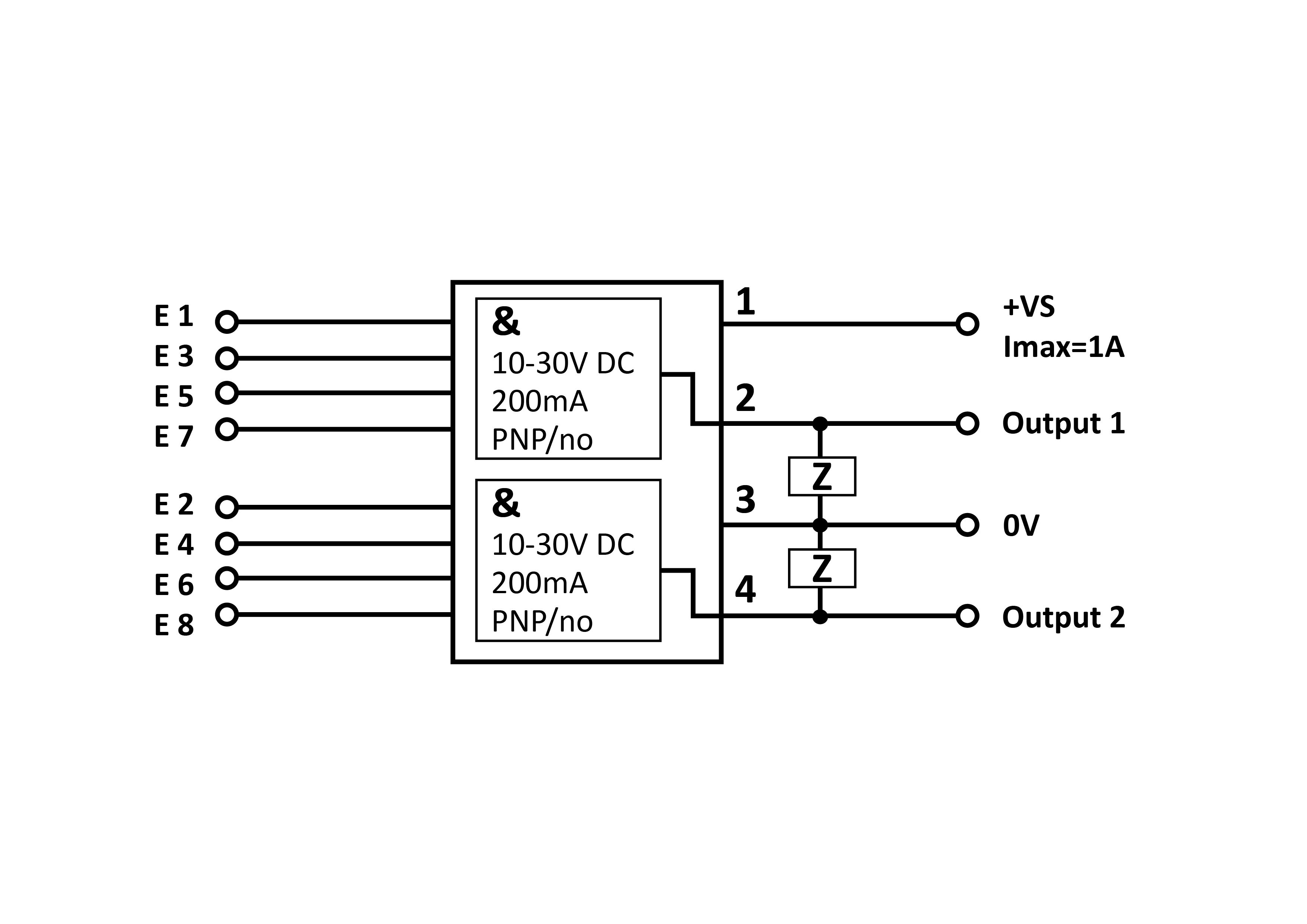

ipf electronic 的 VL60 系列产品是逻辑分配器，通过经典的四针 M12 连接器连接机器和传感器侧。下图显示了 ipf electronic 开发的 VL600118 逻辑模块的电路图：电源环路连接至传感器。四个逻辑相连的输入切换第一个输出，另外四个切换第二个输出。这样既简单又有效。如果没有使用所有输入端，则可以使用模制的防水模拟插头 VK000035 来保护这些输入端。

串联的问题和并联的优势

ipf electronic 的支持团队曾多次收到客户的询问，因为串联连接（即第一个传感器的开关输出为第二个设备提供电压）无法工作。这种串联连接有两个关键特性：第二个传感器的浪涌电流和第一个传感器的压降。由于第二个设备的浪涌电流过大，串联中的第一个传感器常常会切换到短路保护状态。这通常是串联不成功的最常见原因。有线逻辑的另一种选择是并联。这在技术上是可行的，没有任何问题。不过，使用逻辑模块最终可以节省材料和人工成本。

VL60 如何成为 VL61

长期以来，ipf 的工程师们一直希望能更灵活地设计逻辑模块。然而，这需要大量的额外工作。在 IO-Link 技术的帮助下，我们开发出了一种标准解决方案，可用于跨系统工作，而无需花费大量精力。该解决方案的新功能概述如下。

可自由配置

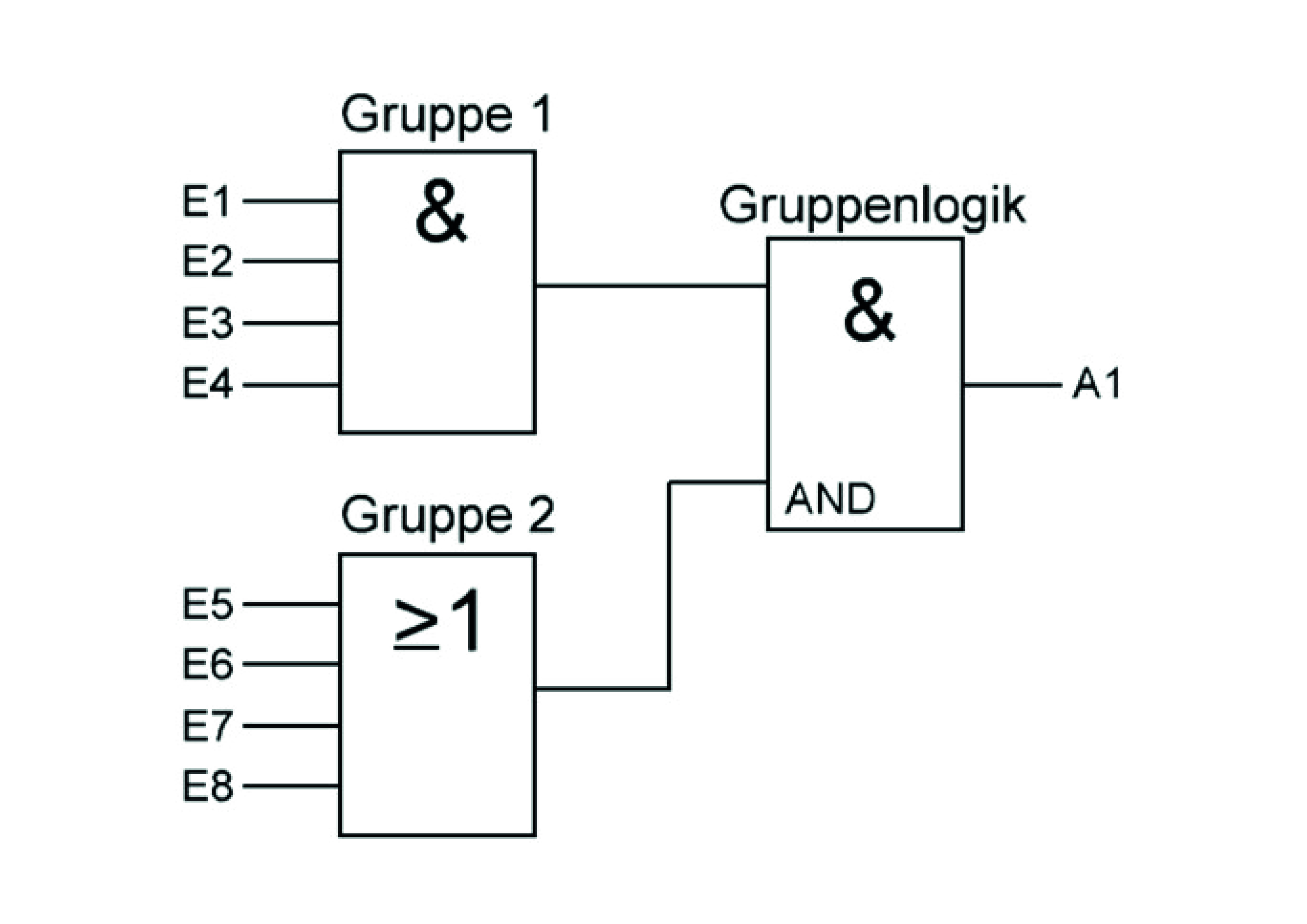

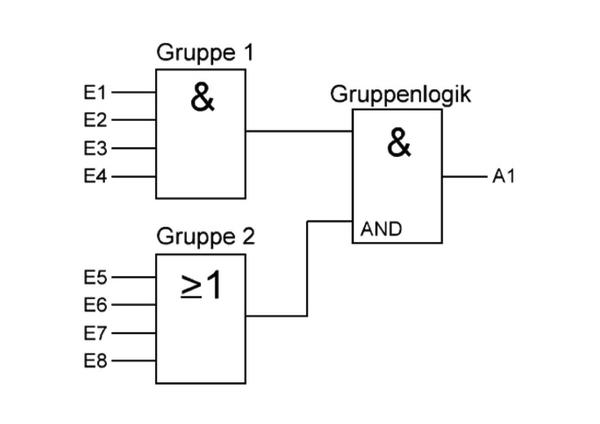

这些版本有四个或八个输入端，可直接与输出端自由连接。一个新的选项是可以将每个输出的输入合并为两个组，然后再将其合并为一个组逻辑，该组逻辑也可以自由配置。下面的示例说明了这种分组方式：

逻辑模块的参数设置

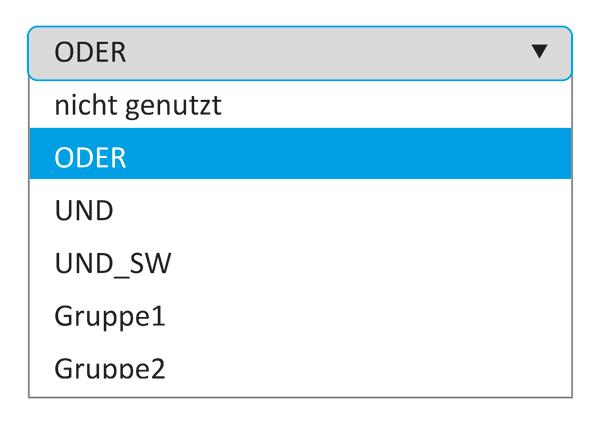

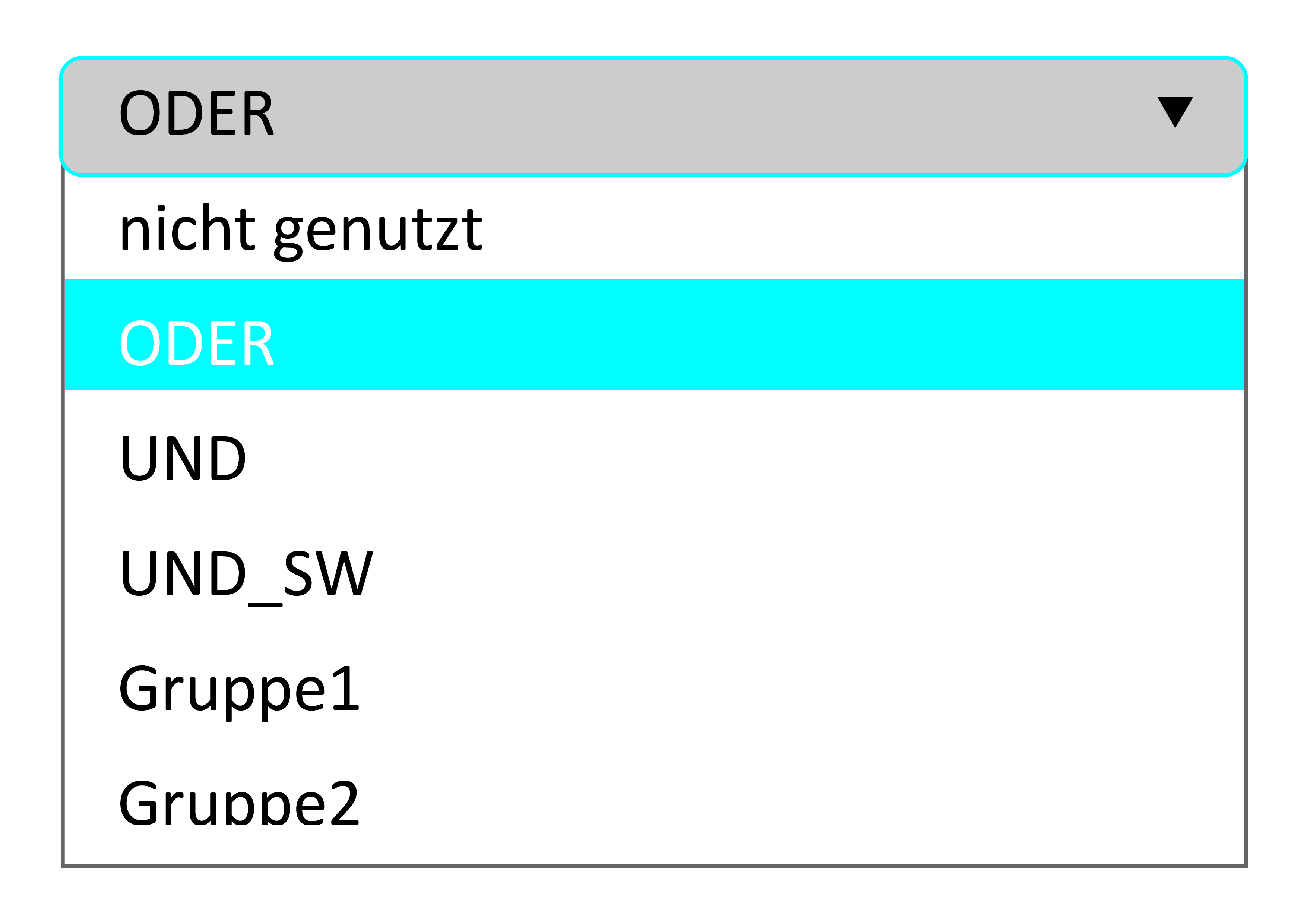

IO-Link 主站 VY000005 用户界面的部分插图显示了可用于设置模块的选项。

还可以将输入分配给上述两个组。各组所遵循的逻辑可以单独设置并定义。

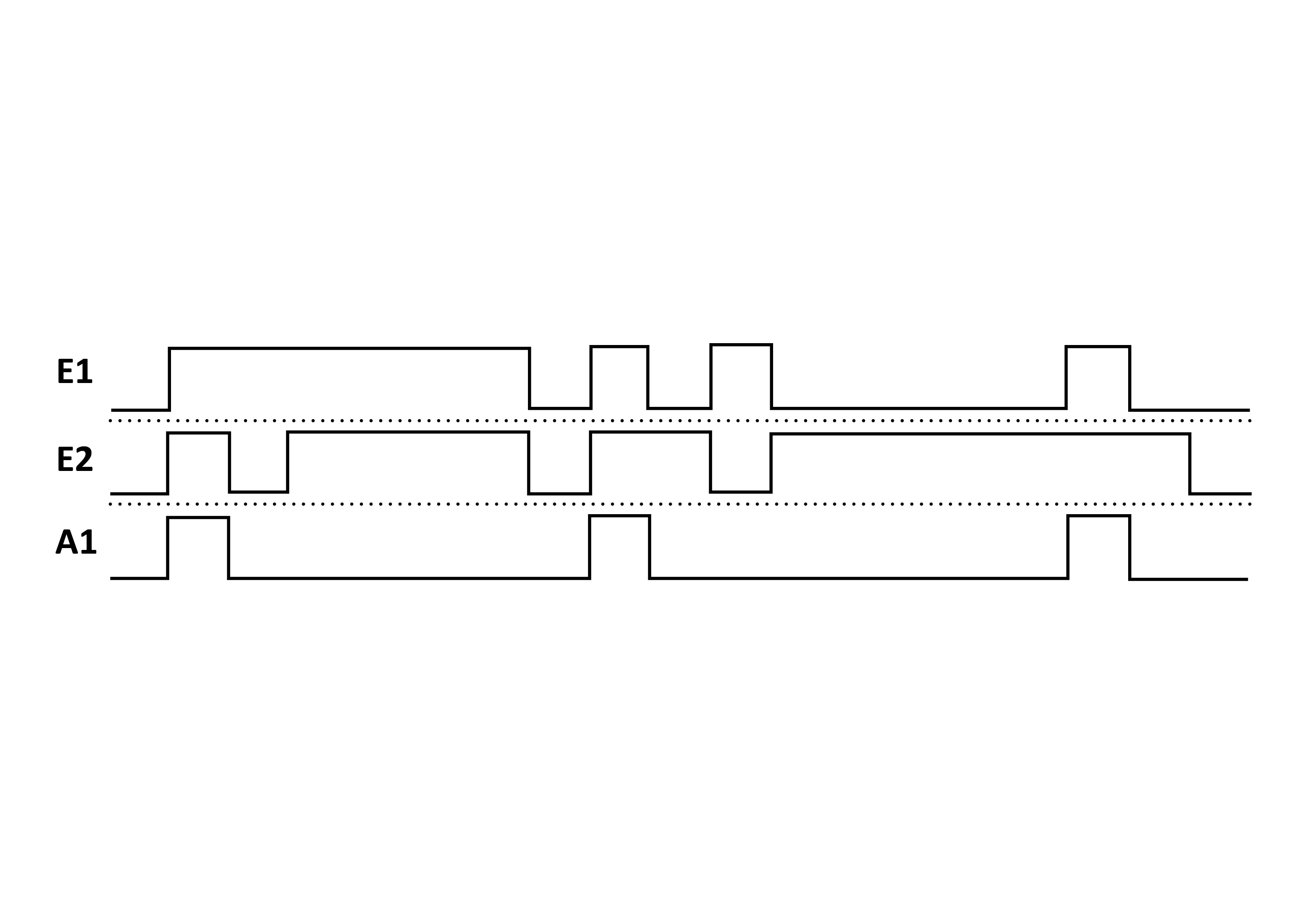

检查边沿变化：

该功能可确保只有在所有链接输入完成负边沿变化时才切换输出。这可以间接监控传感器的功能。
