压力传感器 - 压力开关

DW25310N

DW25310N
列表价格
483,70 €
数量 价格 储蓄
1 483,70 € –
5 469,19 € 3% / 14,51 €
10 459,52 € 5% / 24,19 €
20 445,00 € 8% / 38,70 €
50 425,66 € 12% / 58,04 €
库存稀少

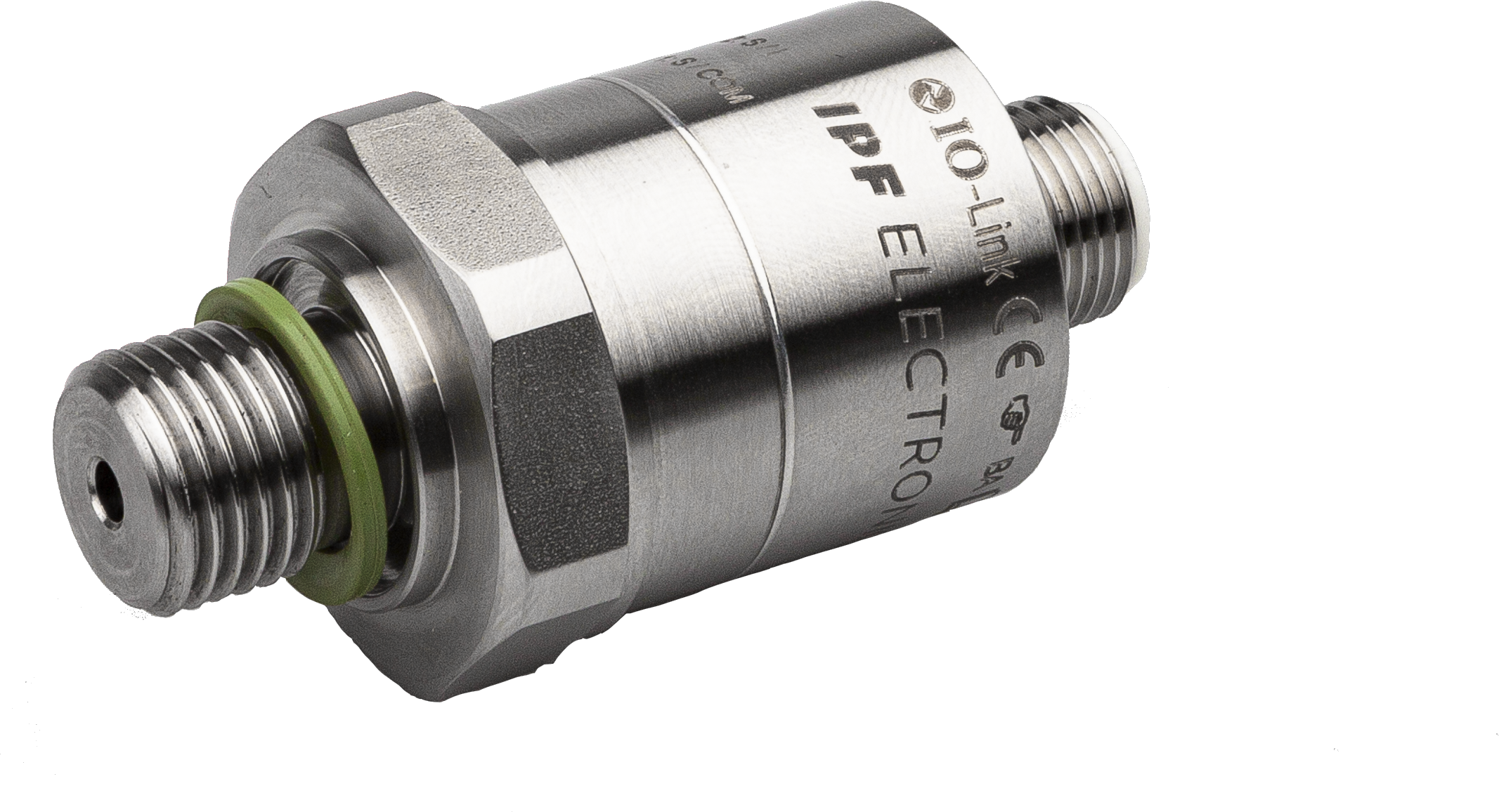

压力传感器，直径26毫米，长57，-0.1至0.1巴，18-30伏直流，G1/4"A，-40至100°C，2路 PNP/NPN 常闭/常开，0/4-20mA， IO-Link，M12 4 针连接器，IP67，V4A
连接图

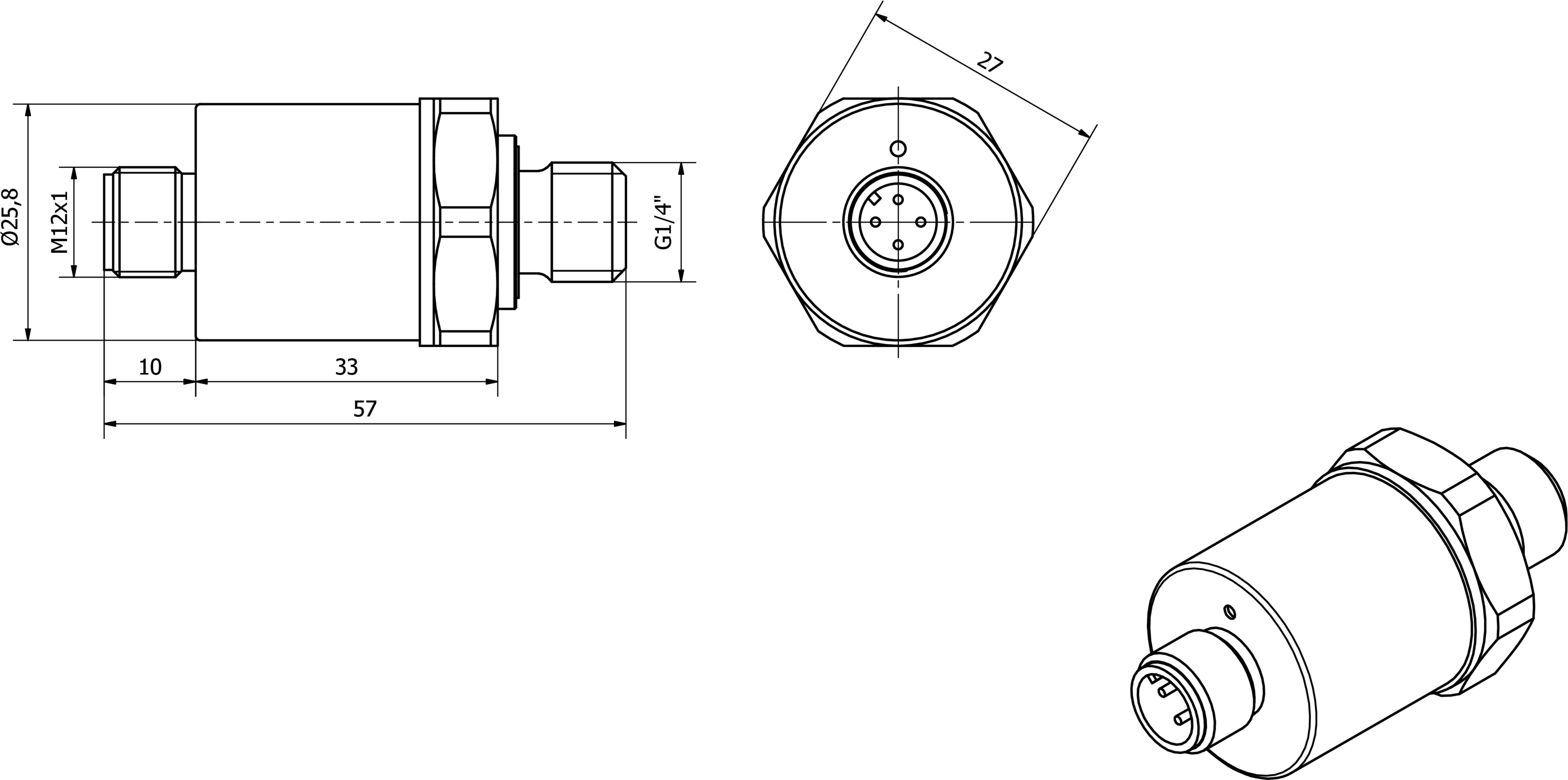

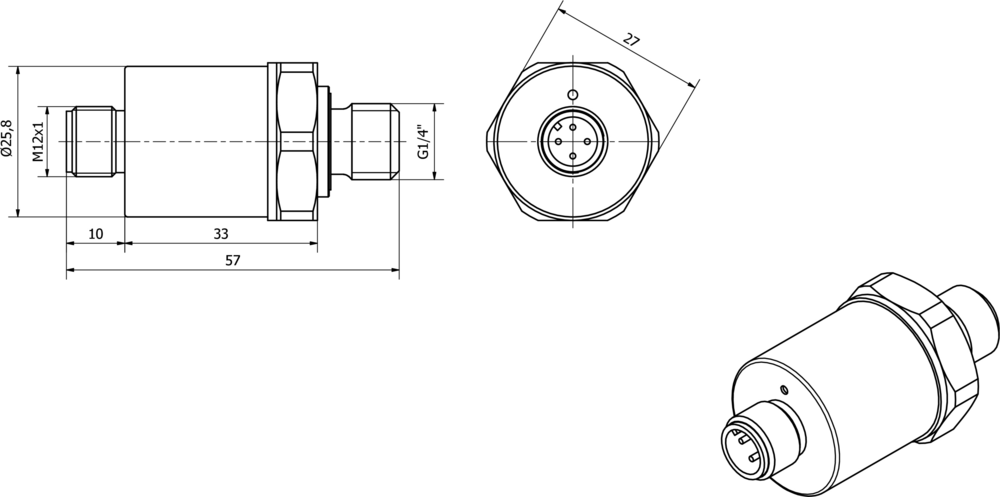

尺寸草图
3D模型
比较

压力传感器 - 压力开关

DW25系列压力传感器（G1/4”工艺接口）具有两个输出端：一个纯开关输出端，以及一个可通过IO-Link灵活配置为开关、模拟（0…20mA， 4…20mA）或报警输出。因此，这些可灵活配置的传感器适用于涉及气态和液态介质的各种应用场景。

其突出特点包括：介质温度范围宽（-40 °C 至 +100 °C）、常闭/常开触点切换简便、 开关点和复位点的设定、滞后值调节、窗口功能、开关延迟时间设定、阻尼调节以及内置峰值存储器。

优点

- 通过 IO-Link 进行参数设置
- 可变输出功能：2 个开关输出或 1 个开关输出和 1 个模拟输出（0…20mA， 4…20mA）
- 适用于液位监测中的两点控制器、限位器和监视器等应用
- 介质温度范围（-40 °C…+100 °C）

主要特点

功能范围
峰值记忆
适用于
第 2 组流体
环境温度
-40 - 100°C
IO-Link版本
V1.1
更改技术图纸申请
液压应用, 气动应用, 两点控制

机械特性

过程连接的类型
G1/4英寸A
设计
缸体平坦
爆裂压力
5bar
螺纹长度
12mm
螺纹间距
1.34mm
长度
57mm
最大紧固扭矩
50Nm
最大工作压力
5bar
中温
-40 - 100°C
扳手尺寸
27mm
保护程度（IP）
IP67
外壳材料
不锈钢1.4404
工艺连接处的密封材料
塑料（FPM）
直径
26mm
每年的长期漂移
0.15%
过程连接的材料
不锈钢 1.4435
测量单元材料
陶瓷
尺寸
直径 26 毫米，长 57 毫米

电气性能

响应/衰减时间
8ms
开关输出的数量
2
开关功能的类型
常闭触点/常开触点
模拟输出的类型
0-20mA, 4-20mA
电气连接的类型
连接器M12
开关输出的类型
推拉式
额定开关电流
200mA
设置程序
通过IO-Link进行参数化
相对滞后性
1%
空载电流
20mA
测量范围压力
-0.1 - 0.1bar
测量方法
相对而言
引脚数量
4
相对线性度偏差
0.01%
相对的测量精度
0.2%
残余纹波
6%
整个测量范围内的温度漂移
0.015%
衰减时间
5ms
支持的通信接口
IO-Link
输出功能
窗口功能, 切换点, 滞后性
模拟输出数量
1
适合作为限制器
是
适合作为显示器
是
电气连接编码
30 x 最大电流 10ms
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
工作电压
18-30VDC
电气连接
M12 4 针插头连接器
