压力传感器 - 压力开关

DW503107

DW503107
列表价格
339,00 €
数量 价格 储蓄
1 339,00 € –
5 328,83 € 3% / 10,17 €
10 322,05 € 5% / 16,95 €
20 311,88 € 8% / 27,12 €
50 298,32 € 12% / 40,68 €
有库存

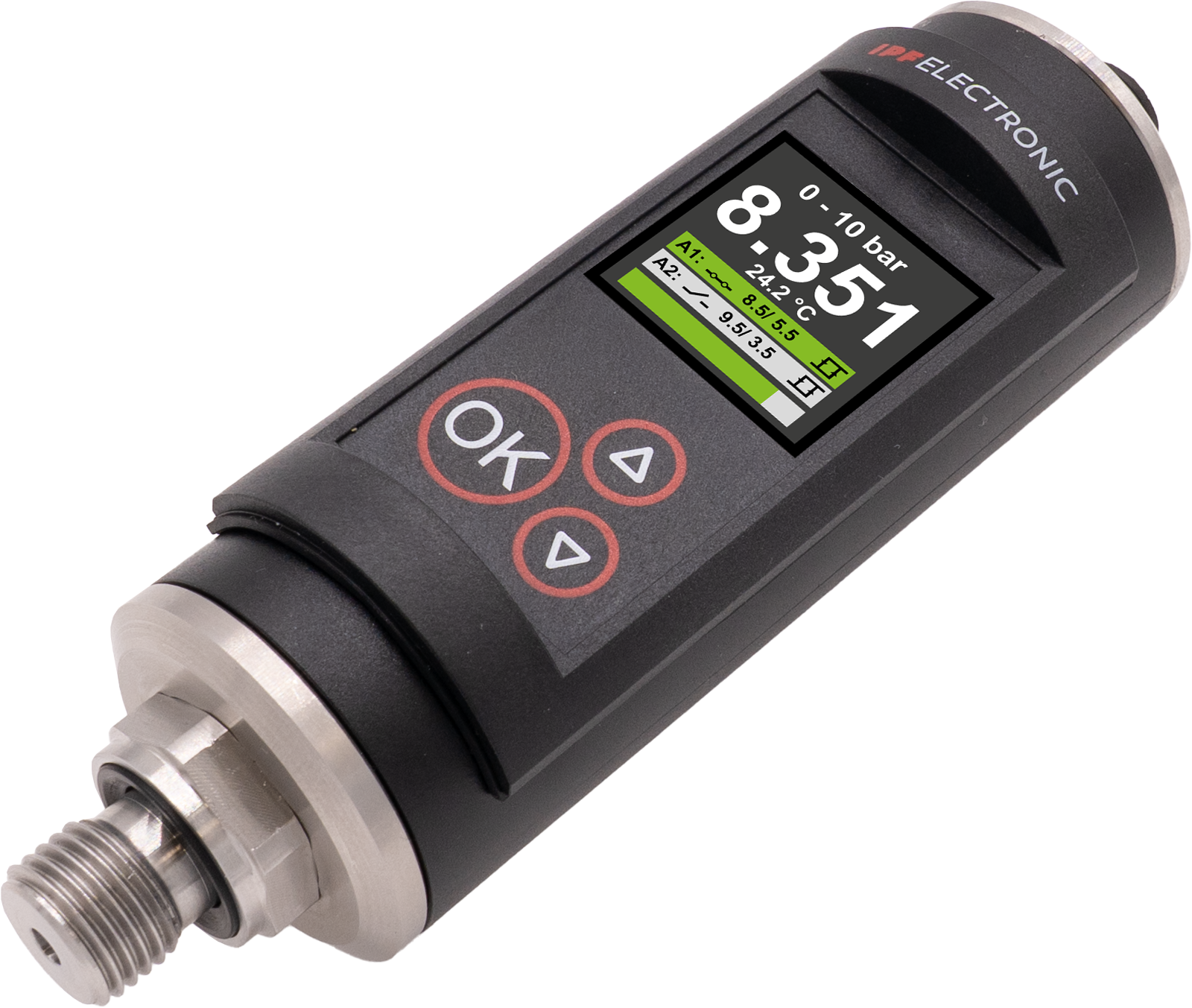

压力传感器, Ø38mm 127lang, 0-600bar, 12-30V DC, G1/4 "A, 2x PNP NC/NO, 0-5/10V / 0/4-20mA, M12 插头连接器 4 针, IP67, PC（塑料）, TFT 显示屏, IO-Link
连接图

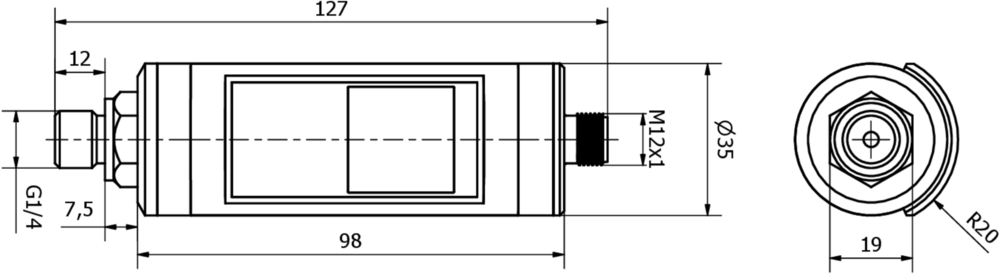

尺寸草图
比较

压力传感器 - 压力开关

DW5x 系列压力传感器的压力范围为 -1bar...+600bar，是 ipf electronic 压力传感器中的 "瑞士军刀"。这些设备具有高度灵活性，可在所有可想象的应用中与液体和气体介质配合使用，在操作便利性和技术特性方面无可挑剔。带 IO-Link 接口的传感器有一个开关输出和第二个可变输出，可根据需要定义为开关输出、模拟输出或报警输出。DW5x 的所有设置均可在实际应用前通过 "离线测试功能 "进行测试，而无需对传感器加压。

重点是集成的易读 TFT 彩色显示屏，可提供多种不同的显示模式。仅举几例以纯文本显示压力，并带有趋势显示和开关点精确标记，或者在达到先前定义的开关点时提供彩色显示选项。不过，可轻松切换的彩色显示屏的潜力还远远没有发挥出来。

由于显示屏可以 90° 旋转，外壳也可以 305° 连续旋转，因此在任何安装位置都可以完美读取显示内容。带有全不锈钢测量单元和集成处理器的传感器不仅能提供压力，还能根据需要确定介质的相对温度值。

主要特点

功能范围
峰值记忆
适用于
第 2 组流体
测量显示
相对而言
环境温度
-20 - 70°C
IO-Link版本
V1.1.4
更改技术图纸申请
液压应用, 气动应用, 两点控制

机械特性

过程连接的类型
G1/4英寸A
设计
缸体平坦
螺纹长度
12mm
螺纹间距
1.337mm
长度
127mm
最大工作压力
1,200bar
中温
-20 - 80°C
公称压力
600bar
扳手尺寸
19mm
保护程度（IP）
IP67
外壳材料
塑料PC
工艺连接处的密封材料
塑料（丁腈橡胶）
直径
38mm
每年的长期漂移
0.1%
过程连接的材料
不锈钢 1.4305
测量单元材料
不锈钢 1.4404
导体横截面
冲击 (EN60068-2-27)：250m/s²，半正弦脉冲形状，6 ms 脉冲持续时间，每个轴和方向 1000 个脉冲, 振动（EN 60068-2-6）：30 m/s²，10-150 Hz，每轴 90 分钟内 20 个周期
尺寸
直径 38 毫米，长 127 毫米

电气性能

响应/衰减时间
10ms
开关输出的数量
2
开关功能的类型
可编程/可配置
报警输出的类型
PNP
模拟输出的类型
0-10V, 0-20mA, 0V ...5V, 4-20mA
电气连接的类型
连接器M12
开关输出的类型
PNP/NPN
关机延迟
0 - 10s
额定开关电流
250mA
准备就绪的延迟
2,000ms
开机延迟
0 - 10s
设置程序
参数化
空载电流
40mA
测量范围压力
0 - 600bar
测量方法
相对而言
引脚数量
4
相对线性度偏差
0.25%
相对的测量精度
0.5%
相对的重复精度
0.15%
开关频率
50Hz
电压下降
2V
整个测量范围内的温度漂移
1%
显示
TFT显示屏
模拟输出数量
1
适合作为限制器
是
适合作为显示器
是
电气连接编码
1 亿次负载变化
可调发射率
开启点和关闭点之间最终值的 0.2
总线终端
0 - 10s
输入电阻
0 - 10s
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
工作电压
12-30VDC
电气连接
M12 4 针插头连接器
寻找配件 DW503107 在这些产品组中。

编程/参数设置

IO-Link主站

VY000005
VY000005
IO-Link 主站, 41x24x67mm, IO-Link, M12, 带 USB 接口
615,00 €
您的价格
库存稀少

连接技术

电缆插座M12 4线屏蔽式

VK205321
VK205321
连接电缆，2 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
22,80 €
您的价格
有库存
VK205325
VK205325
连接电缆，2 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
22,80 €
您的价格
库存稀少
VK505321
VK505321
连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
28,40 €
您的价格
有库存
VK505325
VK505325
连接电缆，5 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
28,40 €
您的价格
有库存
VKA05321
VKA05321
连接电缆，10 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
39,10 €
您的价格
有库存
VKA05325
VKA05325
连接电缆，10 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
39,10 €
您的价格
有库存
VKAE5325
VKAE5325
连接电缆，15 米，M12 插口 4 针直电缆，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
50,00 €
您的价格
库存稀少
VKB05321
VKB05321
连接电缆，20 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
60,60 €
您的价格
库存稀少
VKB05325
VKB05325
连接电缆，20 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
60,60 €
您的价格
有库存

其他传感器

型材密封环 FKM G1/4"

AD000020
AD000020
压力附件，异型密封圈G1/4", Ø16,5mm 1,5high, 氟碳橡胶FKM, 绿色
5,20 €
您的价格
根据要求

压力传感器 DW5x 的测试报告

AD000031
AD000031 - 新
文件压力，测量协议，测量点数量 10，适用于 DW5x
89,00 €
您的价格
根据要求

装配

适配器G1/2"

AD000018
AD000018
压力附件, 适配器, G1/4 - G1/2, 24 长, 不锈钢 V4A, FKM
40,30 €
您的价格
库存稀少
AD000028
AD000028 - 新
压力附件，适配器，G1/4 - G1/2，24 长，镀锌钢，丁腈橡胶
5,90 €
您的价格
库存稀少

zuuHalterFuerDW5051

AD000029
AD000029 - 新
印刷配件，用于 DW50/DW51 的支架，105x46x40mm，塑料
48,00 €
您的价格
有库存
种类 级别
eClass-7.0 27200614
eClass-7.1 27200614
eClass-8.0 27200614
eClass-9.0 27200614
eClass-9.1 27200614
ETIM-6.0 EC011478
ETIM-7.0 EC011478
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
MTTF值 1,022.9Jahr(e)
IPF产品组 360个压力传感器
包装尺寸 99 x 60 x 160mm
总重量 284g
二氧化碳足迹 1,3kg CO₂e
海关税号 90262020
WEEE编号 40951076
