摄像机辅助照明 - 透射光

EDLE0770

EDLE0770
列表价格
570,00 €
根据要求
LED 透射灯，250x120x12mm，红光非偏振，13W，625nm，24V DC，M8 插头 4 针，IP54，铝质+PMMA

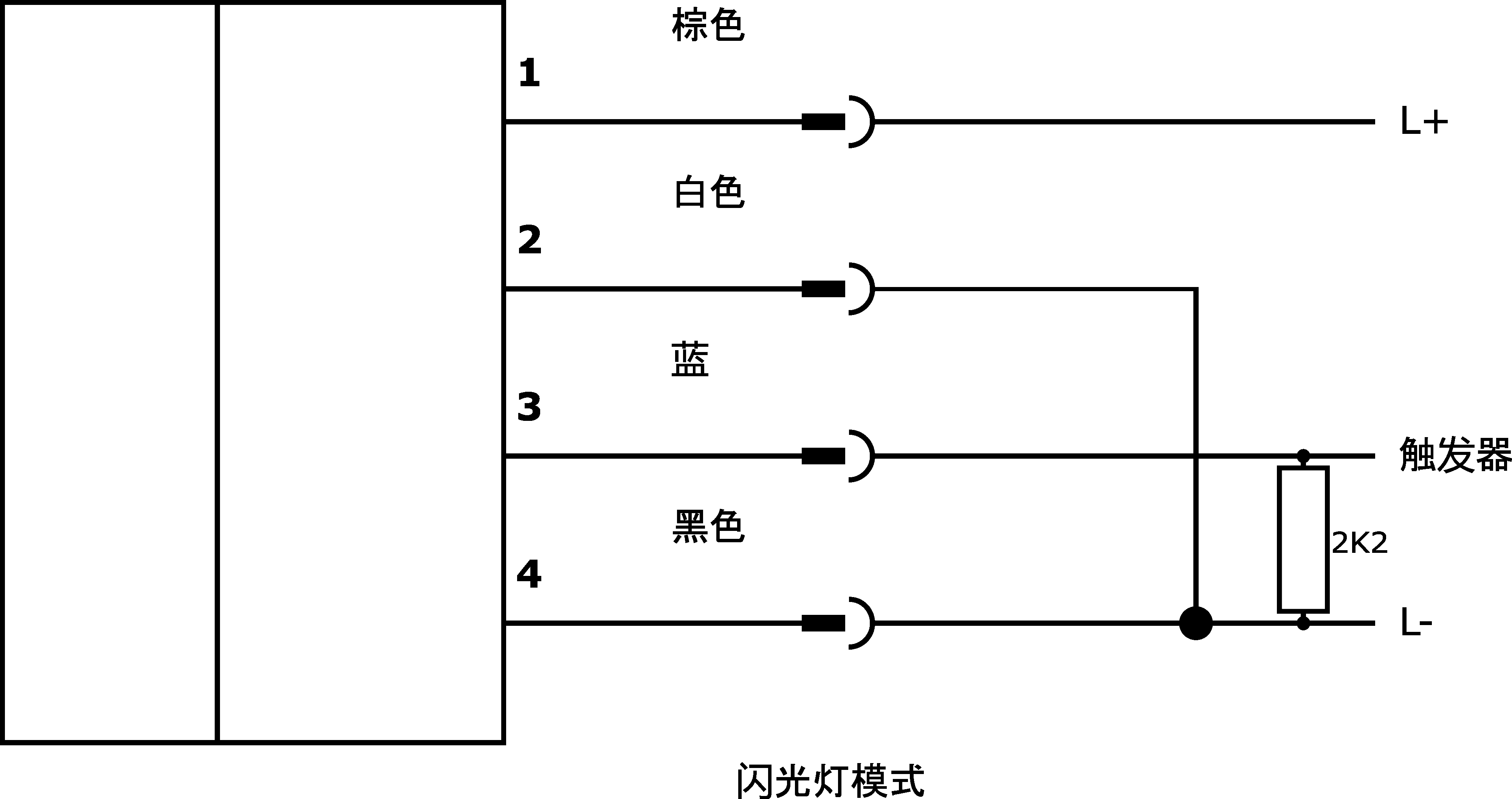

连接图
尺寸草图
3D模型
比较

摄像机辅助照明 - 透射光

这种均匀透射光照明的照明面积为 200 x 100 毫米，是检查和测量轮廓的理想之选。LED 灯的横向耦合确保了表面的均匀照明，从而提高了检测结果的质量。透射式照明的特点是结构非常紧凑，外壳高度仅为 12 毫米。

主要特点

相对湿度（无冷凝）
30 - 70%
环境温度
10 - 30°C
运行模式
闪光灯模式, 长期运行, 切换操作

光学特性

风险组
0
灯具
LED
光源
无极性红灯
传感器的波长
625nm

机械特性

宽度
120mm
光场宽度
100mm
高度
12mm
长度
250mm
光场长度
200mm
保护程度（IP）
IP54
前面的屏幕散射行为
弥漫性
外壳材料
铝合金
前面的屏幕材料
聚甲基丙烯酸甲酯
工作距离范围
1 - 100mm
尺寸

电气性能

电气连接的类型
连接器M8
额定工作电流
900mA
闪光灯控制器
内部
权力
13W
最大峰值电流
3,600mA
引脚数量
4
保护等级
三
工作电压
电气连接
寻找配件 EDLE0770 在这些产品组中。

连接技术

电缆插座M8 4线

VK200371
VK200371
连接电缆，2 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,80 €
您的价格
有库存
VK200375
VK200375
连接电缆，2 米，M8 插口 4 针直通，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,80 €
您的价格
有库存
VK300375
VK300375
连接电缆，3 米，M8 4 针，自由电缆末端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,60 €
您的价格
有库存
VK500371
VK500371
连接电缆，5 米，M8 插口 4 针斜角，电缆自由端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,70 €
您的价格
有库存
VK500375
VK500375
连接电缆，5米，M8母型（插座）4针直通，自由导体端4针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。
18,70 €
您的价格
有库存
VKA00371
VKA00371
连接电缆，10 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,30 €
您的价格
有库存
VKA00375
VKA00375
连接电缆，10 米，M8 插口 4 针直通，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,30 €
您的价格
有库存
VKAE0371
VKAE0371
连接电缆，15 米，M8 插口 4 针斜角，电缆自由端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存
VKAE0375
VKAE0375
连接电缆，15 米，M8 插口 4 针直电缆，自由电缆终端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存

用于带 M8 闪光灯控制器的 OC53 的直接连接电缆

VK06F001
VK06F001
用于 OC53（带内置闪光灯控制器）连续运行时相机照明的电缆，0.6 米，M8 插座 4 针直插，M8 插头 4 针直插，4 芯
55,00 €
您的价格
有库存
VK06F002
VK06F002
用于带内置闪光灯控制器的 OC53 闪光灯模式下相机照明的电缆，0.6 米，M8 直插口 4 针，M8 直插头 4 针，4 芯
55,00 €
您的价格
库存稀少
种类 级别
eClass-7.0 27310204
eClass-7.1 27310204
eClass-8.0 27310204
eClass-9.0 27310204
eClass-9.1 27310204
ETIM-6.0 EC000348
ETIM-7.0 EC000348
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 915相机照明
包装尺寸 230 x 61 x 290mm
总重量 971g
二氧化碳足迹 7,75kg CO₂e
海关税号 94054239
WEEE编号 40951076
