线性和角度测量 - 磁性

MW100402

MW100402
列表价格
305,50 €
数量 价格 储蓄
1 305,50 € –
5 296,34 € 3% / 9,17 €
10 290,23 € 5% / 15,28 €
20 281,06 € 8% / 24,44 €
50 268,84 € 12% / 36,66 €
有库存

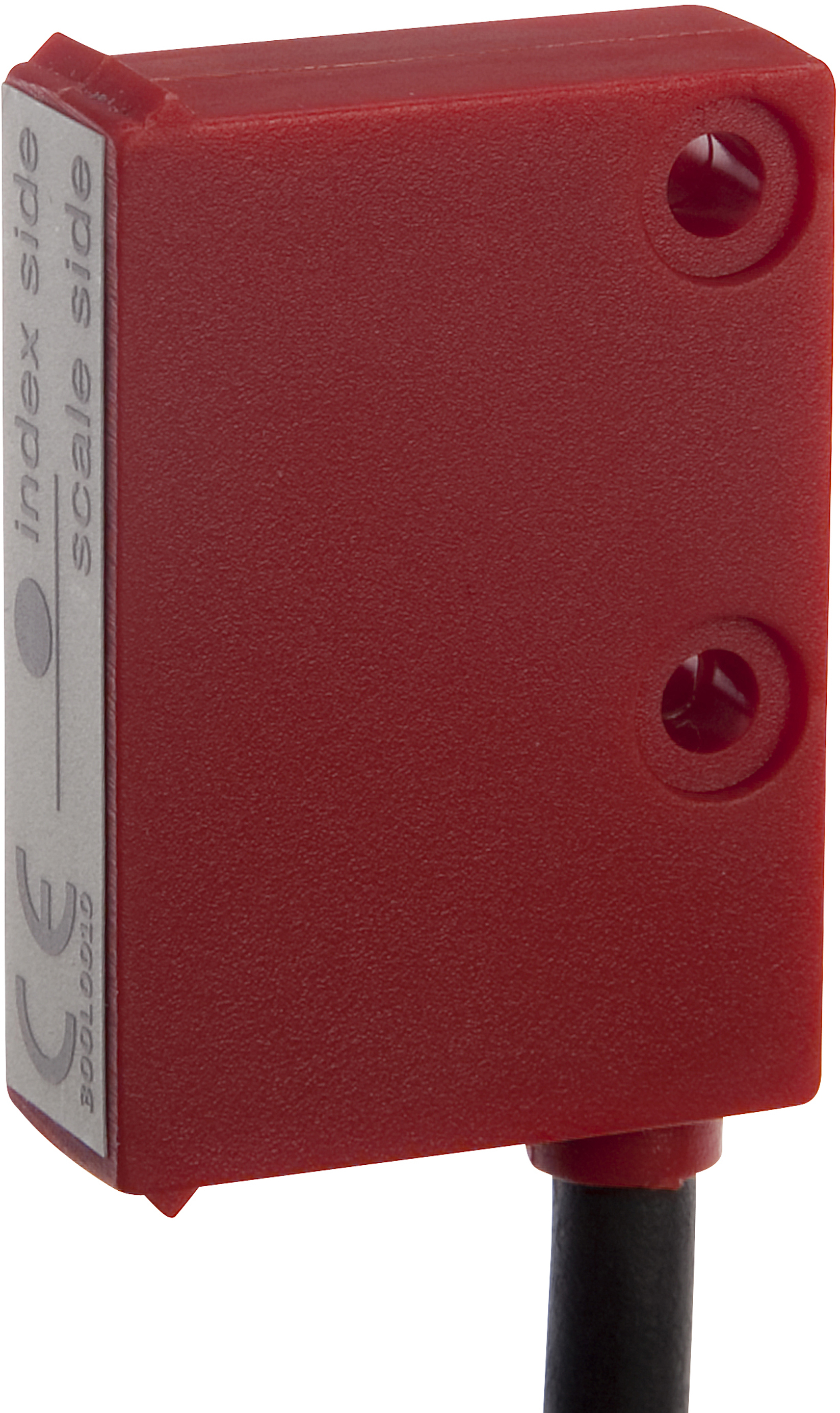

线性测量传感器，磁性，37x25x10mm，相对，100µm，Sn:0.1-2, 24V, 推挽式水平仪, 电缆6针10米PUR（聚氨酯）, IP67, 塑料, 25米/秒

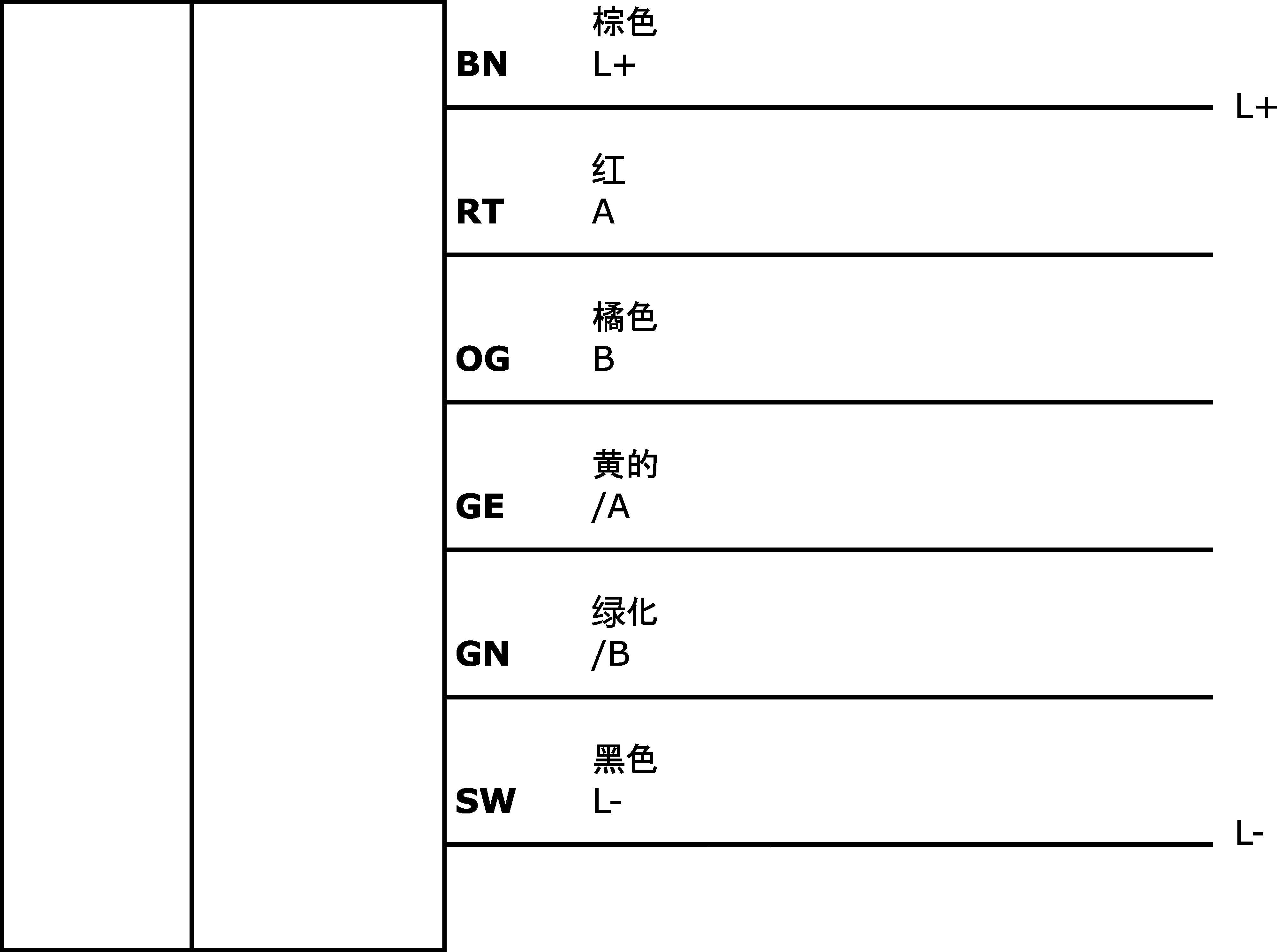

连接图
3D模型
比较

线性和角度测量 - 磁性

对于长度测量、旋转速度或角度测量，使用的是磁性测量系统。这些系统的操作方式是，传感器在柔性磁带上无接触地移动，或者它位于旋转的磁化测量轮上方。磁带应用于0.3毫米厚的钢带，并位于各种测量轮的圆周上。磁化是以确定的磁极间距进行的。通过对磁极的扫描，产生一个模拟信号，该信号被转换为数字方波信号，可由下游电子装置处理，必要时还可显示。传感器检测磁带的间距，并将信息转换为高分辨率的路径或旋转信息。要读出磁力线不需要直接接触。磁性传感器对灰尘、油和水分不敏感，在冲击和振动下相对稳定。对于用户来说，这开辟了一个广泛的应用领域，例如，在木材行业的工厂和系统中，在线性轴上，在户外或与机床一起。

开关阈值
HTL

主要特点

相对湿度（无冷凝）
0 - 100%
环境温度
-10 - 70°C

机械特性

线路直径
5mm
宽度
10mm
高度
37mm
电缆长度
10m
长度
25mm
储存温度
-30 - 80°C
最大横移速度
25m/s
抗冲击性，加速性
50g
抗冲击性，脉冲时间
11ms
保护程度（IP）
IP67
抗震性，加速度
10.2g
外壳材料
塑胶
电缆护套的材料
塑料（PUR）
抗振频率
5 - 150Hz
尺寸

电气性能

决议
0.1µm
电气连接的类型
电缆
开关输出的类型
推拉式
操作原理
相对而言
空载电流
20mA
引脚数量
6
信号输出
A+B (+倒数)
测量范围
0.1 - 2mm
工作电压
电气连接
种类 级别
eClass-7.0 27270705
eClass-7.1 27270705
eClass-8.0 27270705
eClass-9.0 27270705
eClass-9.1 27270705
ETIM-6.0 EC001852
ETIM-7.0 EC001852
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 235 磁性线性测量系统
包装尺寸 138 x 95 x 210mm
总重量 430g
二氧化碳足迹 11,46kg CO₂e
海关税号 90318020
WEEE编号 40951076
