磁场传感器 - 气缸的传感器

MZ070124

列表价格

58,00 €

数量	价格	储蓄
1	58,00 €	–
5	56,26 €	3% / 1,74 €
10	55,10 €	5% / 2,90 €
20	53,36 €	8% / 4,64 €
50	51,04 €	12% / 6,96 €

有库存

磁性传感器, 圆柱体, 6.2mm T型槽, 6,3x30x6,2mm, 10-30V DC, 1x PNP NO, 电缆连接器 M12 4pin 0.3m PUR (聚氨酯), IP67, 锌压铸, LED, 2.5mT, 安装侧面, 短行程路径, 传感器表面位置设备中心

连接图

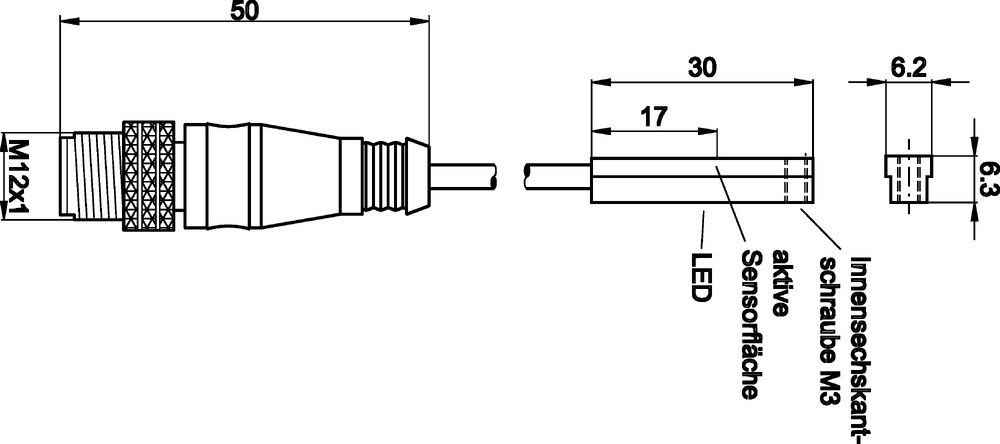

尺寸草图

3D模型

比较

磁场传感器 - 气缸的传感器

在自动化技术领域的许多任务中，有必要识别气动和液压缸的运动过程，并精确地检测活塞的位置。为此，使用了磁性气缸传感器。

主要特点

特点: 旅行距离短

圆筒型: 有T型槽

环境温度: -25 - 75°C

恶劣的环境条件: 是

油和冷却润滑剂: 是

型号: 用于 6.2 毫米 T 形槽

机械特性

设计: 长方体

宽度: 6.2mm

高度: 6.3mm

电缆长度: 0.3m

长度: 30mm

传感器表面位置: 设备的中心

安装通道，气缸槽: 侧面

保护程度（IP）: IP67

外壳材料: 锌压铸

电缆护套的材料: 塑料（PUR）

强烈的振动/运动: 是

电气性能

开关输出的数量: 1

开关功能的类型: 常开触点(NO)

电气连接的类型: 电缆连接器 M12

开关输出的类型: PNP

额定开关电流: 150mA

绝对滞后: 1mm

短路保护: 是

空载电流: 15mA

磁敏感度: 2.5mT

引脚数量: 4

开关频率: 1,000Hz

感应器表面（活性）。: 中间区域

电压下降: 2V

反向极性保护: 是

绝对重复精度: 0.1mm

工作电压（DC）: 10 - 30V

显示: LED显示屏

打印数据

寻找配件 MZ070124 在这些产品组中。

定时器阶段M12

VY030125

时间阶段, 开启延迟, 0-0.15s, 10-35V DC, 1x NO, M12 3pin 0.3m, IP67, 塑料, 电位器

69,80 €
您的价格

有库存

VY03E115

时间阶段, 关机延迟, 0.03s, 10-35V DC, 1x NO, M12 3pin 0.3m, IP67, 塑料

74,70 €
您的价格

有库存

VY200120

时间阶段，开启/关闭延迟，Ø20mm 60long, 65s, 10-30V DC, 1x NO, M12 4pin, IP67, 塑料, 示教式

79,00 €
您的价格

库存稀少

电缆夹 - T型槽

AM000087

配件磁性，电缆夹，塑料

13,30 €
您的价格

每包包含X件。

有库存

安装夹M12连接器/插座

AV000141

附件电缆插座，安装夹，13.5mm，PPO，包装单位5，附件用于电缆插座/连接器M12

17,40 €
您的价格

每包包含X件。

有库存

多功能工具

AY000154

工具，螺丝刀组，内六角0.7毫米，内六角0.9毫米，内六角1.3毫米，内六角1.5毫米，内六角2毫米，槽口1.5毫米，槽口2毫米，槽口2.5毫米，铬钢

24,60 €
您的价格

有库存

用于气缸16的支架MZ07

AM98A882

磁性附件，用于传感器MZ07，用于气缸，博世异型管，螺钉安装

34,80 €
您的价格

根据要求

MZ07的正向停顿

AM000076

磁性配件，夹子，4x6,2x6,2mm，铝制

7,80 €
您的价格

有库存

脉冲/暂停计数器M12

CI200120

脉冲计数器, 60mm长, 10kHz, 1x预设, 10-30V DC, 1x PNP NO (NO), 连接器M12 4针, IP67, 塑料, 添加

79,00 €
您的价格

库存稀少

变频器M12

VY030224

信号转换, 10-35V DC, 1x NC/NO, M12 3针 0.3m, IP67, 塑料

69,80 €
您的价格

库存稀少

VY031124

逆变器, PNP/NPN, 10-35V DC, 1x NO, M12 3pin 0.3m, IP67, 塑料

69,80 €
您的价格

库存稀少

带LED的M12三线制电缆插座

VK200221

连接电缆，2米，M12母型（插座）3针角型，自由导体端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区，硅树脂。

19,10 €
您的价格

有库存

VK200225

连接电缆，2米，M12母（插座）3针直头，自由导体端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区域，Sili...

19,10 €
您的价格

有库存

VK500221

连接电缆，5米，M12母型（插座）3针角型，自由导体端3针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，带LED显示，适合拖链和抗扭，油和冷却润滑剂，焊接区域，...

21,60 €
您的价格

有库存

VK500225

连接电缆，5米，M12母型（插座）3针直通，自由导体端3针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，带LED显示，适合拖链和抗扭，油和冷却润滑剂，焊接区域，...

21,60 €
您的价格

有库存

VKA00221

连接电缆，10米，M12母（插座）3针角形，自由导体端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区域，Sili...

27,20 €
您的价格

有库存

VKA00225

连接电缆，10米，M12母型（插座）3针直通，自由导体端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区域，Sil...

27,20 €
您的价格

有库存

传感器测试器

VY000004

直流电源，传感器测试仪，120x26x72mm，18V，0.04A，弹簧夹连接4针，IP20，塑料。

76,30 €
您的价格

有库存

用于32-63气缸的安装夹MZ07

AM98E153

磁性附件，安装带，259x9,5mm，跨度35-68mm，用于传感器MZ07，不锈钢材质。

19,10 €
您的价格

根据要求

电缆插座 M12-插座 M8-连接器 3线制

VK030F60

连接电缆, 0.3m, M12母(插座)3针角型, M8公(连接器)3针直型, 3x0.34mm², PUR(聚氨酯), 60V, IP67, 适用于拖链和抗扭, 油和冷却润滑剂, 焊接区域, 无硅酮

14,40 €
您的价格

有库存

VK030F64

连接电缆, 0.3m, M12母(插座)3针直型, M8公(连接器)3针直型, 3x0.34mm², PUR(聚氨酯), 60V, IP67, 适用于拖链和抗扭, 油和冷却润滑剂, 焊接区, 无硅酮

14,40 €
您的价格

有库存

VK060F60

连接电缆, 0.6m, M12母型（插座）3针角型, M8公型（连接器）3针直型, 3x0.34mm², PUR（聚氨酯）, 60V, IP67, 适用于拖链和抗扭, 油和冷却润滑剂, 焊接区, 无硅酮

15,30 €
您的价格

库存稀少

VK060F64

连接电缆, 0.6m, M12母(插座)3针直型, M8公(连接器)3针直型, 3x0.34mm², PUR(聚氨酯), 60V, IP67, 适用于拖链和抗扭, 油和冷却润滑剂, 焊接区, 无硅酮

15,30 €
您的价格

有库存

VK100F60

连接电缆，1米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），60V，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

15,90 €
您的价格

根据要求

VK100F64

连接电缆，1米，M12母（插座）3针直，M8公（连接器）3针直，3x0.34mm²，PUR（聚氨酯），60V，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

15,90 €
您的价格

有库存

VK150F60

连接电缆, 1.5m, M12母(插座)3针角型, M8公(连接器)3针直型, 3x0.34mm², PUR(聚氨酯), 60V, IP67, 适用于拖链和抗扭, 油和冷却润滑剂, 焊接区, 无硅酮

16,70 €
您的价格

有库存

VK150F64

连接电缆, 1.5m, M12母型(插座)3针直通, M8公型(连接器)3针直通, 3x0.34mm², PUR(聚氨酯), 60V, IP67, 适用于拖链和抗扭, 油和冷却润滑剂, 焊接区域, 无硅酮

16,60 €
您的价格

有库存

VK200F60

连接电缆，2米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），60V，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

18,30 €
您的价格

有库存

VK200F64

连接电缆，2米，M12母（插座）3针直，M8公（连接器）3针直，3x0.34mm²，PUR（聚氨酯），60V，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

18,30 €
您的价格

有库存

VK300F60

连接电缆，3米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），60V，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

19,20 €
您的价格

有库存

VK300F64

连接电缆，3米，M12母（插座）3针直，M8公（连接器）3针直，3x0.34mm²，PUR（聚氨酯），60V，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

19,20 €
您的价格

库存稀少

VK500F60

连接电缆，5米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），60V，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

21,10 €
您的价格

有库存

VK500F64

连接电缆，5米，M12母（插座）3针直，M8公（连接器）3针直，3x0.34mm²，PUR（聚氨酯），60V，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

21,10 €
您的价格

库存稀少

电缆插座 M12-插座，带LED灯 M8-连接器 3线制

VK030F62

连接电缆, 0.3m, M12母（插座）3针角型, M8公（连接器）3针直型, 3x0.34mm², PUR (Polyurethane), IP67, 带LED显示, 适用于拖链和抗扭, 油和冷却润滑剂, 焊接区域, 硅胶...

18,10 €
您的价格

有库存

VK060F62

连接电缆, 0.6m, M12母（插座）3针角型, M8公（连接器）3针直型, 3x0.34mm², PUR (Polyurethane), IP67, 带LED显示, 适用于拖链和抗扭, 油和冷却润滑剂, 焊接区域, 硅胶...

18,70 €
您的价格

有库存

VK100F62

连接电缆，1米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区域，硅树脂...

19,40 €
您的价格

有库存

VK150F62

连接电缆，1.5米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区，硅橡胶，塑料。

19,90 €
您的价格

库存稀少

VK200F62

连接电缆，2米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区域，硅树脂...

21,30 €
您的价格

库存稀少

VK300F62

连接电缆，3米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区域，硅树脂...

22,00 €
您的价格

有库存

VK500F62

连接电缆，5米，M12母（插座）3针角型，M8公（连接器）3针直型，3x0.34mm²，PUR（聚氨酯），IP67，带LED显示，适用于拖链和抗扭，油和冷却润滑剂，焊接区域，硅树脂...

22,80 €
您的价格

有库存

电缆插座M12 3线制

VK200021

连接电缆，2米，M12母型（插座）3针角型，自由导体端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

11,60 €
您的价格

有库存

VK200025

连接电缆，2米，M12母（插座）3针直头，自由导体端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅酮

11,60 €
您的价格

有库存

VK500021

连接电缆，5米，M12母型（插座）3针，自由导体端3针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

13,70 €
您的价格

有库存

VK500025

连接电缆，5米，M12母型（插座）3针直通，自由导体端3针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

13,70 €
您的价格

有库存

VKA00021

连接电缆，10米，M12母型（插座）3针角型，自由导体端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

19,70 €
您的价格

有库存

VKA00025

连接电缆，10米，M12母型（插座）3针直通，自由导体端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

19,70 €
您的价格

有库存

VKAE0021

连接电缆，15米，M12母型（插座）3针角型，自由导体端，3x0.34mm²，PUR（聚氨酯），适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

24,90 €
您的价格

有库存

VKAE0025

连接电缆，15米，M12母型（插座）3针直通，自由导体端，3x0.34mm²，PUR（聚氨酯），适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

24,90 €
您的价格

有库存

VKBE0021

连接电缆，25米，M12母型（插座）3针角型，自由导体端，3x0.34mm²，PUR（聚氨酯），适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

35,60 €
您的价格

根据要求

VKC00021

连接电缆，30米，M12母型（插座）3针角型，自由导体端，3x0.34mm²，PUR（聚氨酯），适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。

41,30 €
您的价格

根据要求

用于MZ07 / MZA7的固定材料

AM000037

磁性配件，安装夹，18x19x19mm，跨度8.3-9.4mm，塑料，用于传感器MZ07，用于气缸，8轮。

10,10 €
您的价格

库存稀少

AM000038

磁性配件，安装夹，20x21x19mm，跨度10.2-11.95mm，塑料，用于传感器MZ07，用于圆柱体，10轮。

10,10 €
您的价格

有库存

AM000039

磁性配件，安装夹，22x22x19mm，跨度12.15-13.8mm，塑料，用于传感器MZ07，用于圆柱体，12轮。

10,10 €
您的价格

有库存

AM000040

磁性配件，安装夹，25x27x19mm，跨度16-18.1mm，塑料，用于传感器MZ07，用于圆柱体，16轮。

10,10 €
您的价格

有库存

AM000041

磁性配件，安装夹，30x34x19mm，跨度20.1-21.8mm，塑料，用于传感器MZ07，用于圆柱体，20轮。

10,10 €
您的价格

有库存

AM000042

磁性配件，安装夹，35x37x19mm，跨度25.2-27.3mm，塑料，用于传感器MZ07，用于圆柱体，25轮。

10,10 €
您的价格

有库存

AM000043

磁性配件，安装夹，42x40x19mm，跨度32.6-35mm，塑料，用于传感器MZ07，用于圆柱体，32轮。

11,00 €
您的价格

有库存

AM000044

磁性配件，安装夹，50x45x19mm，跨度40.8-42.8mm，塑料，用于传感器MZ07，用于圆柱体，40轮。

11,00 €
您的价格

库存稀少

AM000045

磁性配件，安装夹，60x55x19mm，跨度50.7-53mm，塑料，用于传感器MZ07，用于圆柱体，50发。

11,00 €
您的价格

库存稀少

AM000046

磁性配件，安装夹，74x67x19mm，跨度63.4-66mm，塑料，用于传感器MZ07，用于圆柱体，63轮。

11,00 €
您的价格

库存稀少

AM000047

磁性配件，安装夹，47x39x10mm，跨度32.8-33.6mm，塑料，用于传感器9轮，用于气缸，32轮

16,20 €
您的价格

有库存

保护帽，特氟隆M12

AY98A607

附件传感器，特氟隆帽，Ø16mm 16长，内螺纹12，聚四氟乙烯（PTFE）。

10,40 €
您的价格

库存稀少

电源 24V DC / 100mA 开关放大器

NG530002

直流电源，单相，99x114x22mm，24V，0.1A，继电器输出数量2，100-264V AC 50Hz，100-264V AC 60Hz，螺钉连接，IP20，塑料，稳定的，输出电压，脉冲式

146,80 €
您的价格

有库存

用于 MZ07 /MZA7 金属的安装装置

AM000036

磁性配件，适配器，6,2x24x12mm，铝制

15,30 €
您的价格

有库存

AM000070

磁性配件，安装夹，12x30x25mm，跨度3.9-6.6mm，金属，用于传感器MZ07，用于气缸拉杆，螺钉安装

7,70 €
您的价格

有库存

AM000071

磁性配件，安装夹，16x30x30mm，跨度6.1-8.5mm，铝，用于传感器MZ07，用于气缸拉杆，螺钉安装

8,00 €
您的价格

有库存

AM000072

磁性配件，安装夹，18x30x38mm，跨度8.95-10.7mm，铝，用于传感器MZ07，用于气缸拉杆，螺钉安装

8,10 €
您的价格

有库存

AM000073

磁性配件，安装夹，16x30x25mm，跨度7.65-11.25mm，铝制，用于传感器MZ07，用于型材气缸，螺钉安装

7,70 €
您的价格

有库存

AM000074

磁性配件，安装夹，18x30x28mm，跨度10.8-14.2mm，铝制，用于传感器MZ07，用于轮廓缸，螺钉安装

8,00 €
您的价格

有库存

AM000075

磁性配件，安装夹，24x30x32mm，跨度13.25-16.88mm，铝制，用于传感器MZ07，用于型材气缸，螺钉安装

8,10 €
您的价格

有库存

AM000076

磁性配件，夹子，4x6,2x6,2mm，铝制

7,80 €
您的价格

有库存

AM000116

磁性附件，安装胶带，350x8mm，跨度25-90mm，用于传感器MZ07，不锈钢。

21,00 €
您的价格

有库存

AM98E153

磁性附件，安装带，259x9,5mm，跨度35-68mm，用于传感器MZ07，不锈钢材质。

19,10 €
您的价格

根据要求

数据表

图纸

产品合规性

杂项

链接

link

EPLAN宏观

种类	级别
eClass-7.0	27270104
eClass-7.1	27270104
eClass-8.0	27270104
eClass-9.0	27270104
eClass-9.1	27270104
ETIM-6.0	EC002544
ETIM-7.0	EC002544

特点	价值
符合RoHS标准	是
适应性强	是
IPF产品组	220个气缸传感器
包装尺寸	100 x 17 x 120mm
总重量	30g
海关税号	85365019
WEEE编号	40951076
