磁场传感器 - 梯形凹槽传感器

MZ150105

MZ150105
列表价格
60,60 €
数量 价格 储蓄
1 60,60 € –
5 58,78 € 3% / 1,82 €
10 57,57 € 5% / 3,03 €
20 55,75 € 8% / 4,85 €
50 53,33 € 12% / 7,27 €
库存稀少
磁性传感器, 圆柱体, 梯形槽, 14x20x14mm, 10-30V DC, 1x PNP NO, 电缆2m PUR（聚氨酯）, IP67, 锌压铸, LED, 2.8mT, 安装 从顶部, 传感器表面位置 设备中心
连接图

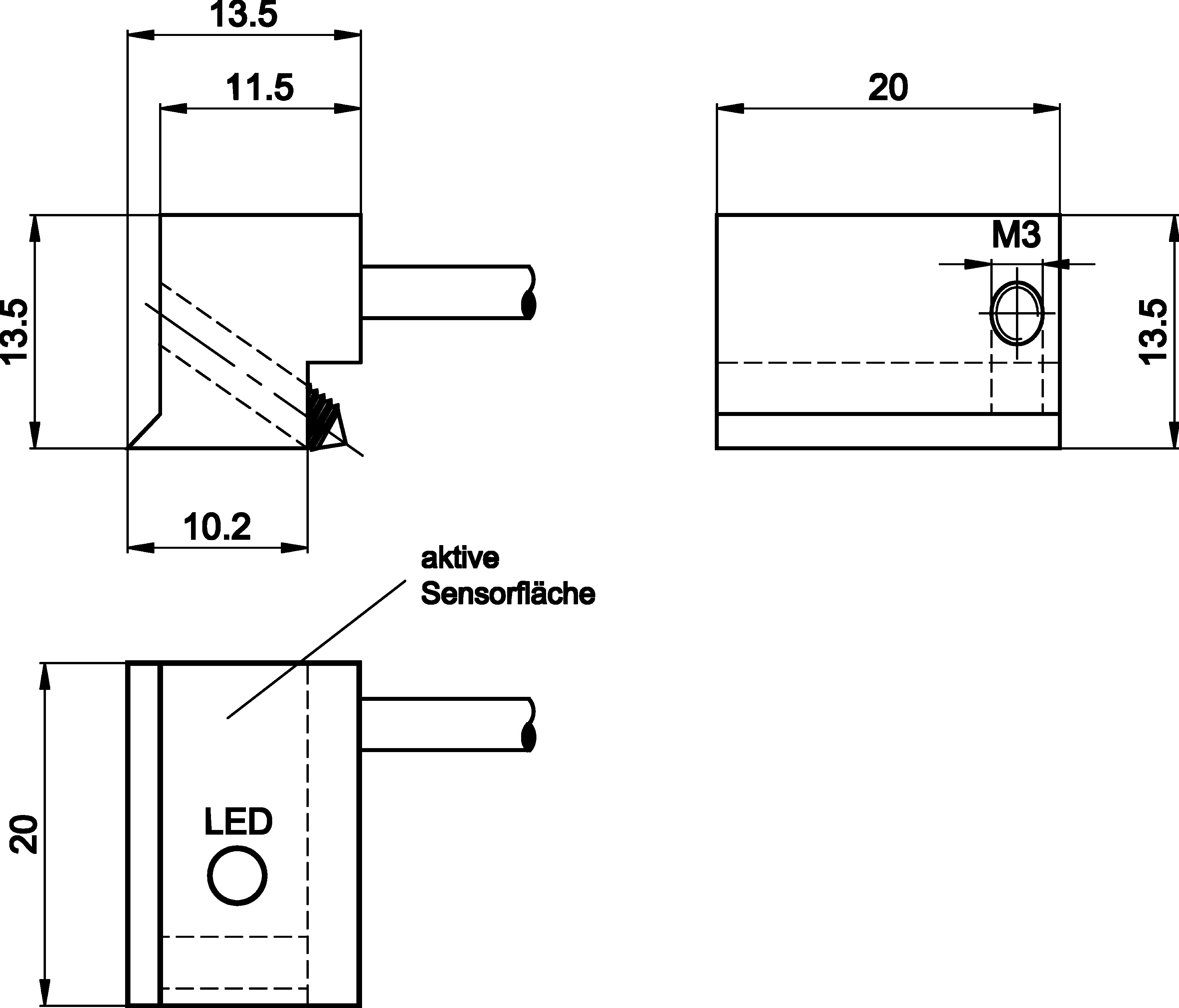

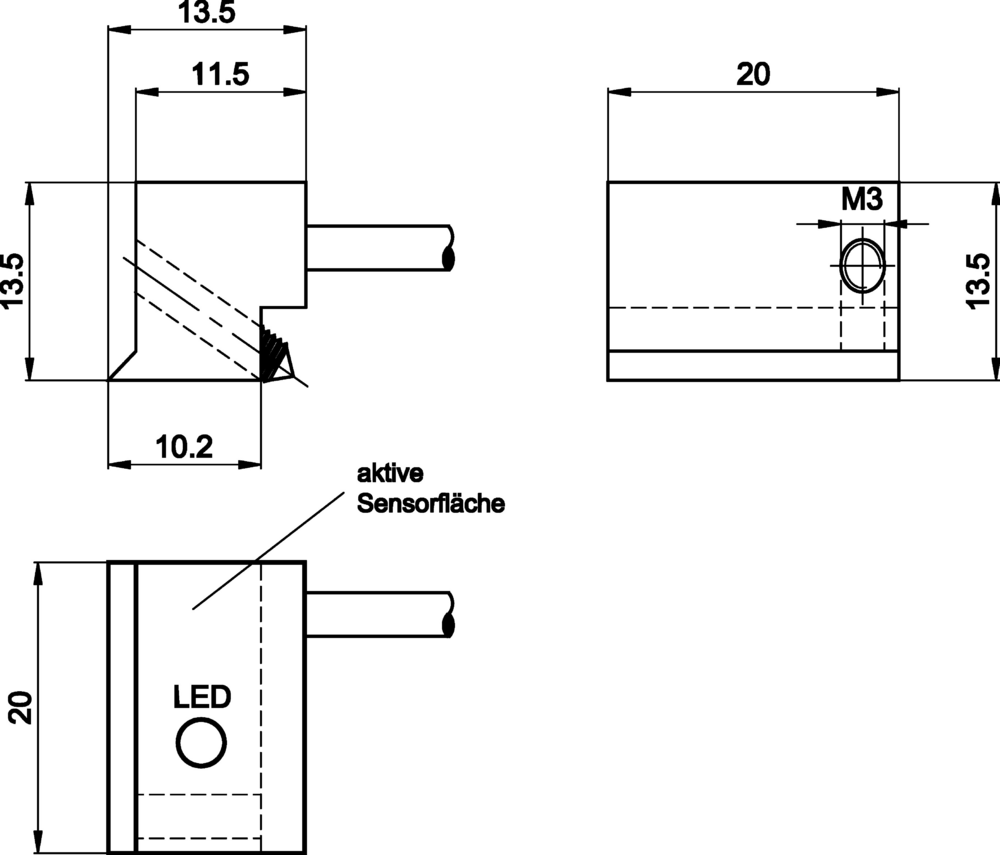

尺寸草图
3D模型
比较

磁场传感器 - 梯形凹槽传感器

在自动化技术领域的许多任务中，有必要识别气动和液压缸的运动过程，并精确地检测活塞的位置。为此，使用了磁性气缸传感器。

主要特点

环境温度
-25 - 75°C
恶劣的环境条件
是

机械特性

核心数量
3
设计
长方体
宽度
13.5mm
高度
13.5mm
电缆长度
2m
长度
20mm
传感器表面位置
设备的中心
安装通道，气缸槽
从头开始
保护程度（IP）
IP67
外壳材料
锌压铸
电缆护套的材料
抗冲击和抗振动性能
尺寸
20x13.5x13.5 毫米

电气性能

开关输出的数量
1
开关功能的类型
常开触点(NO)
电气连接的类型
电缆
开关输出的类型
PNP
额定开关电流
150mA
绝对滞后
1mm
空载电流
15mA
磁敏感度
2.8mT
开关频率
1,000Hz
感应器表面（活性）。
中间区域
电压下降
2V
绝对重复精度
0.1mm
显示
LED显示屏
模拟输出的相对线性偏差
电气连接
电缆杆 2 米
种类 级别
eClass-7.0 27270104
eClass-7.1 27270104
eClass-8.0 27270104
eClass-9.0 27270104
eClass-9.1 27270104
ETIM-6.0 EC002544
ETIM-7.0 EC002544
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 220个气缸传感器
包装尺寸 150 x 15 x 200mm
总重量 50g
二氧化碳足迹 0,4kg CO₂e
海关税号 85365019
WEEE编号 40951076
