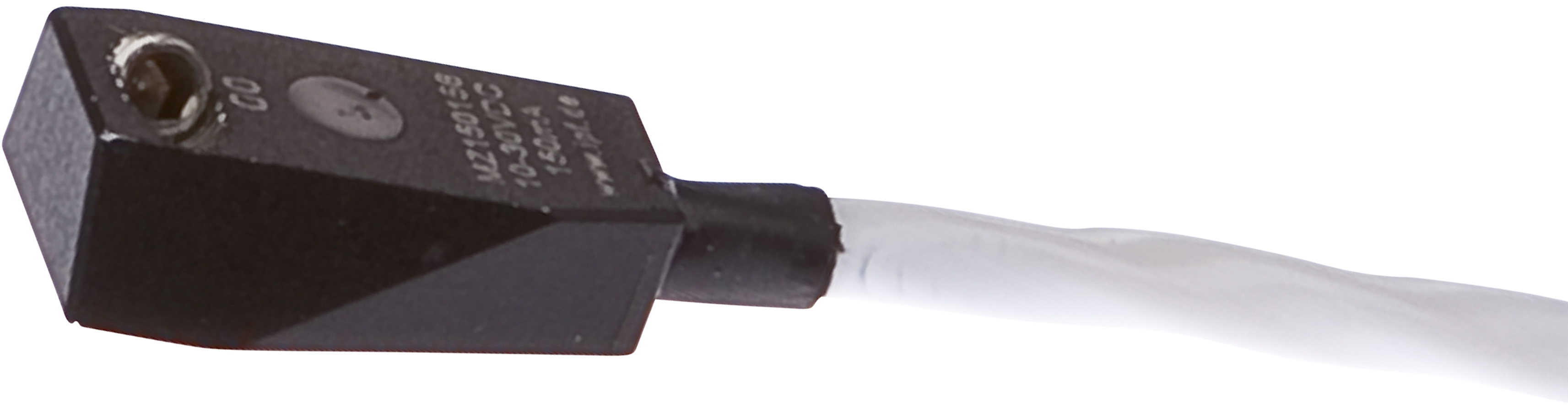

磁场传感器 - 梯形凹槽传感器

MZ150156

MZ150156
列表价格
92,50 €
数量 价格 储蓄
1 92,50 € –
5 89,73 € 3% / 2,78 €
10 87,88 € 5% / 4,63 €
20 85,10 € 8% / 7,40 €
50 81,40 € 12% / 11,10 €
有库存
磁性传感器，圆柱形，梯形槽，4.5×16×12毫米， 10-30V 直流，-25-130°C，1个 PNP 常开触点，M8 3极电缆插头 0.6m PTFE，IP67，铝制，2.8mT，自上而下安装，传感器表面位于设备中心
连接图

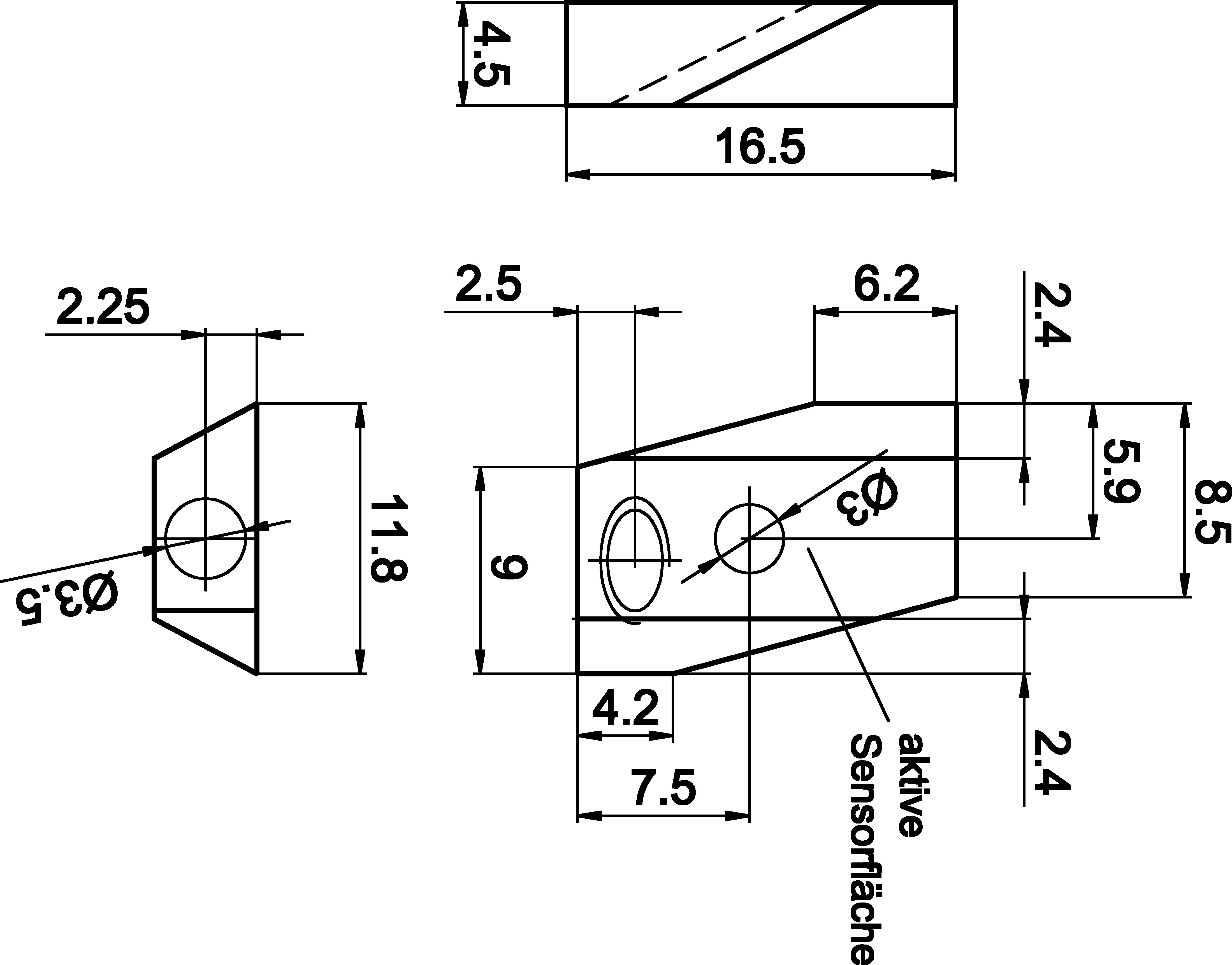

尺寸草图
3D模型
比较

磁场传感器 - 梯形凹槽传感器

在自动化技术中的许多应用中，需要检测气动和液压缸的运动过程，并精确测定活塞的位置。此时会使用磁性缸体传感器，这些传感器可通过适配器安装，或直接从外部安装在缸体上。

主要特点

环境温度
-25 - 130°C
连接器的环境温度
-25 - 70°C
重要说明
输出电子元件位于插头中。请勿拔下插头！
恶劣的环境条件
是

机械特性

设计
长方体
宽度
11.8mm
高度
4.5mm
电缆长度
0.6m
长度
16.5mm
传感器表面位置
设备的中心
安装通道，气缸槽
从头开始
保护程度（IP）
IP67
外壳材料
铝合金
电缆护套的材料
塑料（聚四氟乙烯）
抗冲击和抗振动性能
润滑油, 冷却润滑剂, 强烈冲击/运动
尺寸
16.5x11.8x4.5 毫米

电气性能

开关输出的数量
1
开关功能类型
常开触点(NO)
电气连接类型
电缆连接器M8
开关输出的类型
PNP
额定开关电流
150mA
绝对滞后
1mm
空载电流
15mA
磁敏感度
2.8mT
引脚数量
3
开关频率
1,000Hz
感应器表面（活性）。
中间区域
电压下降
2V
绝对重复精度
0.1mm
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
电气连接
电缆插头 M8 3 针 0.6 米
种类 级别
eClass-7.0 27270104
eClass-7.1 27270104
eClass-8.0 27270104
eClass-9.0 27270104
eClass-9.1 27270104
ETIM-6.0 EC002544
ETIM-7.0 EC002544
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 222个气缸传感器（高温）。
包装尺寸 100 x 17 x 120mm
总重量 20g
二氧化碳足迹 0,14kg CO₂e
海关税号 85365019
WEEE编号 40951076
