磁场传感器 - 梯形凹槽传感器

MZ15C936

MZ15C936
列表价格
83,40 €
数量 价格 储蓄
1 83,40 € –
5 80,90 € 3% / 2,50 €
10 79,23 € 5% / 4,17 €
20 76,73 € 8% / 6,67 €
50 73,39 € 12% / 10,01 €
有库存

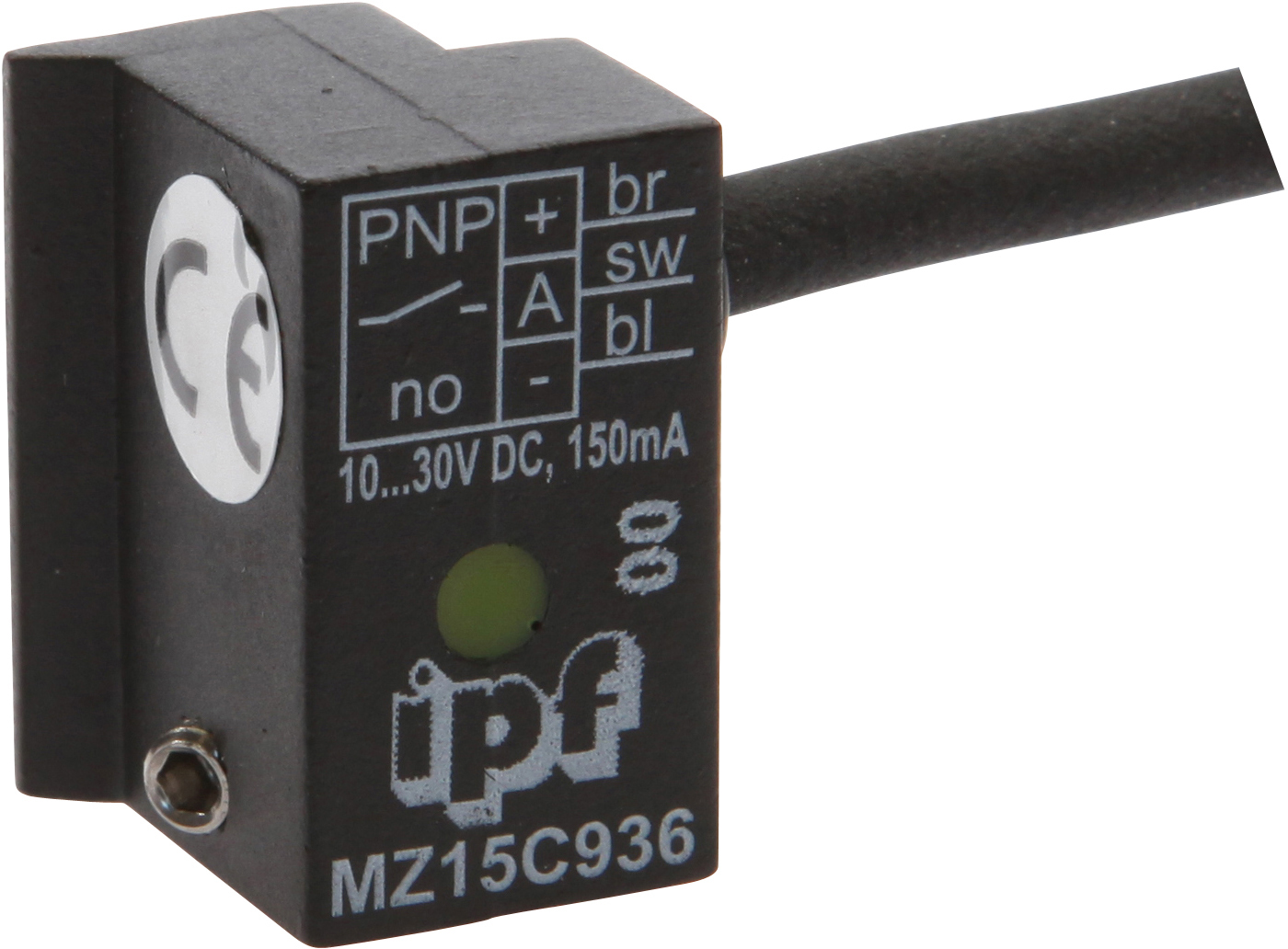

磁性传感器，圆柱形，梯形槽，14×20×14毫米， 10-30V 直流，1个 PNP 常开触点，10米 PUR（聚氨酯）电缆，IP67，锌压铸外壳，LED，2.8mT，自上而下安装，传感器表面位于设备中心
连接图

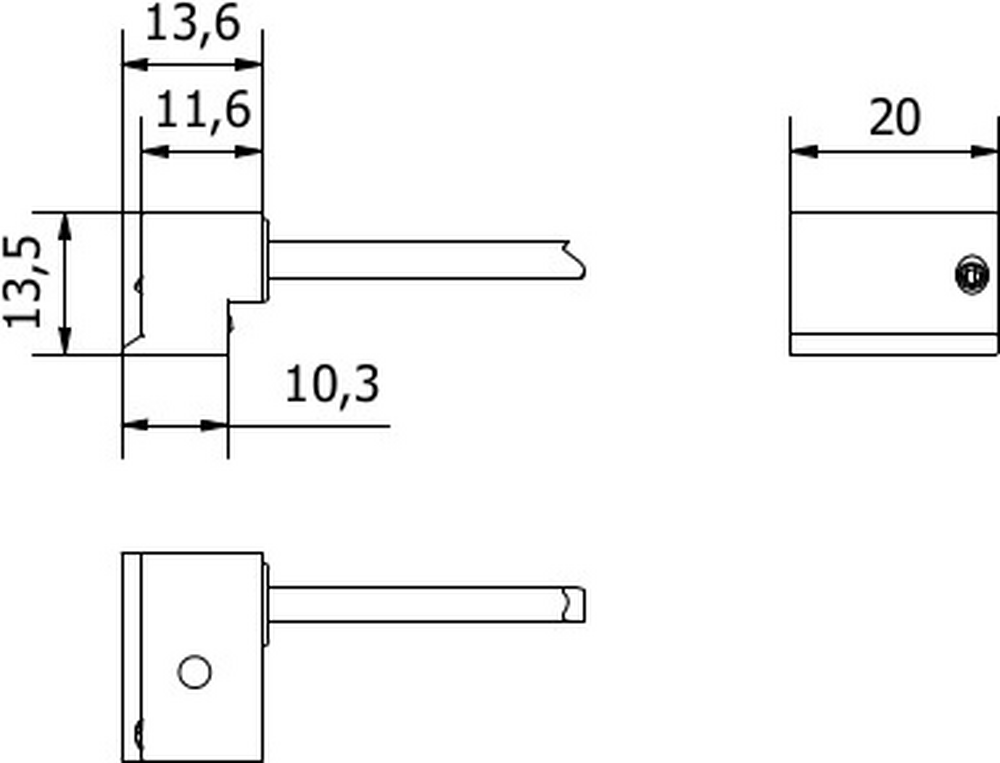

尺寸草图
3D模型
比较

磁场传感器 - 梯形凹槽传感器

在自动化技术中的许多应用中，需要检测气动和液压缸的运动过程，并精确测定活塞的位置。此时会使用磁性缸体传感器，这些传感器可通过适配器安装，或直接从外部安装在缸体上。

主要特点

环境温度
-25 - 75°C
恶劣的环境条件
是

机械特性

核心数量
3
设计
长方体
宽度
13.5mm
高度
13.5mm
电缆长度
10m
长度
20mm
传感器表面位置
设备的中心
安装通道，气缸槽
从头开始
保护程度（IP）
IP67
外壳材料
锌压铸
电缆护套的材料
塑料（PUR）
抗冲击和抗振动性能
润滑油, 冷却润滑剂, 强烈冲击/运动
尺寸
20x13.5x13.5 毫米

电气性能

开关输出的数量
1
开关功能类型
常开触点(NO)
电气连接类型
电缆
开关输出的类型
PNP
额定开关电流
150mA
绝对滞后
1mm
空载电流
15mA
磁敏感度
2.8mT
开关频率
1,000Hz
感应器表面（活性）。
中间区域
电压下降
2V
绝对重复精度
0.1mm
显示
LED显示屏
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
电气连接
电缆杆 10 米
种类 级别
eClass-7.0 27270104
eClass-7.1 27270104
eClass-8.0 27270104
eClass-9.0 27270104
eClass-9.1 27270104
ETIM-6.0 EC002544
ETIM-7.0 EC002544
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 223个气缸传感器（多种）。
包装尺寸 124 x 35 x 149mm
总重量 203g
二氧化碳足迹 1,59kg CO₂e
海关税号 85365019
WEEE编号 40951076
