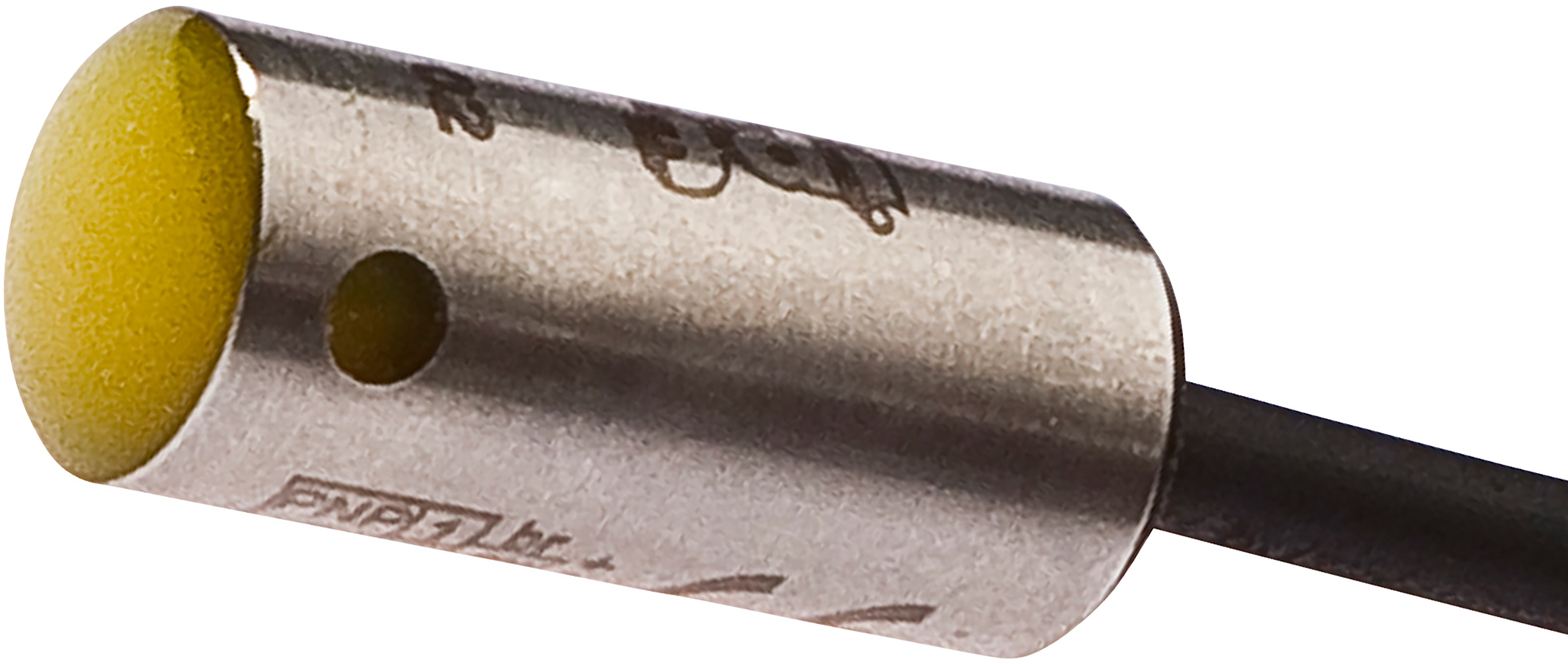

磁场传感器 - 气缸的传感器

MZR9A184

列表价格

88,70 €

数量	价格	储蓄
1	88,70 €	–
5	86,04 €	3% / 2,66 €
10	84,27 €	5% / 4,44 €
20	81,60 €	8% / 7,10 €
50	78,06 €	12% / 10,64 €

库存稀少

磁性传感器，圆柱体，9毫米圆形，Ø9毫米20长，10-30V DC，1个PNP NO，电缆6米PUR（聚氨酯），IP67，不锈钢1.4305，LED，2.8mT，安装侧面，传感器表面位置设备的中心

连接图

3D模型

比较

磁场传感器 - 气缸的传感器

在自动化技术领域的许多任务中，有必要识别气动和液压缸的运动过程，并精确地检测活塞的位置。为此，使用了磁性气缸传感器。

主要特点

环境温度: -25 - 75°C

恶劣的环境条件: 是

型号: 用于 9 毫米圆形

机械特性

线路直径: 3mm

核心数量: 3

设计: 缸体平坦

电缆长度: 6m

长度: 20mm

传感器表面位置: 设备的中心

保护程度（IP）: IP67

外壳材料: 不锈钢1.4305

电缆护套的材料: 塑料（PUR）

直径: 9mm

抗冲击和抗振动性能: 润滑油, 冷却润滑剂, 强烈冲击/运动

电气性能

开关输出的数量: 1

开关功能的类型: 常开触点(NO)

电气连接的类型: 电缆

开关输出的类型: PNP

额定开关电流: 150mA

绝对滞后: 1mm

空载电流: 15mA

磁敏感度: 2.8mT

开关频率: 1,000Hz

感应器表面（活性）。: 中间区域

电压下降: 2V

绝对重复精度: 0.1mm

显示: LED显示屏

模拟输出的相对线性偏差: 短路保护, 1 千万次负载变化
