磁场传感器 - 气缸的传感器

MZR9F001

列表价格

123,60 €

数量	价格	储蓄
1	123,60 €	–
5	119,89 €	3% / 3,71 €
10	117,42 €	5% / 6,18 €
20	113,71 €	8% / 9,89 €
50	108,77 €	12% / 14,83 €

有库存

磁性传感器，圆柱形，9mm 圆形，Ø9mm 20 长，10-30V DC，1x PNP NO，M12 电缆插头 4 针 1m PUR（聚氨酯），IP67，VA，2.8mT，传感器表面位置设备中心

连接图

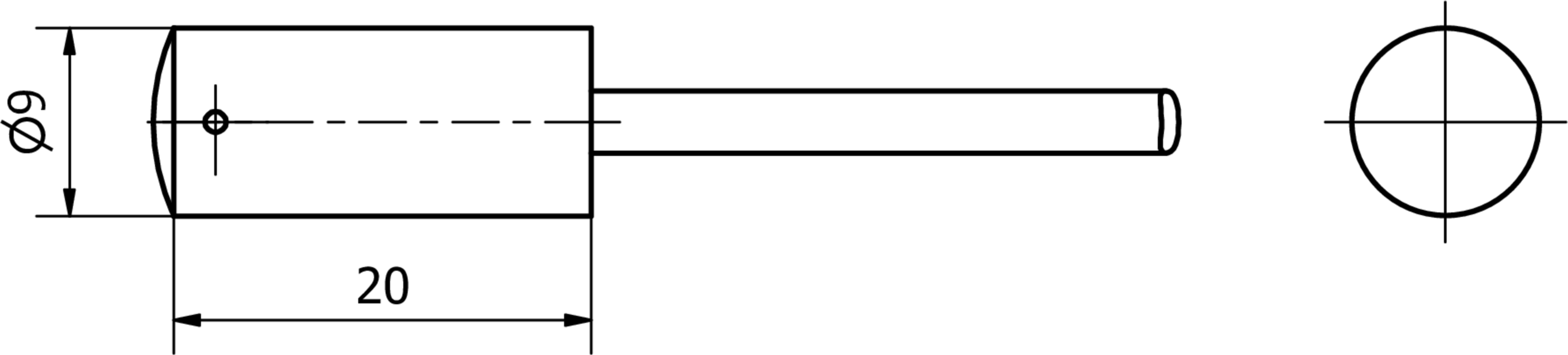

尺寸草图

3D模型

比较

磁场传感器 - 气缸的传感器

在自动化技术的许多任务中，都需要识别气缸和液压缸的运动过程并精确检测活塞的位置。磁性气缸传感器可通过适配器或直接从外部安装到气缸上。

主要特点

型号: 用于 9 毫米圆形

机械特性

导线截面: 0.14mm²

核心数量: 3

设计: 缸体平坦

电缆长度: 1m

长度: 20mm

传感器表面位置: 设备的中心

直径: 9mm

电气性能

开关输出的数量: 1

开关功能类型: 常开触点 (NO)

电气连接类型: M12 电缆连接器

开关输出的类型: PNP

额定开关电流: 150mA

绝对滞后: 1mm

空载电流: 15mA

磁敏感度: 2.8mT

绝对重复精度: 0.1mm

寻找配件 MZR9F001 在这些产品组中。

工具

传感器测试器

VY000004

直流电源，传感器测试仪，120x26x72mm，18V，0.04A，弹簧夹连接4针，IP20，塑料。

85,50 €
您的价格

有库存

多功能工具

AY000154

工具，螺丝刀组，内六角0.7毫米，内六角0.9毫米，内六角1.3毫米，内六角1.5毫米，内六角2毫米，槽口1.5毫米，槽口2毫米，槽口2.5毫米，铬钢

26,90 €
您的价格

有库存

连接技术

变频器M12

VY030224

信号转换, 10-35V DC, 1x NC/NO, M12 3针 0.3m, IP67, 塑料

71,90 €
您的价格

有库存

VY031124

逆变器, PNP/NPN, 10-35V DC, 1x NO, M12 3pin 0.3m, IP67, 塑料

71,90 €
您的价格

有库存

带LED的M12三线制电缆插座

VK200221

连接电缆，2 米，M12 插口 3 针斜角，自由电缆端头，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,10 €
您的价格

有库存

VK200225

连接电缆，2 米，M12 插座 3 针直插，自由电缆端头，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,10 €
您的价格

有库存

VK500221

连接电缆，5 米，M12 插口 3 针斜角，自由电缆终端 3 针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,60 €
您的价格

有库存

VK500225

连接电缆，5 米，M12 插座 3 针直电缆，3 针自由电缆端头，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,60 €
您的价格

有库存

VKA00221

连接电缆，10 米，M12 插口 3 针斜角，自由电缆端头，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

27,20 €
您的价格

有库存

VKA00225

连接电缆，10 米，M12 插口 3 针直通，自由电缆端头，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

27,20 €
您的价格

有库存

电缆插座 M12-插座 M8-连接器 3线制

VK030F60

连接电缆，0.3 米，M12 插口 3 针斜面，M8 插头 3 针直面，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

14,40 €
您的价格

有库存

VK030F64

连接电缆，0.3 米，M12 插座 3 针直插，M8 插头 3 针直插，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

14,40 €
您的价格

根据要求

VK060F60

连接电缆，0.6 米，M12 插口 3 针斜面，M8 插头 3 针直面，3x0.34mm²，PUR（聚氨酯），60V，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,30 €
您的价格

库存稀少

VK060F64

连接电缆，0.6 米，M12 插座 3 针直插，M8 插头 3 针直插，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,30 €
您的价格

有库存

VK100F60

连接电缆，1 米，M12 插口 3 针斜面，M8 插头 3 针直面，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,90 €
您的价格

有库存

VK100F64

连接电缆，1 米，M12 插座 3 针直插，M8 插头 3 针直插，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,90 €
您的价格

根据要求

VK150F60

连接电缆，1.5 米，M12 插口 3 针斜面，M8 插头 3 针直面，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,70 €
您的价格

库存稀少

VK150F64

连接电缆，1.5 米，M12 插座 3 针直插，M8 插头 3 针直插，3x0.34mm²，PUR（聚氨酯），60V，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,60 €
您的价格

有库存

VK200F60

连接电缆，2 米，M12 插座 3 针斜角型，M8 插头 3 针直型，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,30 €
您的价格

有库存

VK200F64

连接电缆，2 米，M12 插座 3 针直插，M8 插头 3 针直插，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,30 €
您的价格

有库存

VK300F60

连接电缆，3 米，M12 插座 3 针斜角型，M8 插头 3 针直型，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,20 €
您的价格

库存稀少

VK300F64

连接电缆，3 米，M12 插座 3 针直插，M8 插头 3 针直插，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,20 €
您的价格

有库存

VK500F60

连接电缆，5 米，M12 插口 3 针斜面，M8 插头 3 针直面，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,10 €
您的价格

有库存

VK500F64

连接电缆，5 米，M12 插座 3 针直插，M8 插头 3 针直插，3x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,10 €
您的价格

有库存

电缆插座 M12-插座，带LED灯 M8-连接器 3线制

VK030F62

连接电缆，0.3 米，M12 插座 3 针斜角型，M8 插头 3 针直型，3x0.34mm²，PUR（聚氨酯），IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,10 €
您的价格

有库存

VK060F62

连接电缆，0.6 米，M12 插口 3 针斜面，M8 插头 3 针直面，3x0.34mm²，PUR（聚氨酯），IP67，LED，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,70 €
您的价格

有库存

VK100F62

连接电缆，1 米，M12 插座 3 针斜面，M8 插头 3 针直面，3x0.34mm²，PUR（聚氨酯），IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,40 €
您的价格

有库存

VK150F62

连接电缆，1.5 米，M12 插口 3 针斜面，M8 插头 3 针直面，3x0.34mm²，PUR（聚氨酯），IP67，LED，防拖链和抗扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,90 €
您的价格

有库存

VK300F62

连接电缆，3 米，M12 插座 3 针斜角型，M8 插头 3 针直型，3x0.34mm²，PUR（聚氨酯），IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

22,00 €
您的价格

库存稀少

VK500F62

连接电缆，5 米，M12 插座 3 针斜角型，M8 插头 3 针直型，3x0.34mm²，PUR（聚氨酯），IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

22,80 €
您的价格

有库存

电缆插座M12 3线制

VK200021

连接电缆，2 米，M12 插口 3 针斜角，自由电缆终端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

11,60 €
您的价格

有库存

VK200025

连接电缆，2 米，M12 插座 3 针直插，自由电缆端头，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

11,60 €
您的价格

有库存

VK500021

连接电缆，5 米，M12 插口 3 针斜角，自由电缆终端 3 针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,70 €
您的价格

有库存

VK500025

连接电缆，5 米，M12 插座 3 针直插，自由电缆终端 3 针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,70 €
您的价格

有库存

VK50V021

连接电缆，5 米，M12 插口 3 针斜角，自由电缆终端，3x0.25mm²，PUR/PVC，Ø3.9mm，250V，-25-70°C，IP67

11,20 €
您的价格

有库存

VK50V025

连接电缆，5 米，M12 插口 3 针直通，电缆末端空闲，3x0.25mm²，PUR/PVC，Ø3.9mm，250V，-25-70°C，IP67

11,20 €
您的价格

有库存

VKA00021

连接电缆，10 米，M12 插口 3 针斜角，自由电缆终端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,70 €
您的价格

有库存

VKA00025

连接电缆，10 米，M12 插口 3 针直通，自由电缆终端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,70 €
您的价格

有库存

VKAE0021

连接电缆，15 米，M12 插口 3 针斜角，电缆自由端，3x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

24,90 €
您的价格

有库存

VKAE0025

连接电缆，15 米，M12 插座 3 针直头，自由电缆端头，3x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

24,90 €
您的价格

有库存

VKBE0021

连接电缆，25 米，M12 插口 3 针斜角，电缆自由端，3x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

35,60 €
您的价格

库存稀少

定时器阶段M12

VY030125

时间阶段, 开启延迟, 0-0.15s, 10-35V DC, 1x NO, M12 3pin 0.3m, IP67, 塑料, 电位器

71,90 €
您的价格

有库存

VY03E115

时间阶段, 关机延迟, 0.03s, 10-35V DC, 1x NO, M12 3pin 0.3m, IP67, 塑料

77,00 €
您的价格

有库存

VY200120

时间阶段，开启/关闭延迟，Ø20mm 60long, 65s, 10-30V DC, 1x NO, M12 4pin, IP67, 塑料, 示教式

82,90 €
您的价格

有库存

可现场安装的M12 4针电缆插座

VK003020

电缆插座，带角度，自动装配，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12 插座 4 针，IP67，PBT

10,10 €
您的价格

有库存

VK003024

电缆插座，直型，适合自行组装，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

10,50 €
您的价格

有库存

VK003520

电缆插座，带角度，适合自行组装，螺丝连接，Ø4-8mm，7.5A，250V，-30-130°C，M12母（插座）4针，IP67，PA 6（合成）。

13,40 €
您的价格

有库存

VK003820

电缆插座，有角度，适合自行组装，螺丝连接，Ø3-6.5mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

14,70 €
您的价格

有库存

VK003C20

电缆插座，带角度，自动装配，螺钉连接，Ø4-8mm，4A，240V，-25-90°C，M12 插座 4 针，IP67

12,50 €
您的价格

有库存

VK003C24

电缆插座，直型，适合自行组装，螺丝连接，Ø4-8mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

12,50 €
您的价格

有库存

VK003D20

电缆插座，有角度，适合自装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12母（插座）4针，IP67

15,30 €
您的价格

有库存

VK003D25

电缆插座，直形，适合自装，快速连接，Ø6-8mm，6A，50V，-25-85°C，M12母（插座）4针，IP67

16,60 €
您的价格

有库存

VK003S24

电缆插座，直形，适合自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12母（插座）4针，IP67

12,60 €
您的价格

有库存

脉冲/暂停计数器M12

CI200120

脉冲计数器, 60mm长, 10kHz, 1x预设, 10-30V DC, 1x PNP NO (NO), 连接器M12 4针, IP67, 塑料, 添加

82,90 €
您的价格

库存稀少

其他传感器

保护帽，特氟隆M12

AY98A607

附件传感器，特氟隆帽，Ø16mm 16长，内螺纹12，聚四氟乙烯（PTFE）。

11,10 €
您的价格

库存稀少

电源 24V DC / 100mA 开关放大器

NG530002

直流电源，单相，99x114x22mm，24V，0.1A，继电器输出数量2，100-264V AC 50Hz，100-264V AC 60Hz，螺钉连接，IP20，塑料，稳定的，输出电压，脉冲式

159,30 €
您的价格

有库存

装配

安装夹M12连接器/插座

AV000141

附件电缆插座，安装夹，13.5mm，PPO，包装单位5，附件用于电缆插座/连接器M12

17,40 €
您的价格

每包包含X件。

有库存

用于MZR9的固定材料

AM000011

配件磁性，安装夹，24x21x10mm，跨度9.2-9.94mm，聚甲醛（POM），用于传感器9轮，用于气缸，8轮，螺钉安装

12,80 €
您的价格

有库存

AM000012

配件磁性，安装夹，26x21x10mm，跨度11-11.9mm，聚甲醛（POM），用于传感器9轮，用于气缸，10轮，螺钉安装

12,80 €
您的价格

有库存

AM000013

配件磁性，安装夹，28x22x10mm，跨度12.5-13.2mm，聚甲醛（POM），用于传感器9轮，用于气缸，12轮，螺钉安装

12,80 €
您的价格

有库存

AM000014

配件磁性，安装夹，34x22x10mm，跨度16.5-17.2mm，聚甲醛（POM），用于传感器9轮，用于气缸，16轮，螺钉安装

13,30 €
您的价格

有库存

AM000015

配件磁性，安装夹，36x26x10mm，跨度20.7-21.7mm，聚甲醛（POM），用于传感器9轮，用于气缸，20轮，螺钉安装

13,30 €
您的价格

有库存

AM000016

配件磁性，安装夹，40x32x10mm，跨度26.5-28.2mm，聚甲醛（POM），用于传感器9轮，用于气缸，25轮，螺钉安装

13,30 €
您的价格

有库存

AM000021

磁性配件，安装夹，18x33x10mm，跨度3.6-11.3mm，锌，用于传感器9轮，用于气缸，气缸导轨，螺钉安装

12,80 €
您的价格

有库存

AM000022

配件磁性，安装夹，23x37x10mm，跨度4.4-14.1mm，锌，用于传感器9轮，用于气缸，气缸导轨，螺钉安装

14,90 €
您的价格

有库存

AM000023

配件磁性，安装夹，10mm宽，跨度35.2-37mm，塑料，用于传感器9轮，用于气缸，35轮，螺钉安装

20,30 €
您的价格

库存稀少

AM000024

配件磁性，安装夹，10mm宽，跨度43.7-45.1mm，塑料，用于传感器9轮，用于气缸，43轮，螺钉安装

23,80 €
您的价格

库存稀少

AM000025

配件磁性，安装夹，10mm宽，跨度52.5-54.5mm，塑料，用于传感器9轮，用于气缸，53轮，螺钉安装

23,50 €
您的价格

库存稀少

AM000026

配件磁性，安装夹，10mm宽，跨度66-69.5mm，塑料，用于传感器9轮，用于气缸，67轮，螺钉安装

49,70 €
您的价格

库存稀少

AM000029

磁性附件，安装胶带，5毫米宽，跨度16-28毫米，用于传感器MZR9，不锈钢材质。

27,70 €
您的价格

有库存

AM000030

磁性附件，安装胶带，5毫米宽，跨度16-28毫米，用于传感器MZR9，不锈钢材质。

28,70 €
您的价格

库存稀少

AM000031

磁性附件，安装胶带，5毫米宽，跨度16-28毫米，用于传感器MZR9，不锈钢材质。

28,70 €
您的价格

库存稀少

AM000032

磁性附件，安装带，5毫米宽，跨度28-39毫米，用于传感器MZR9，不锈钢。

29,10 €
您的价格

库存稀少

AM000033

磁性附件，安装带，5毫米宽，跨度27.5-38毫米，用于传感器MZR9，不锈钢。

19,40 €
您的价格

有库存

AM000047

磁性配件，安装夹，47x39x10mm，跨度32.8-33.6mm，塑料，用于传感器9轮，用于气缸，32轮

20,30 €
您的价格

库存稀少

数据表

pdf

个人数据表

PDF-文件, 869 KB

图纸

产品合规性

链接

link

EPLAN宏观

产品宣传单

白皮书

应用

pdf

实践表明 "坚固 "和 "耐用 "意味着什么

PDF-文件, 681 KB

种类	级别
eClass-7.0	27270104
eClass-7.1	27270104
eClass-8.0	27270104
eClass-9.0	27270104
eClass-9.1	27270104
ETIM-6.0	EC002544
ETIM-7.0	EC002544

特点	价值
符合RoHS标准	是
适应性强	是
符合TSCA标准	是
IPF产品组	223个气缸传感器（多种）。
包装尺寸	100 x 10 x 120mm
总重量	28g
二氧化碳足迹	0,21kg CO₂e
海关税号	85365019
WEEE编号	40951076
