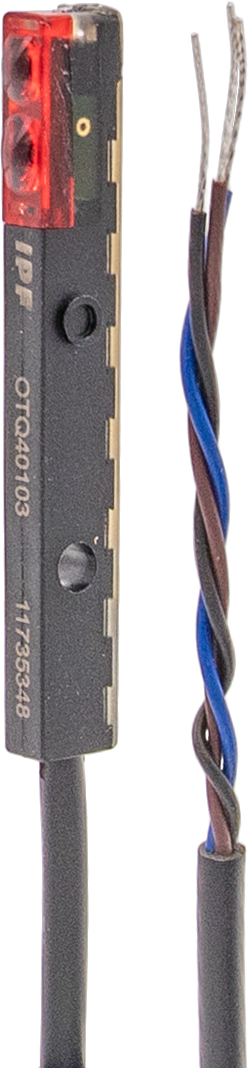

光学传感器 - 具有背景抑制功能的漫反射传感器
光学传感器无需接触即可工作。它们可以检测物体的任何属性（如形状、颜色、表面结构、材料）。其基本工作模式是基于光的发射和接收。有三种不同的类型： 1. 透射光传感器由两个独立的装置组成，一个是发射器，另一个是接收器，这两个装置相互对准。如果两个装置之间的光束被打断，集成在接收器中的开关输出就会改变其状态。2 采用逆反射式传感器时，发射器和接收器合二为一。发射光束通过安装在对面的反射器反射到接收器上。一旦光束中断，集成在设备中的开关输出就会改变其状态。3. 使用光扫描器时，发射器和接收器合二为一。发射的光束被要检测的物体反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。
主要特点
- 功能范围
- 干扰抑制
- 环境温度
- -10 - 50°C
- 开关触点
- 具有90%反射率的材料
光学特性
- 光源
- 无极性红灯
- 光束形式
- 观点
- 传感器的波长
- 660nm
- 焦点处的光斑直径
- 1mm
机械特性
- 线路直径
- 2.5mm
- 导线截面
- 0.1mm²
- 核心数量
- 3
- 设计
- 长方体
- 宽度
- 4mm
- 高度
- 44.8mm
- 电缆长度
- 2m
- 长度
- 6.2mm
- 最大紧固扭矩
- 0.25Nm
- 保护程度（IP）
- IP65
- 传感器的有效区域材料
- 塑料（PMMA）
- 外壳材料
- 塑料ASA
- 电缆护套的材料
- 塑料（PVC）
电气性能
- 响应/衰减时间
- 0.5ms
- 开关输出的数量
- 1
- 开关功能类型
- 常开触点（NO 表示 PNP） 常闭触点（NC 表示 NPN）
- 电气连接类型
- 电缆
- 开关输出的类型
- 推拉式
- 额定开关电流
- 50mA
- 操作原理
- 空载电流
- 30mA
- 切换距离
- 50mm
- 开关频率
- 1,000Hz
- 电压下降
- 2V
- 扫描功能
- 灯具开关
- 衰减时间
- 0.5ms
- 显示
- LED显示屏
- 模拟输出的相对线性偏差
- 短路保护, 1 千万次负载变化
连接技术
电缆连接器M8 3针可现场安装
剑鞘
逻辑模块顶帽导轨
逆变器 - 终端
装配
固定材料设计OTQ4
有库存
库存稀少
有库存
AY000116的安装系统
有库存
有库存
有库存
有库存
有库存
有库存
数据表
产品合规性
-
pdfUL符合性声明PDF-文件, 98 KB
-
pdfUKCA符合性声明PDF-文件, 474 KB
-
pdf材料合规性PDF-文件, 483 KB
-
pdf欧盟合格声明PDF-文件, 255 KB
-
pdfCCC符合性声明PDF-文件, 248 KB
-
pdfCSA符合性声明PDF-文件, 243 KB
链接
产品宣传单
-
pdfFlyer food and beveragePDF-文件, 1.7 MB
-
pdf薄膜行业传感器解决方案PDF-文件, 2.7 MB
-
pdf激发灵感的产品PDF-文件, 8.5 MB
白皮书
-
pdfWhitepaper food productionPDF-文件, 901 KB
-
pdfWhitepaper optical sensorsPDF-文件, 658 KB
-
pdfWhitepaper miniature sensorsPDF-文件, 588 KB
应用
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| UL / CSA 认证编号 | E486083 |
| 符合OzDS标准 | 是 |
| 符合POP要求 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 100个光学传感器 |
| 包装尺寸 | 77 x 25 x 123mm |
| 总重量 | 20g |
| 二氧化碳足迹 | 0,07kg CO₂e |
| 海关税号 | 85365019 |
| WEEE编号 | 40951076 |
