光学传感器 - 具有背景抑制功能的漫反射传感器

OTQ80576

OTQ80576
列表价格
178,40 €
数量 价格 储蓄
1 178,40 € –
5 173,05 € 3% / 5,35 €
10 169,48 € 5% / 8,92 €
20 164,13 € 8% / 14,27 €
50 156,99 € 12% / 21,41 €
有库存
光学传感器，按钮式，25x16x8mm， Sn：20-120，10-30V DC，1x PNP/NPN 推挽式，IO-Link，M8 插头连接器 4 针 0.2m PVC，IP67，塑料 ASA+PMMA，2kHz，红光非极化，点状，示教式
连接图

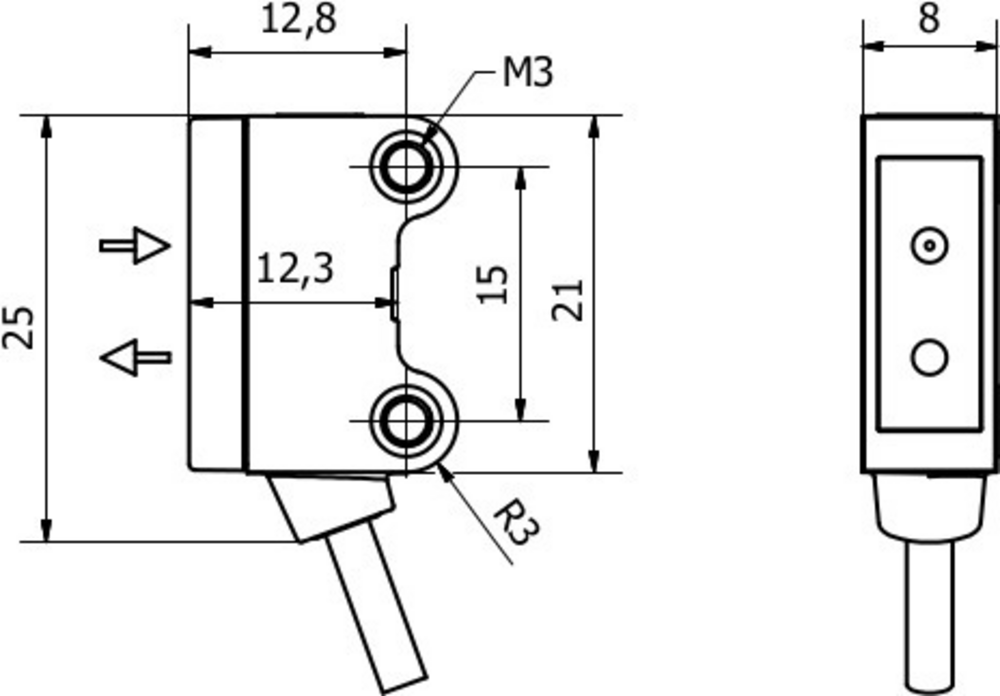

尺寸草图
3D模型
比较

光学传感器 - 具有背景抑制功能的漫反射传感器

光学传感器的功能是无接触的。它们检测物体，与它们的特性（如形状、颜色、表面结构、材料）无关。其基本工作原理是基于光的传输和接收。有三种不同的版本。1.穿透式传感器由两个独立的装置组成，一个是发射器，一个是接收器，它们相互对准。如果这两个设备之间的光束被中断，集成在接收器中的开关输出就会改变其状态。2.2.使用逆反射式传感器，发射器和接收器位于一个设备中。发出的光束被安装在设备对面的反射器反射回接收器。一旦光束被打断，集成在设备中的开关输出就会改变其状态。3.3.使用漫反射传感器，发射器和接收器都在一个设备中。发出的光束被要检测的物体所反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。

主要特点

功能范围
干扰抑制
环境温度
-25 - 50°C
开关触点
具有90%反射率的材料
IO-Link版本
V1.1

光学特性

光源
无极性红灯
光束形式
观点
传感器的波长
644nm
测量范围开始时的光斑直径
4.3mm
测量范围结束时的光斑直径
7mm

机械特性

导线截面
0.08mm²
核心数量
4
设计
长方体
宽度
8mm
高度
25.1mm
电缆长度
0.2m
长度
15.8mm
保护程度（IP）
IP67
传感器的有效区域材料
塑料（PMMA）
外壳材料
塑料ASA
电缆护套的材料
塑料（PVC）
尺寸
15.8x8x25.1 毫米

电气性能

响应/衰减时间
0.25ms
开关输出的数量
1
开关功能的类型
常开触点（NO，用于 PNP） 常闭触点（NC，用于 NPN） - 可调
电气连接的类型
电缆连接器M8
开关输出的类型
推拉式
额定开关电流
50mA
设置程序
教学活动
空载电流
40mA
引脚数量
4
切换距离
20 - 120mm
开关频率
2,000Hz
电压下降
2V
扫描功能
光照/暗照模式
衰减时间
0.25ms
支持的通信接口
IO-Link
死区
0 - 3
显示
LED显示屏
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
工作电压
10-30VDC
电气连接
M8 4 针 4 线连接器 0.2 米
寻找配件 OTQ80576 在这些产品组中。

连接技术

电缆插座M8 4线

VK200371
VK200371
连接电缆，2 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,80 €
您的价格
有库存
VK200375
VK200375
连接电缆，2 米，M8 插口 4 针直通，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,80 €
您的价格
有库存
VK300375
VK300375
连接电缆，3 米，M8 4 针，自由电缆末端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,60 €
您的价格
有库存
VK500371
VK500371
连接电缆，5 米，M8 插口 4 针斜角，电缆自由端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,70 €
您的价格
有库存
VK500375
VK500375
连接电缆，5米，M8母型（插座）4针直通，自由导体端4针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。
18,70 €
您的价格
有库存
VKA00371
VKA00371
连接电缆，10 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,30 €
您的价格
有库存
VKA00375
VKA00375
连接电缆，10 米，M8 插口 4 针直通，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,30 €
您的价格
有库存
VKAE0371
VKAE0371
连接电缆，15 米，M8 插口 4 针斜角，电缆自由端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存
VKAE0375
VKAE0375
连接电缆，15 米，M8 插口 4 针直电缆，自由电缆终端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存

电缆插座M8 4针，可现场安装

VK003071
VK003071
电缆插座，有角度，适合自行组装，焊接连接，Ø3.5-5mm，4A，30V，-40-85°C，M8母（插座）4针，IP67，黄铜
13,70 €
您的价格
库存稀少
VK003075
VK003075
电缆插座，直形，适合自行组装，焊接连接，Ø3.5-5mm，4A，30V，-40-85°C，M8母（插座）4针，IP67，黄铜
13,50 €
您的价格
库存稀少
VK003171
VK003171
电缆插座，有角度，适合自行组装，螺丝连接，Ø5mm，4A，60V，-40-85°C，M8母（插座）4针，IP67，聚酰胺PA
26,70 €
您的价格
有库存
VK003175
VK003175
电缆插座，直形，适合自行组装，螺丝连接，Ø3.5-5mm，4A，30V，-40-85°C，M8母（插座）4针，IP67，黄铜
12,50 €
您的价格
有库存
VK003275
VK003275
电缆插座，直形，适合自行组装，螺丝连接，Ø13.7mm，屏蔽，4A，30V，-30-85°C，M8母（插座）4针，IP67，黄铜镀镍
39,00 €
您的价格
有库存
VK003S75
VK003S75
电缆插座，直形，适合自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M8母（插座）4针，IP67
14,60 €
您的价格
有库存

剑鞘

AY000141
AY000141
塑料护套，Ø17mm，内径10mm，-40-250°C，玻璃纤维加硅橡胶，短期抗焊接飞溅1200°C，抗拉强度400N，柔性，阻燃，码放良好
39,30 €
您的价格
有库存

装配

固定材料设计Q8/2

AO000075
AO000075
附件 光学, 安装角度支架, M3x0.5 12long, 传感器的安装材料, 支架, 钢铁
8,00 €
您的价格
有库存
AO000076
AO000076
附件 光学, 安装角度支架, M3x0.5 13long, 传感器的安装材料, 支架, 钢铁
8,00 €
您的价格
库存稀少
AO000580
AO000580
光学配件，安装角钢支架，34x7,5x23mm，不锈钢材质
20,00 €
您的价格
根据要求
AY000116
AY000116
附件传感器，夹具套件，金属，球状接头
32,20 €
您的价格
有库存
种类 级别
eClass-7.0 27270904
eClass-7.1 27270904
eClass-8.0 27270904
eClass-9.0 27270904
eClass-9.1 27270904
ETIM-6.0 EC002719
ETIM-7.0 EC002719
特点 价值
符合RoHS标准 是
适应性强 是
UL / CSA 认证编号 E486083
符合OzDS标准 是
符合POP要求 是
符合TSCA标准 是
IPF产品组 100个光学传感器
包装尺寸 77 x 25 x 123mm
总重量 28g
二氧化碳足迹 0,05kg CO₂e
海关税号 85365019
WEEE编号 40951076
