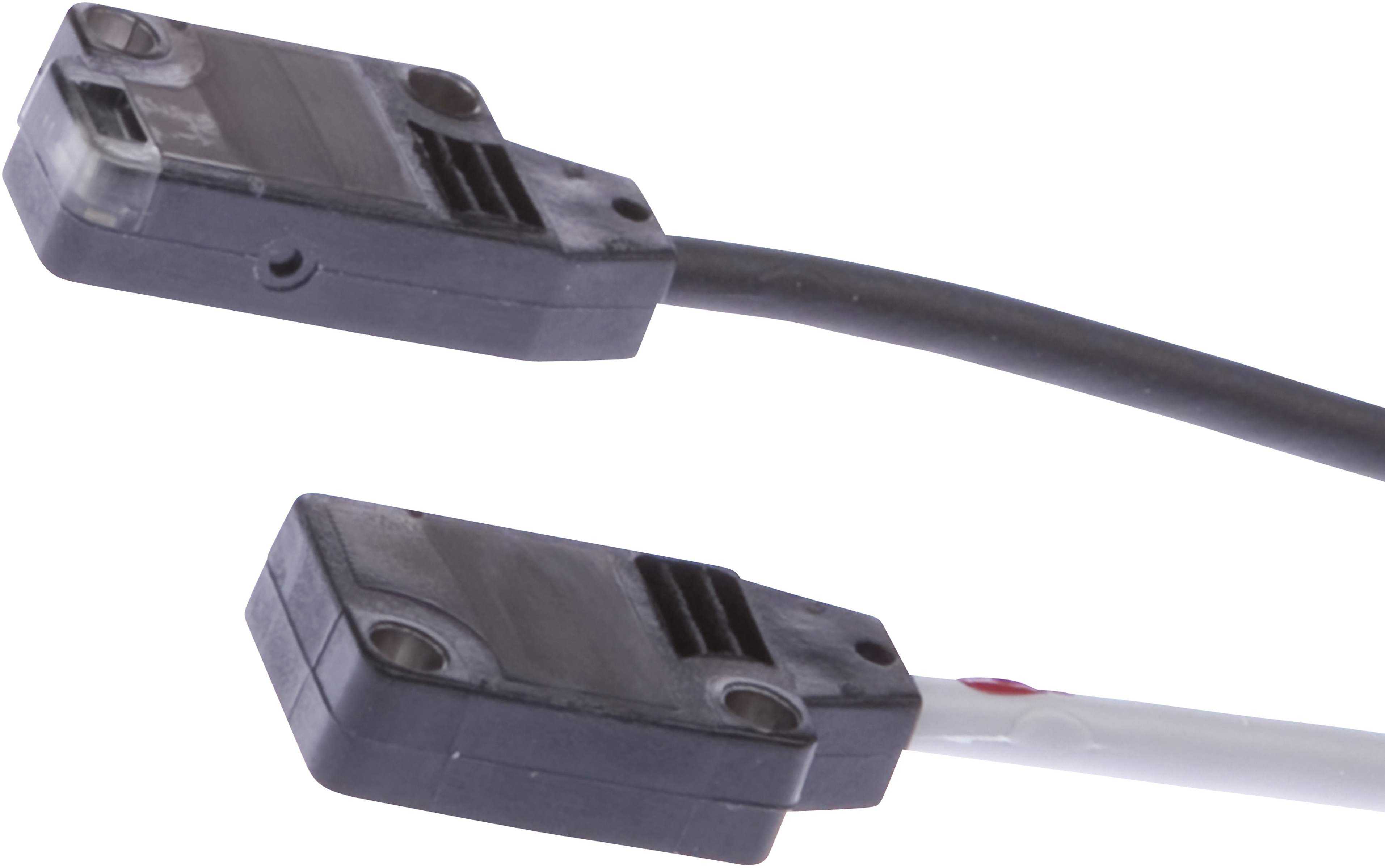

光学传感器 - 穿透式传感器
光学传感器的功能是无接触的。它们检测物体，与它们的特性（如形状、颜色、表面结构、材料）无关。其基本工作原理是基于光的传输和接收。有三种不同的版本。1.穿透式传感器由两个独立的装置组成，一个是发射器，一个是接收器，它们相互对准。如果这两个设备之间的光束被中断，集成在接收器中的开关输出就会改变其状态。2.2.使用逆反射式传感器，发射器和接收器位于一个设备中。发出的光束被安装在设备对面的反射器反射回接收器。一旦光束被打断，集成在设备中的开关输出就会改变其状态。3.3.使用漫反射传感器，发射器和接收器都在一个设备中。发出的光束被要检测的物体所反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。
主要特点
- 环境温度
- -25 - 55°C
- 型号
- 光屏障
光学特性
- 光源
- 无极性红灯
- 光束形式
- 观点
- 传感器的波长
- 680nm

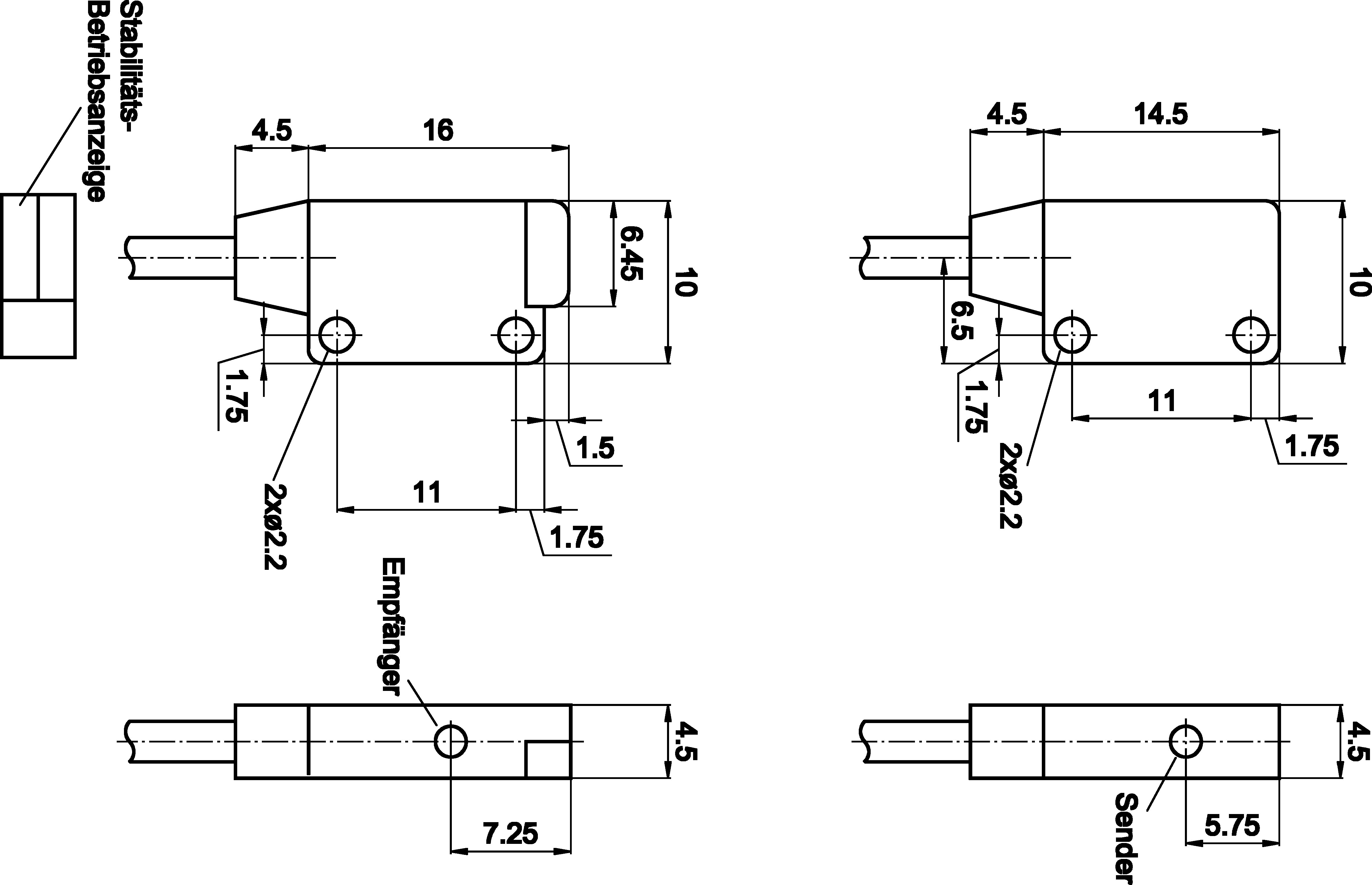

机械特性
- 线路直径
- 2.5mm
- 导线截面
- 0.1mm²
- 核心数量
- 3
- 设计
- 长方体
- 宽度
- 14.5mm
- 高度
- 4.5mm
- 电缆长度
- 2m
- 长度
- 10mm
- 储存温度
- -30 - 70°C
- 抗冲击性
- 50g
- 保护程度（IP）
- IP67
- 抗震性
- 500Hz
- 传感器的有效区域材料
- 塑料（PAR）
- 外壳材料
- 塑料PET
- 电缆护套的材料
- 塑料（PVC）
- 工作距离范围
- 0 - 150mm
电气性能
- 响应/衰减时间
- 0.5ms
- 开关功能的类型
- 常开触点(NO)

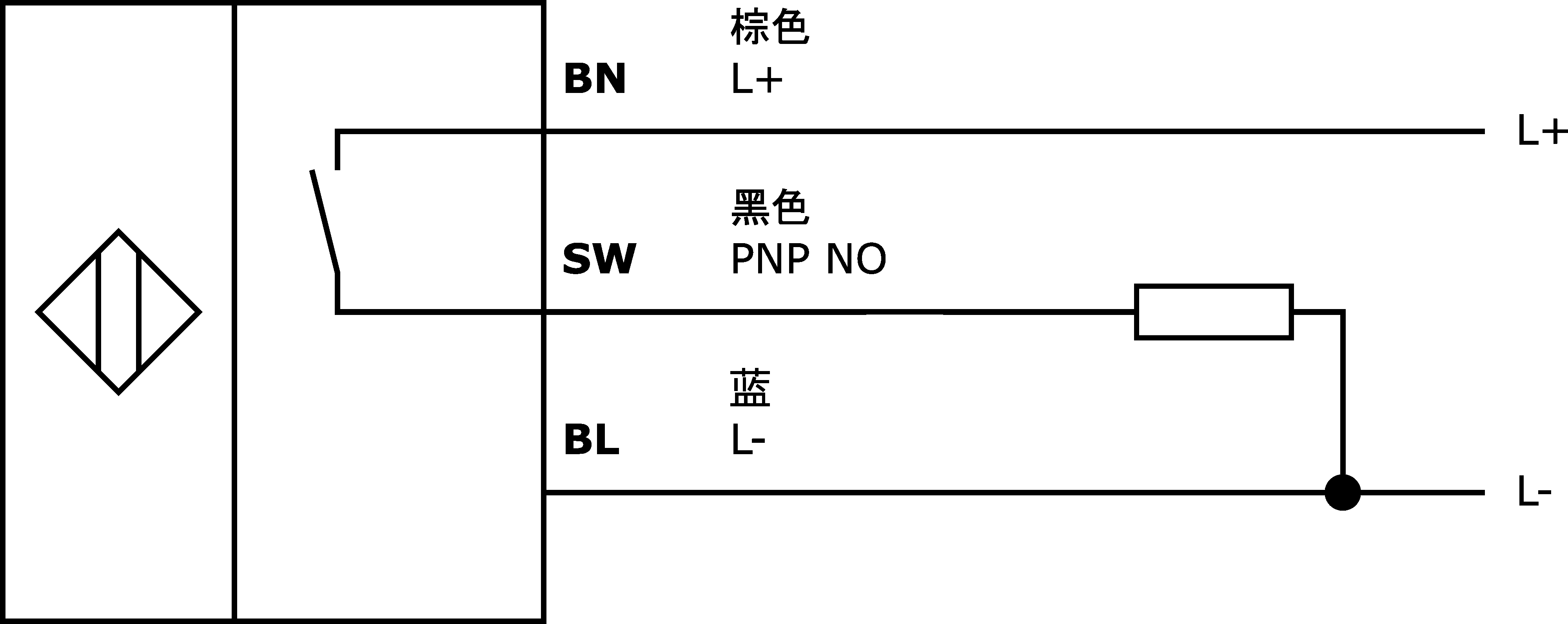

- 电气连接的类型
- 电缆
- 开关输出的类型
- PNP
- 额定开关电流
- 50mA
- 空载电流，接收器
- 15mA
- 空载电流，发射器
- 10mA
- 残余纹波
- 10%
- 切换距离
- 0 - 150mm
- 开关频率
- 1,000Hz
- 电压下降
- 2V
- 扫描功能
- 暗开关
- 衰减时间
- 0.5ms
- 绝对重复精度
- 0.05mm
- 显示
- LED显示屏
- 模拟输出的相对线性偏差
- 短路保护, 1 千万次负载变化
寻找配件 OYQ40100
在这些产品组中。
连接技术
电缆连接器M12 4针，可现场安装
电缆连接器M8 3针可现场安装
剑鞘
装配
固定材料设计 OYQ4
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合OzDS标准 | 是 |
| 符合POP要求 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 100个光学传感器 |
| 包装尺寸 | 77 x 25 x 123mm |
| 总重量 | 60g |
| 二氧化碳足迹 | 0,24kg CO₂e |
| 海关税号 | 85365019 |
| WEEE编号 | 40951076 |
