光学传感器 - 穿透式传感器

OYQ40203

OYQ40203
列表价格
128,60 €
数量 价格 储蓄
1 128,60 € –
5 124,74 € 3% / 3,86 €
10 122,17 € 5% / 6,43 €
20 118,31 € 8% / 10,29 €
50 113,17 € 12% / 15,43 €
根据要求

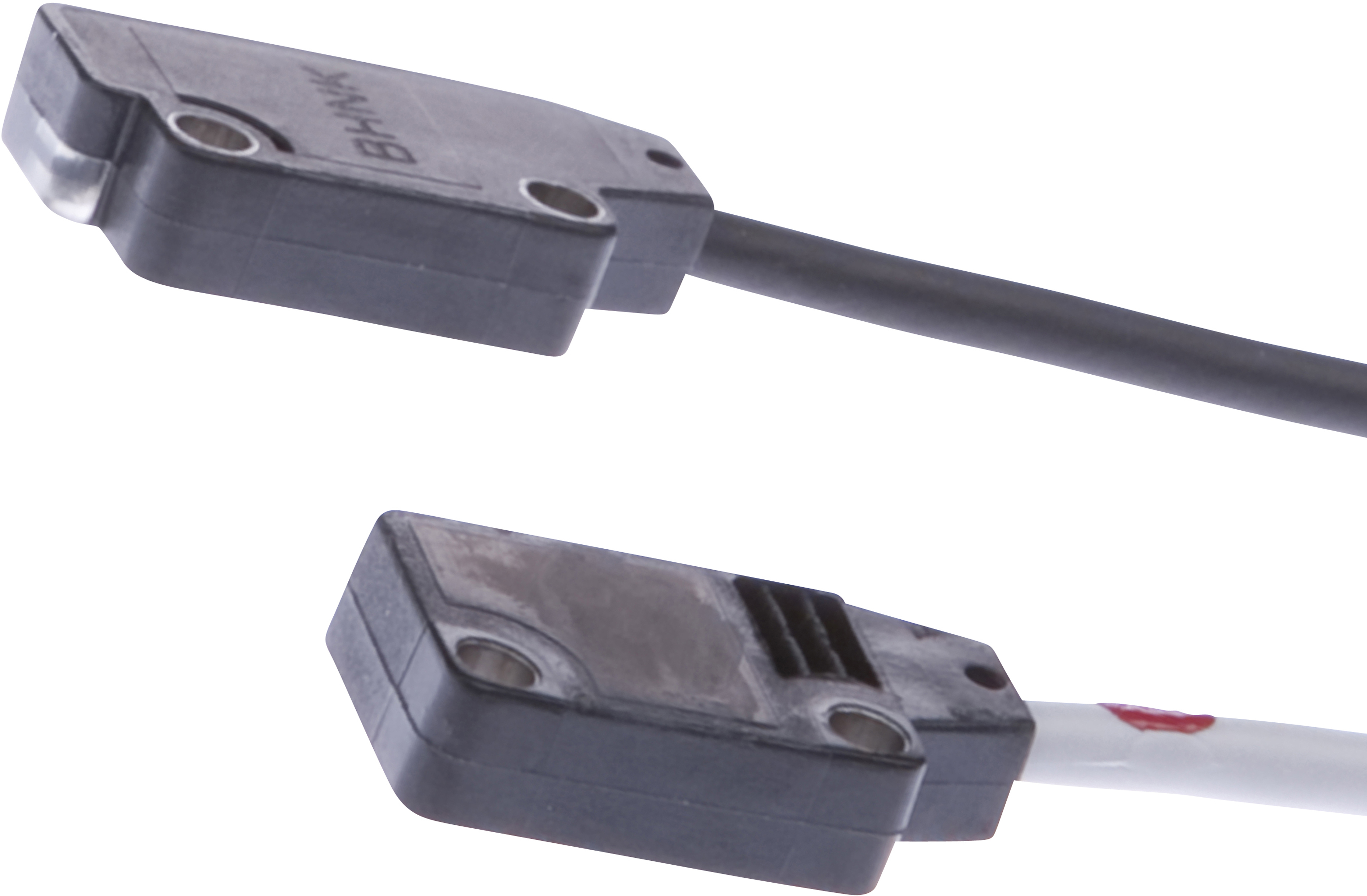

光学传感器，光电开关，4.5×10×14毫米，检测距离：0.5米，12-24V 直流，PNP 常闭，2米 PVC 电缆，IP67 防护等级，PET+聚醚醚酮塑料材质，非偏振红光
包括 坚果, 螺钉, 发射器和接收器, 垫圈
连接图
比较

光学传感器 - 穿透式传感器

光电传感器采用非接触式工作原理。它们能够检测各种物体，无论其性质如何（例如形状、颜色、表面结构、材质）。其基本工作原理基于光的发射与接收。 光学传感器主要分为三种类型：1. 单向光电开关由两个独立的装置组成，即发射器和接收器，二者需对准彼此。当两装置之间的光束被阻断时，接收器内置的开关输出状态会发生变化。 2. 反射式光电开关的发射器和接收器集成于同一设备中。发射的光束经由对面安装的反射器反射至接收器。一旦光束被阻断，设备内置的开关输出状态即发生变化。 3. 光电开关的发射器和接收器集成在同一台设备中。发射的光束被待检测物体反射。一旦接收器检测到反射光，设备内置的开关输出状态就会发生变化。

主要特点

环境温度
-25 - 55°C
型号
光屏障

光学特性

光源
无极性红灯
光束形式
观点
传感器的波长
680nm

机械特性

线路直径
2.5mm
导线截面
0.1mm²
核心数量
3
设计
长方体
宽度
14.5mm
高度
4.5mm
电缆长度
2m
长度
10mm
储存温度
-30 - 70°C
抗冲击性
50g
保护程度（IP）
IP67
抗震性
500Hz
传感器的有效区域材料
塑料（PAR）
外壳材料
塑料PET
电缆护套的材料
塑料（PVC）

电气性能

响应/衰减时间
0.5ms
开关功能类型
常闭触点 (NC)
电气连接类型
电缆
开关输出的类型
PNP
额定开关电流
50mA
空载电流，接收器
15mA
空载电流，发射器
10mA
残余纹波
10%
切换距离
0 - 500mm
开关频率
1,000Hz
电压下降
2V
扫描功能
灯具开关
衰减时间
0.5ms
绝对重复精度
0.05mm
工作距离范围
0 - 500mm
显示
LED显示屏
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
种类 级别
eClass-7.0 27270901
eClass-7.1 27270901
eClass-8.0 27270901
eClass-9.0 27270901
eClass-9.1 27270901
ETIM-6.0 EC002716
ETIM-7.0 EC002716
特点 价值
符合RoHS标准 是
适应性强 是
符合OzDS标准 是
符合POP要求 是
符合TSCA标准 是
IPF产品组 100个光学传感器
包装尺寸 77 x 25 x 123mm
总重量 60g
二氧化碳足迹 0,26kg CO₂e
海关税号 85365019
WEEE编号 40951076
