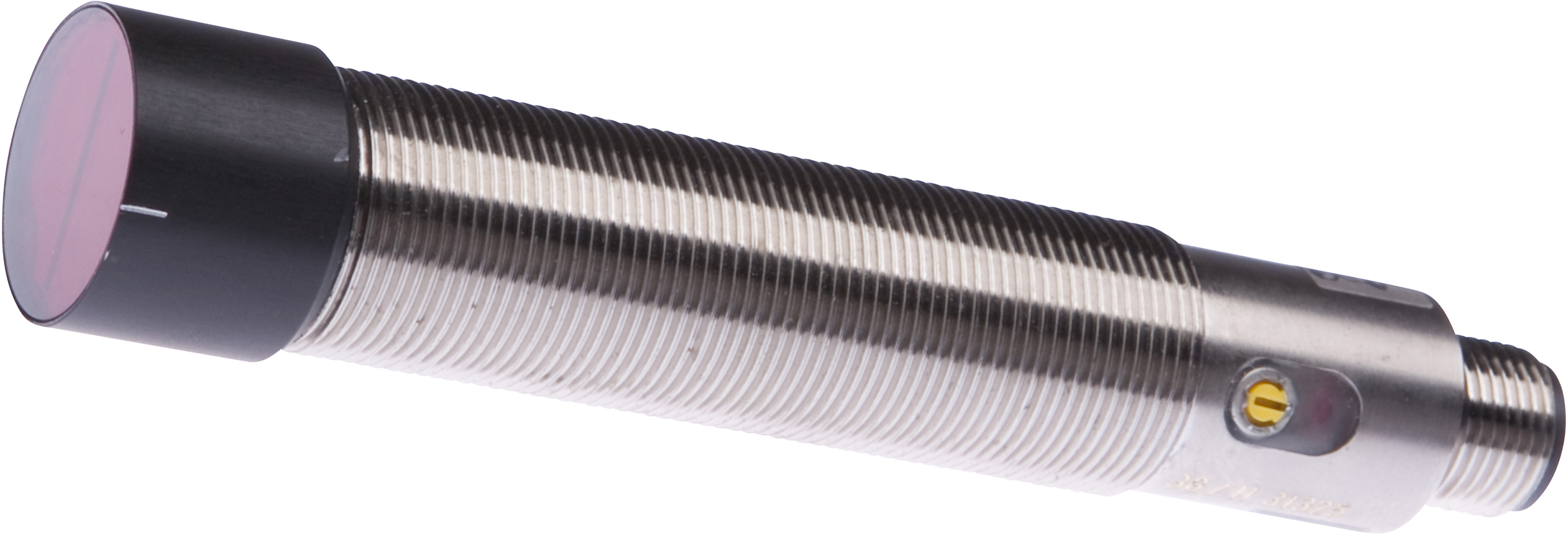

激光传感器 - 穿透式传感器接收器

PE18C715

列表价格

969,40 €

数量	价格	储蓄
1	969,40 €	–
5	940,32 €	3% / 29,08 €
10	920,93 €	5% / 48,47 €
20	891,85 €	8% / 77,55 €
50	853,07 €	12% / 116,33 €

有库存

激光传感器，穿透式传感器接收器，M18x1 106long，孔径16x1mm，Sn:10m, 12-32V DC, PNP/NPN推挽式, 0-10V, 连接器M12 4pin, IP67, 金属+玻璃, 激光二极管, 红光

包括坚果

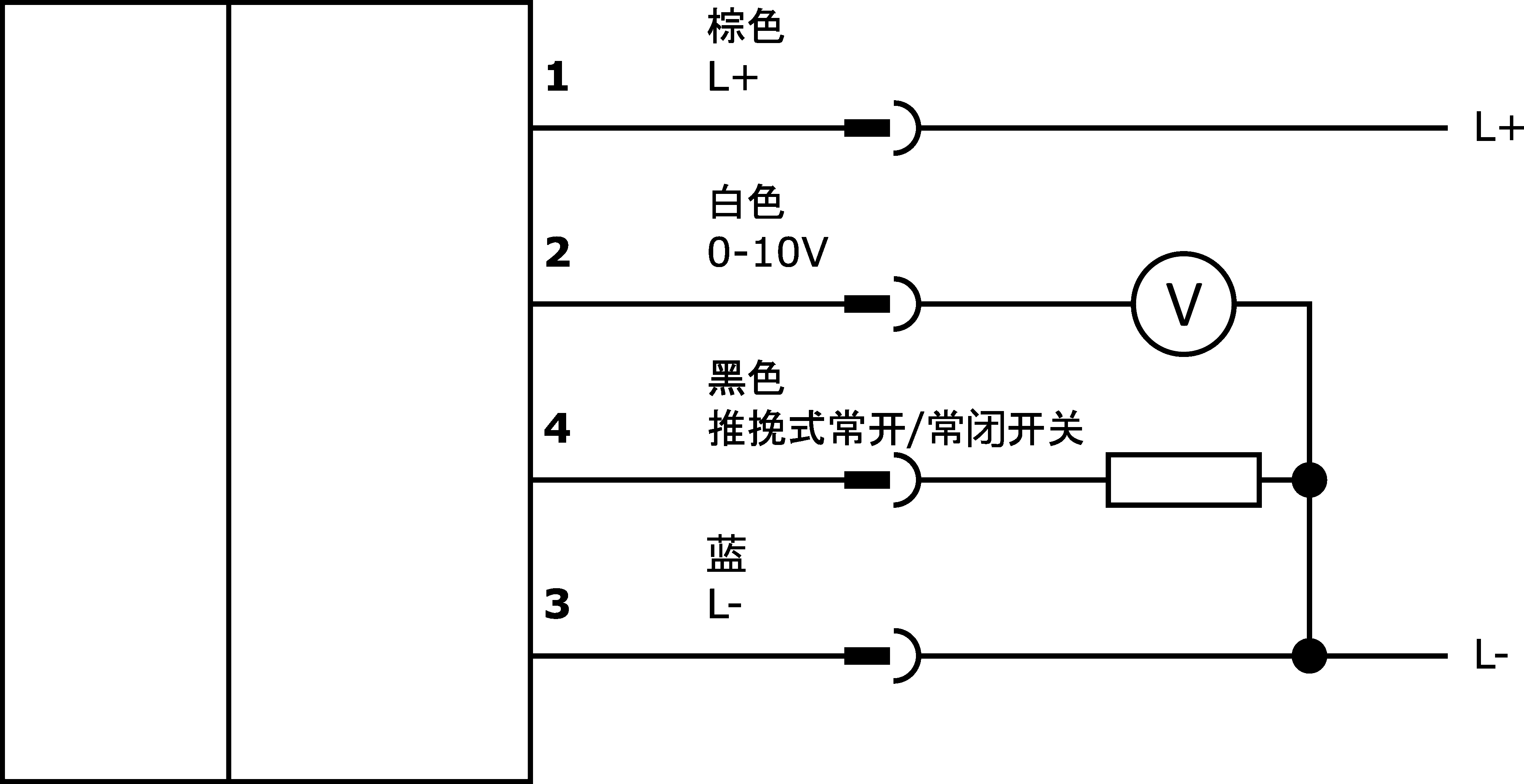

连接图

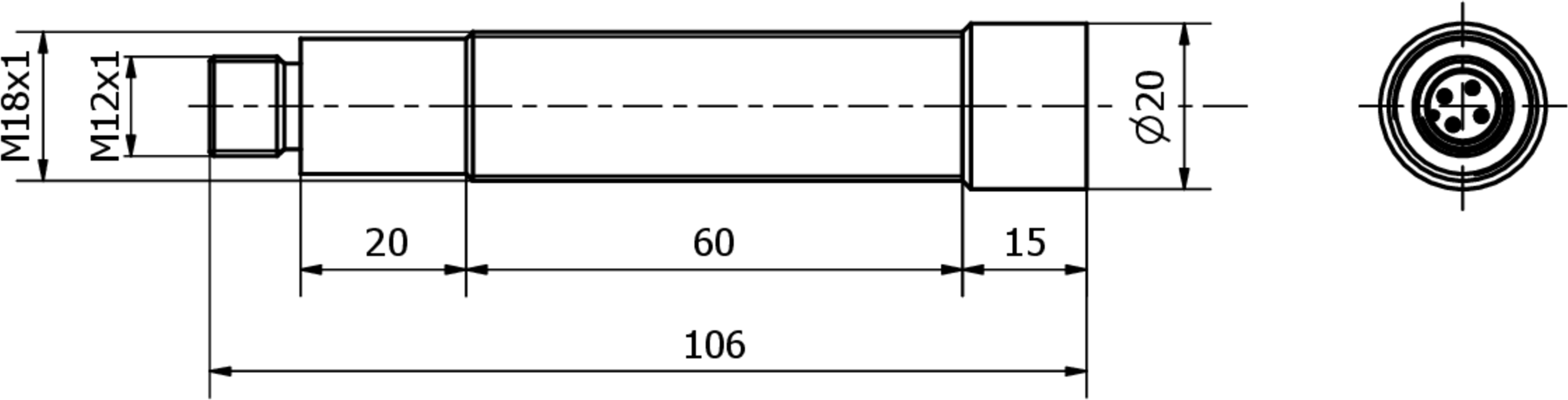

尺寸草图

3D模型

比较

激光传感器 - 穿透式传感器接收器

光学传感器的功能是无接触的。它们检测物体，与它们的特性（如形状、颜色、表面结构、材料）无关。其基本工作原理是基于光的传输和接收。有三种不同的版本。1.穿透式传感器由两个独立的装置组成，一个是发射器，一个是接收器，它们相互对准。如果这两个设备之间的光束被中断，集成在接收器中的开关输出就会改变其状态。2.2.使用逆反射式传感器，发射器和接收器位于一个设备中。发出的光束被安装在设备对面的反射器反射回接收器。一旦光束被打断，集成在设备中的开关输出就会改变其状态。3.3.使用漫反射传感器，发射器和接收器都在一个设备中。发出的光束被要检测的物体所反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。

主要特点

环境温度: -10 - 40°C

光学特性

光圈宽度: 1mm

光圈长度: 16mm

光源: 激光二极管，红光

光束形式: 线路

传感器的波长: 670nm

机械特性

设计: 圆筒，有螺纹的

螺纹间距: 1mm

长度: 106mm

储存温度: -40 - 70°C

保护程度（IP）: IP67

传感器的有效区域材料: 玻璃

外壳材料: 金属

导光板: M18

电气性能

开关功能的类型: 常开触点（NO 表示 PNP）常闭触点（NC 表示 NPN）

模拟输出的类型: 0-10V

电气连接的类型: 连接器M12

开关输出的类型: 推拉式

额定开关电流: 100mA

准备就绪的延迟: 100ms

空载电流: 35mA

空载电流，接收器: 35mA

引脚数量: 4

切换距离: 0 - 10,000mm

开关频率: 2,800Hz

扫描功能: 光照/暗照模式

显示: LED显示屏

模拟输出的相对线性偏差
