激光传感器 - 具有背景抑制功能的漫反射传感器
光学传感器是非接触式的。它们能检测物体的任何性质（如形状、颜色、表面结构、材料）。其基本工作模式是基于光的发射和接收。这种传感器有三种类型：1.穿透式传感器由两个独立的装置（发射器和接收器）组成，这两个装置相互对准。当两个装置之间的光束中断时，集成在接收器中的开关输出会改变其状态。在反射式光栅中，发射器和接收器位于一个装置中。透射光束通过安装在对面的反射器反射到接收器上。一旦光束中断，集成在设备中的开关输出就会改变其状态。使用漫反射传感器时，发射器和接收器位于一个设备中。发射的光束被要检测的物体反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。
主要特点
- 环境温度
- -20 - 55°C
- 开关触点
- 具有90%反射率的材料
光学特性
- 激光类
- 第1类
- 光源
- 激光二极管，红光
- 光束形式
- 观点
- 三角测量法
- 背景压制
- 传感器的波长
- 650nm
机械特性
- 设计
- 长方体
- 宽度
- 10.8mm
- 高度
- 42.3mm
- 长度
- 19.5mm
- 储存温度
- -40 - 70°C
- 最大紧固扭矩
- 0.4Nm
- 抗冲击性，加速性
- 30g
- 抗冲击性，脉冲时间
- 11ms
- 保护程度（IP）
- IP67
- 传感器的有效区域材料
- 塑料（PMMA）
- 外壳材料
- 塑料（ABS）
- 振动阻力振幅
- 0.5mm
- 抗振频率
- 10 - 55Hz
电气性能
- 响应/衰减时间
- 0.25ms
- 开关输出的数量
- 1
- 开关功能的类型
- 可编程/可配置

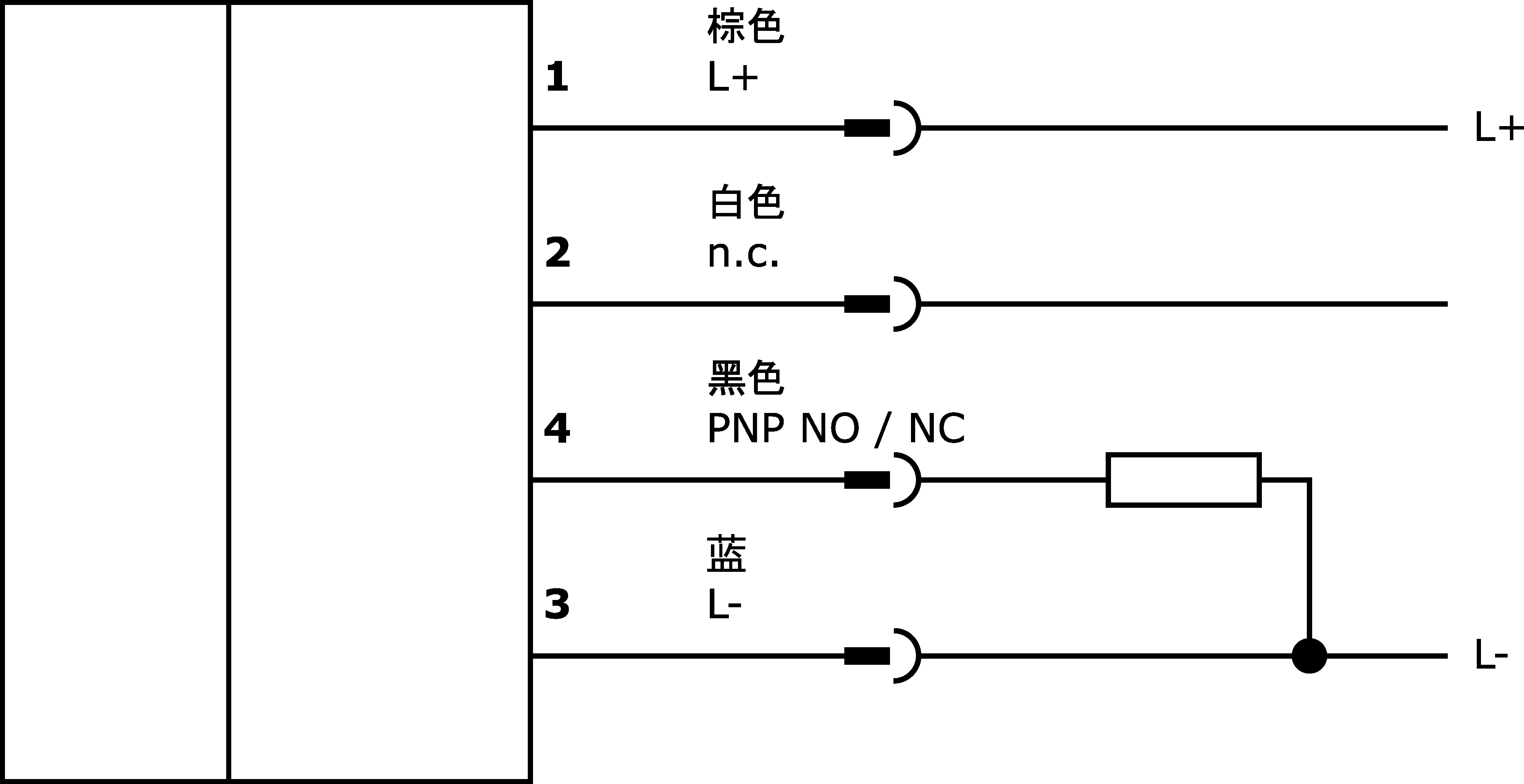

- 电气连接的类型
- 连接器M8
- 开关输出的类型
- PNP
- 额定开关电流
- 100mA
- 设置程序
- 手动调整, 调节螺钉
- 空载电流
- 35mA
- 引脚数量
- 4
- 反应时间
- 0.25ms
- 残余纹波
- 10%
- 切换距离
- 10 - 500mm
- 开关频率
- 2,000Hz
- 电压下降
- 2V
- 扫描功能
- 光照/暗照模式
- 衰减时间
- 0.25ms
- 死区
- 0 - 10
- 显示
- LED显示屏
- 模拟输出的相对线性偏差
- 短路保护, 1 千万次负载变化
寻找配件 PT310370
在这些产品组中。
工具
传感器测试器
连接技术
电缆插座M8 4线
电缆插座M8 4针，可现场安装
其他传感器
电源 24V DC / 100mA 开关放大器
装配
安装激光传感器设计 31
有库存
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| UL / CSA 认证编号 | E486083 |
| 符合POP要求 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 160个激光传感器 |
| 包装尺寸 | 123 x 15 x 160mm |
| 总重量 | 13g |
| 二氧化碳足迹 | 0,1kg CO₂e |
| 海关税号 | 85365019 |
| WEEE编号 | 40951076 |
