激光传感器 - 具有背景抑制功能的漫反射传感器

PT440303

PT440303
列表价格
617,40 €
数量 价格 储蓄
1 617,40 € –
5 598,88 € 3% / 18,52 €
10 586,53 € 5% / 30,87 €
20 568,01 € 8% / 49,39 €
50 543,31 € 12% / 74,09 €
库存稀少
激光传感器，探头，44×25×20毫米， 检测距离：120-280毫米，三角测量，12-24V直流，1路 PNP 常闭/常开，0-5V/4-20mA，2米线缆，IP67防护等级，铝合金+亚克力，激光二极管，红光，点状光斑，参数设置
连接图

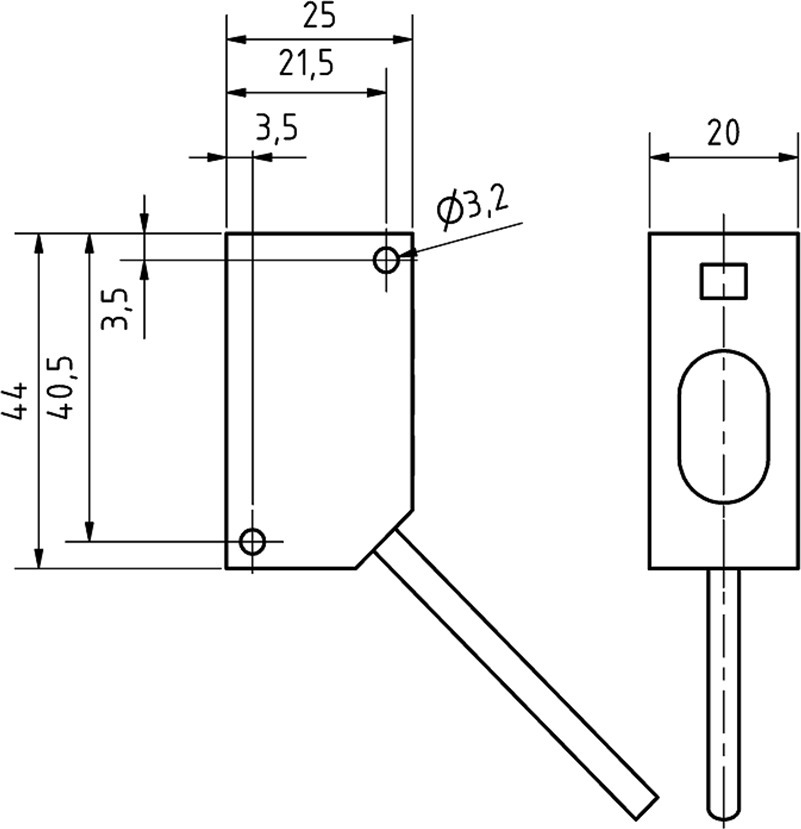

尺寸草图
3D模型
比较

激光传感器 - 具有背景抑制功能的漫反射传感器

光电传感器采用非接触式工作原理。它们能够检测各种物体，无论其性质如何（例如形状、颜色、表面结构、材质）。其基本工作原理基于光的发射与接收。 光学传感器主要分为三种类型：1. 单向光电开关由两个独立的装置组成，即发射器和接收器，二者需相互对准。当两装置之间的光束被阻断时，接收器内置的开关输出状态会发生变化。 2. 反射式光电开关的发射器和接收器集成于同一设备中。发射的光束经由对面安装的反射器反射至接收器。一旦光束被阻断，设备内置的开关输出状态即发生变化。 3. 光电开关的发射器和接收器集成在同一台设备中。发射的光束被待检测物体反射。一旦接收器检测到反射光，设备内置的开关输出状态就会发生变化。

主要特点

功能范围
时间功能
环境温度
-10 - 45°C
开关触点
具有90%反射率的材料

光学特性

激光类
第2类
光源
激光二极管，红光
光束形式
观点
传感器的波长
655nm
焦点处的光斑直径
0.15mm

机械特性

导线截面
0.2mm²
核心数量
5
设计
长方体
宽度
20mm
高度
44mm
电缆长度
2m
长度
25mm
储存温度
-20 - 60°C
最大紧固扭矩
0.5Nm
保护程度（IP）
IP67
传感器的有效区域材料
丙烯酸玻璃
外壳材料
铝合金

电气性能

响应/衰减时间
5ms
开关输出的数量
1
决议
0.2mm
开关功能类型
常闭触点/常开触点
模拟输出类型
0 - 5V, 4 - 20mA
电气连接类型
电缆
开关输出的类型
PNP
额定开关电流
50mA
设置程序
参数化
激光功率
1mW
空载电流
60mA
线性度偏差
0.56mm
相对线性度偏差
0.2%
相对的重复精度
0.07%
残余纹波
10%
扫描功能
光照/暗照模式
衰减时间
5ms
绝对线性偏差
0.56mm
测量原理
三角测量
测量范围
120 - 280mm
显示
LED显示屏
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
寻找配件 PT440303 在这些产品组中。

工具

传感器测试器

VY000004
VY000004
直流电源，传感器测试仪，120x26x72mm，18V，0.04A，弹簧夹连接4针，IP20，塑料。
85,50 €
您的价格
有库存

连接技术

剑鞘

AY000141
AY000141
塑料护套，Ø17mm，内径10mm，-40-250°C，玻璃纤维加硅橡胶，短期抗焊接飞溅1200°C，抗拉强度400N，柔性，阻燃，码放良好
39,30 €
您的价格
有库存

逻辑模块顶帽导轨

VL250100
VL250100
逻辑模块, 49x80x26mm, AND, 4fold, 10-35V DC, 传感器侧夹子, 控制侧夹子, IP40, 塑料
74,50 €
您的价格
有库存
VL250120
VL250120
逻辑模块，49x80x26mm，OR，4倍，10-35V DC，传感器侧夹钳，控制侧夹钳，IP40，塑料。
74,50 €
您的价格
有库存
VL530100
VL530100
逻辑模块，100x118x22mm，AND/OR，8 孔，10-30V DC，传感器侧端子，控制侧端子，IP40，塑料，IO-Link，反弹保护
154,00 €
您的价格
有库存

逆变器 - 终端

VY850001
VY850001
反相级/信号反相/延时关断，85×65×18毫米，0.01-10秒，12-30V直流，1个常闭/常开触点，8针端子，IP40，塑料材质，跳线
87,20 €
您的价格
有库存
VY850002
VY850002
反相级/信号反相/延时关断，85×65×18毫米，0.01-10秒，12-30V 直流，1×常闭/常开，8极端子，IP40，塑料，跳线
87,20 €
您的价格
库存稀少
VY85C102
VY85C102
逆变器/信号转换/开启延迟, 85x65x18mm, 0.01-10s, 10-30V DC, 1x NC/NO, 夹子8针, IP40, 塑料, 插入式跳线
87,20 €
您的价格
库存稀少

其他传感器

2 级车牌激光器

AP000026
AP000026
附件 激光器，标签条/标签，塑料
8,50 €
您的价格
库存稀少

电力供应 24V DC / 2 - 10A

NG320301
NG320301
直流电源，单相，125×102×32毫米， 24-28V，3.2A，90-264V AC 50Hz，90-264V AC 60Hz，127-370V DC，螺丝端子，IP20，铝制，稳压，开关模式输出电压
42,20 €
您的价格
有库存
NG400501
NG400501
直流电源，单相，125×114×40毫米， 24-28V，5A，90-264V AC 50Hz，90-264V AC 60Hz，127-370V DC，螺丝端子，IP20，铝制，稳压，开关模式输出
50,70 €
您的价格
有库存
NG520201
NG520201
直流电源，单相，90×58×52毫米，21.6-29V，2.5A，85-264V AC 50Hz，85-264V AC 60Hz， 120-370V 直流，螺丝端子，IP20，塑料外壳，稳压，开关模式输出电压
32,50 €
您的价格
有库存
NG52F001
NG52F001
直流电源，单相，109×52×34毫米，24VDC，2.5A，85-305V AC 50Hz，螺丝端子，IP20，塑料外壳，稳压型，开关模式输出电压
31,00 €
您的价格
根据要求
NG631001
NG631001
直流电源，单相，125×114×63毫米， 24-28V，10A，90-264V AC 50Hz，90-264V AC 60Hz，127-370V DC，螺丝端子，IP20，铝制，稳压，开关模式输出
89,60 €
您的价格
有库存

装配

固定材料球头支架

AY000129
AY000129
配件，磁铁，Ø66 毫米，钕铁硼，内螺纹 M6，橡胶
21,10 €
您的价格
有库存
AY000143
AY000143
配件传感器，支架，56x55x26mm，阳极氧化铝，球形接头
71,80 €
您的价格
有库存
AY000144
AY000144
配件传感器，适配器板，3x30x85mm，不锈钢1.4305
22,10 €
您的价格
有库存
AY000145
AY000145
配件传感器，适配器板，3x30x85mm，V2A
19,00 €
您的价格
有库存

修复材料设计 44

AP000042
AP000042
激光附件，安装支架，M3x0.5 23 长，角度，V2A，90
23,30 €
您的价格
有库存
种类 级别
eClass-7.0 27270904
eClass-7.1 27270904
eClass-8.0 27270904
eClass-9.0 27270904
eClass-9.1 27270904
ETIM-6.0 EC002719
ETIM-7.0 EC002719
特点 价值
符合RoHS标准 是
适应性强 是
符合OzDS标准 是
符合POP要求 是
符合TSCA标准 是
IPF产品组 160个激光传感器
包装尺寸 70 x 40 x 125mm
总重量 120g
二氧化碳足迹 0,99kg CO₂e
海关税号 85365019
WEEE编号 40951076
比较
