激光传感器 - 距离测量

PT643025

PT643025
列表价格
1.760,70 €
数量 价格 储蓄
1 1.760,70 € –
5 1.707,88 € 3% / 52,82 €
10 1.672,67 € 5% / 88,04 €
20 1.619,84 € 8% / 140,86 €
50 1.549,42 € 12% / 211,28 €
库存稀少
激光传感器，按钮式，68x78x21mm， Sn:100-600mm，三角测量，22-26V DC，2x PNP/NPN 可编程/可配置，0-10V/4-20mA，M12 插头，可旋转 8 针，IP67 / IP54，阳极氧化铝/阳极氧化铝+玻璃，3.3kHz，RS-232，激光二极管，红光...

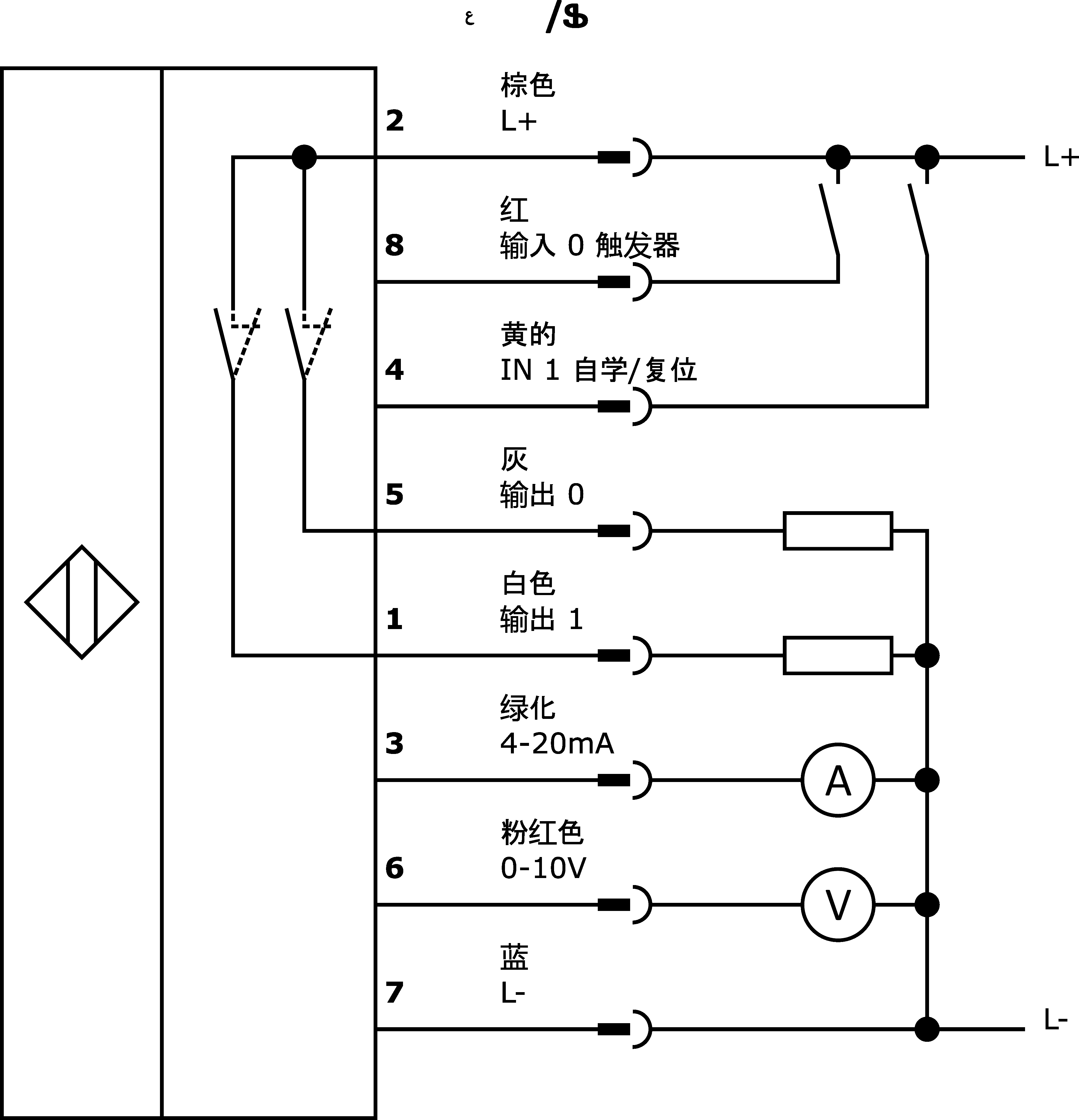

连接图
尺寸草图
3D模型
比较

激光传感器 - 距离测量

光学传感器无需接触即可工作。它们可以检测物体的任何属性（如形状、颜色、表面结构、材料）。其基本工作模式是基于光的发射和接收。有三种不同的类型： 1. 透射光传感器由两个独立的装置组成，一个是发射器，另一个是接收器，这两个装置相互对准。如果两个装置之间的光束被打断，集成在接收器中的开关输出就会改变其状态。2 采用逆反射式传感器时，发射器和接收器合二为一。发射光束通过安装在对面的反射器反射到接收器上。一旦光束中断，集成在设备中的开关输出就会改变其状态。3. 使用光扫描器时，发射器和接收器合二为一。发射的光束被要检测的物体反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。

主要特点

环境温度
-10 - 50°C
开关触点
具有90%反射率的材料

光学特性

激光类
第2类
光源
激光二极管，红光
光束形式
线路
传感器的波长
670nm
焦点
350mm

机械特性

设计
长方体
宽度
20.6mm
高度
68mm
长度
78mm
储存温度
-20 - 85°C
表面
聚四氟乙烯涂层
保护程度（IP）
IP67 / IP54
传感器的有效区域材料
玻璃
外壳材料
铝合金

电气性能

开关输出的数量
2
决议
0.15mm
开关功能的类型
可编程/可配置
报警输出的类型
PNP/NPN
模拟输出的类型
0-10V, 4-20mA
电气连接的类型
M12 插头连接器，可旋转
开关输出的类型
PNP/NPN
额定开关电流
100mA
设置程序
其他
激光功率
1mW
空载电流
200mA
引脚数量
8
相对线性度偏差
0.25%
开关频率
3,300Hz
报警输出的切换功能
可编程/可配置
绝对重复精度
10mm
插入式触点的类型，通信接口
雌性(插座)
插件连接类型，通信接口
连接器M5
测量原理
三角测量
接口连接的引脚数
4
支持的通信接口
串行接口
测量范围
100 - 600mm
显示
LED显示屏
模拟输出的相对线性偏差
寻找配件 PT643025 在这些产品组中。

工具

传感器测试器

VY000004
VY000004
直流电源，传感器测试仪，120x26x72mm，18V，0.04A，弹簧夹连接4针，IP20，塑料。
85,50 €
您的价格
有库存

连接技术

电缆插座M12 8线屏蔽式

VK205A21
VK205A21
连接电缆，2 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,20 €
您的价格
有库存
VK205A25
VK205A25
连接电缆，2 米，M12 直插口 8 针，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,20 €
您的价格
有库存
VK505A21
VK505A21
连接电缆，5 米，M12 插口 8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
35,60 €
您的价格
有库存
VK505A25
VK505A25
连接电缆，5 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
35,60 €
您的价格
有库存
VKA05A21
VKA05A21
连接电缆，10 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
49,90 €
您的价格
库存稀少
VKA05A25
VKA05A25
连接电缆，10 米，M12 直插口 8 针，自由电缆端头，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
49,90 €
您的价格
有库存
VKAE5A25
VKAE5A25
连接电缆，15 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
63,70 €
您的价格
库存稀少
VKB05A21
VKB05A21
连接电缆，20 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
78,10 €
您的价格
有库存
VKB05A25
VKB05A25
连接电缆，20 米，M12 直插口 8 针，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
78,10 €
您的价格
库存稀少
VKC05A25
VKC05A25
连接电缆，30 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
93,20 €
您的价格
库存稀少

电缆连接器M5 Sub-D-Socket

VK207F44
VK207F44
连接电缆RS232/Sub-D，2米，M5公头（连接器）直，D-Sub公头（连接器）9针直，PUR（聚氨酯）。
95,60 €
您的价格
库存稀少

电缆连接器M5 USB

VK207U40
VK207U40
连接电缆RS232/USB，2米，M5公头（连接器）成角度，USB-A公头（连接器）直，PUR（聚氨酯）。
172,30 €
您的价格
根据要求
VK207U44
VK207U44
连接电缆RS232/USB，2米，M5公头（连接器）直，USB-A公头（连接器）直，PUR（聚氨酯）。
172,30 €
您的价格
库存稀少
VK507U40
VK507U40
连接电缆RS232/USB，5米，M5公头（连接器）成角度，USB-A公头（连接器）直，PUR（聚氨酯）。
215,90 €
您的价格
根据要求
VK507U44
VK507U44
连接电缆RS232/USB，5米，M5公头（连接器）直，USB-A公头（连接器）直，PUR（聚氨酯）。
215,90 €
您的价格
库存稀少

以太网编程适配器

VKSI0297
VKSI0297
连接电缆 RS232/以太网，0.5 米，M5 插头 4 针直通，M12 插头 4 针直通，D 型编码，PUR（聚氨酯），铝质
300,50 €
您的价格
库存稀少

其他传感器

2 级车牌激光器

AP000026
AP000026
附件 激光器，标签条/标签，塑料
8,50 €
您的价格
库存稀少

电力供应 24V DC / 2 - 10A

NG320301
NG320301
直流电源，单相，125x102x32mm，24-28V，3.2A，90-264V AC 50Hz，90-264V AC 60Hz，127-370V DC，螺钉连接，IP20，铝，稳定，输出电压，脉冲式
42,20 €
您的价格
库存稀少
NG400501
NG400501
直流电源，单相，125x114x40mm，24-28V，5A，90-264V AC 50Hz，90-264V AC 60Hz，127-370V DC，螺钉连接，IP20，铝质，稳定，时钟输出电压
50,70 €
您的价格
有库存
NG520201
NG520201
直流电源，单相，90x58x52mm，21.6-29V，2.5A，85-264V AC 50Hz，85-264V AC 60Hz，120-370V DC，螺钉连接，IP20，塑料，稳定，输出电压，脉冲式
32,50 €
您的价格
有库存
NG52F001
NG52F001
直流电源，1 相，109x52x34mm，24VDC，2,5A，85-305V AC 50Hz，螺钉连接，IP20，塑料，稳定，输出脉冲电压
31,00 €
您的价格
根据要求
NG631001
NG631001
直流电源，单相，125x114x63mm，24-28V，10A，90-264V AC 50Hz，90-264V AC 60Hz，127-370V DC，螺钉连接，IP20，铝质，稳定，时钟输出电压
89,60 €
您的价格
有库存

M5螺塞

VK000053
VK000053
螺丝塞，M5，塑料，黑色
1,60 €
您的价格
有库存

装配

固定材料球头支架

AY000129
AY000129
配件，磁铁，Ø66 毫米，钕铁硼，内螺纹 M6，橡胶
21,10 €
您的价格
有库存
AY000143
AY000143
配件传感器，支架，56x55x26mm，阳极氧化铝，球形接头
71,80 €
您的价格
有库存
AY000144
AY000144
配件传感器，适配器板，3x30x85mm，不锈钢1.4305
22,10 €
您的价格
有库存
AY000145
AY000145
配件传感器，适配器板，3x30x85mm，V2A
19,00 €
您的价格
有库存

固定材料设计 64/65/66/67

AP000031
AP000031
配件 激光，安装角钢支架，51x18x76mm，角钢，钢铁
28,90 €
您的价格
库存稀少

用于PT64/65/66/67的保护罩

AP000041
AP000041
激光配件，前屏，2.4x66x20mm，塑料+PMMA
74,80 €
您的价格
根据要求
种类 级别
eClass-7.0 27270801
eClass-7.1 27270801
eClass-8.0 27270801
eClass-9.0 27270801
eClass-9.1 27270801
ETIM-6.0 EC001825
ETIM-7.0 EC001825
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 169个激光漫反射传感器（模拟）
包装尺寸 99 x 60 x 160mm
总重量 176g
二氧化碳足迹 1,21kg CO₂e
海关税号 85365019
WEEE编号 40951076
比较
