激光传感器 - 具有背景抑制功能的漫反射传感器

PT98F001

PT98F001
列表价格
356,00 €
数量 价格 储蓄
1 356,00 € –
5 345,32 € 3% / 10,68 €
10 338,20 € 5% / 17,80 €
20 327,52 € 8% / 28,48 €
50 313,28 € 12% / 42,72 €
根据要求
激光传感器，探头，42×18×11毫米，序列号：20-550， 10-30V 直流，-40-55°C，PNP/NPN 互补型，M8 4 针插头，IP67 / IP69k，ASA+PMMA 塑料，3kHz，激光二极管，红光，点状，手动调节
连接图

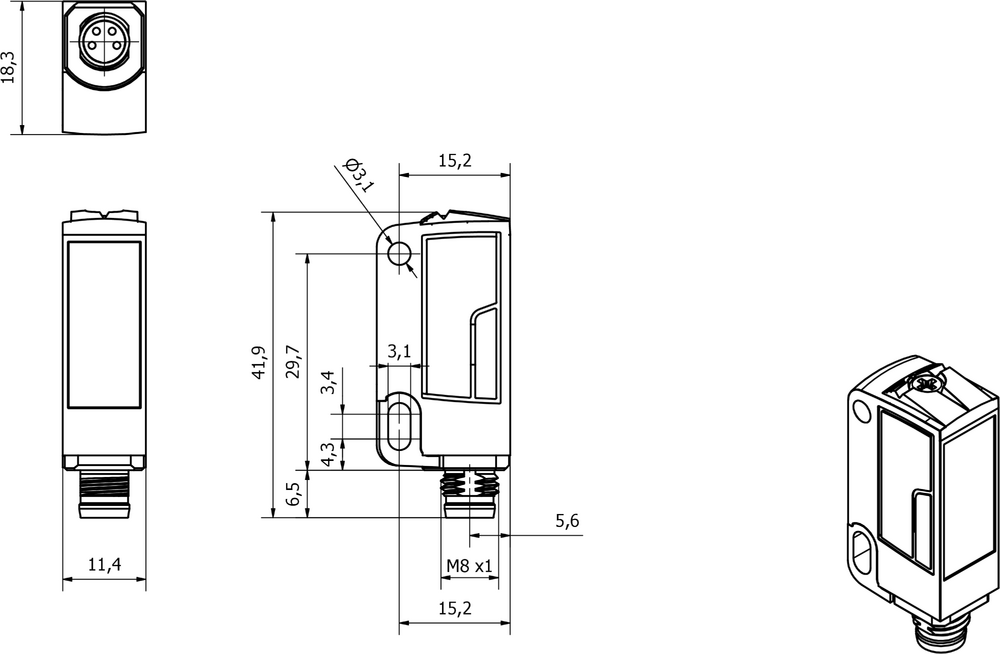

尺寸草图
3D模型
比较

激光传感器 - 具有背景抑制功能的漫反射传感器

光电传感器采用非接触式工作原理。它们能够检测各种物体，无论其性质如何（例如形状、颜色、表面结构、材质）。其基本工作原理基于光的发射和接收。 光学传感器主要分为三种类型：1. 单向光电开关由两个独立的装置组成，即发射器和接收器，二者需对准彼此。当两装置之间的光束被阻断时，接收器内置的开关输出状态会发生变化。 2. 反射式光电开关的发射器和接收器集成在同一设备中。发射的光束经由对面安装的反射器反射至接收器。一旦光束被阻断，设备内置的开关输出状态即发生变化。 3. 光电开关的发射器和接收器集成在同一台设备中。发射的光束被待检测物体反射。一旦接收器检测到反射光，设备内置的开关输出状态就会发生变化。

主要特点

环境温度
-40 - 55°C
开关触点
具有90%反射率的材料

光学特性

激光类
第2类
光源
激光二极管，红光
光束形式
观点
传感器的波长
650nm
焦点处的光斑直径
0.5mm

机械特性

设计
长方体
宽度
11.4mm
高度
41.9mm
长度
18.3mm
储存温度
-40 - 70°C
保护程度（IP）
IP67 / IP69k
传感器的有效区域材料
塑料（PMMA）
外壳材料
PC-ABS

电气性能

响应/衰减时间
0.16ms
开关输出的数量
1
开关功能类型
可编程/可配置
电气连接类型
M8 连接器
开关输出的类型
PNP 和 NPN，分开
额定开关电流
100mA
准备就绪的延迟
300ms
设置程序
手动调整
激光功率
4.5mW
空载电流
20mA
引脚数量
4
反应时间
0.16ms
残余纹波
10%
切换距离
20 - 550mm
开关频率
3,000Hz
电压下降
2V
扫描功能
光照/暗照模式
显示
LED显示屏
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
寻找配件 PT98F001 在这些产品组中。

连接技术

电缆插座 M8-插座 M12-连接器 4线制

VK030F81
VK030F81
连接电缆，0.3 米，M8 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,90 €
您的价格
有库存
VK030F85
VK030F85
连接电缆，0.3 米，M8 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,90 €
您的价格
有库存
VK03C969
VK03C969
连接电缆，0.3 米，M8 插座 3 针斜角，M8 插头 3 针斜角，3x0.34mm²，PUR（聚氨酯），60V，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
15,90 €
您的价格
库存稀少
VK060F81
VK060F81
连接电缆，0.6 米，M8 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
15,40 €
您的价格
有库存
VK060F85
VK060F85
连接电缆，0.6 米，M8 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
15,40 €
您的价格
有库存
VK100F81
VK100F81
连接电缆，1 米，M8 插口 4 针斜角，M12 插头 4 针直角，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
15,80 €
您的价格
库存稀少
VK100F85
VK100F85
连接电缆，1 米，M8 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
15,80 €
您的价格
有库存
VK150F81
VK150F81
连接电缆，1.5 米，M8 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,30 €
您的价格
库存稀少
VK150F85
VK150F85
连接电缆，1.5 米，M8 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），60V，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,30 €
您的价格
有库存
VK200F81
VK200F81
连接电缆，2 米，M8 插口 4 针斜角，M12 插头 4 针直角，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,80 €
您的价格
库存稀少
VK200F85
VK200F85
连接电缆，2 米，M8 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,80 €
您的价格
有库存
VK300F81
VK300F81
连接电缆，3 米，M8 插座 4 针斜角型，M12 插头 4 针直型，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,00 €
您的价格
库存稀少
VK300F85
VK300F85
连接电缆，3 米，M8 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,00 €
您的价格
有库存
VK500F81
VK500F81
连接电缆，5 米，M8 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
20,10 €
您的价格
库存稀少
VK500F85
VK500F85
连接电缆，5 米，M8 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），60V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
20,10 €
您的价格
根据要求

电缆插座 M8-插座 M8-连接器 4线制

VK030F71
VK030F71
连接电缆，0.3 米，M8 插口 4 针斜角，M8 插头 4 针直角，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
15,90 €
您的价格
有库存
VK030F75
VK030F75
连接电缆，0.3 米，M8 插口（4 针）直式，M8 插头（4 针）直式，4 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
13,90 €
您的价格
有库存
VK060F71
VK060F71
连接电缆，0.6 米，M8 插口 4 针斜角，M8 插头 4 针直角，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,20 €
您的价格
有库存
VK060F75
VK060F75
连接电缆，0.6 米，M8 插口（4 针）直式，M8 插头（4 针）直式，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,30 €
您的价格
有库存
VK100F71
VK100F71
连接电缆，1 米，M8 插口 4 针斜角，M8 插头 4 针直角，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,50 €
您的价格
有库存
VK100F75
VK100F75
连接电缆，1 米，M8 插口（4 针）直式，M8 插头（4 针）直式，4 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
15,30 €
您的价格
有库存
VK150F71
VK150F71
连接电缆，1.5 米，M8 插口 4 针斜角，M8 插头 4 针直角，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,90 €
您的价格
库存稀少
VK150F75
VK150F75
连接电缆，1.5 米，M8 插口（4 针）直式，M8 插头（4 针）直式，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,60 €
您的价格
库存稀少
VK200F71
VK200F71
连接电缆，2 米，M8 插口 4 针斜角，M8 插头 4 针直角，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,70 €
您的价格
库存稀少
VK200F75
VK200F75
连接电缆，2 米，M8 插口（4 针）直式，M8 插头（4 针）直式，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,10 €
您的价格
有库存
VK300F75
VK300F75
连接电缆，3 米，M8 插口（4 针）直式，M8 插头（4 针）直式，4 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
19,20 €
您的价格
有库存
VK500F71
VK500F71
连接电缆，5 米，M8 插口 4 针斜角，M8 插头 4 针直角，4 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
23,00 €
您的价格
根据要求
VK500F75
VK500F75
连接电缆，5 米，M8 插口（4 针）直式，M8 插头（4 针）直式，4 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
22,20 €
您的价格
有库存

电缆插座M8 4线

VK200371
VK200371
连接电缆，2 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,80 €
您的价格
有库存
VK200375
VK200375
连接电缆，2 米，M8 插口 4 针直通，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,80 €
您的价格
有库存
VK300375
VK300375
连接电缆，3 米，M8 4 针，自由电缆末端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,60 €
您的价格
库存稀少
VK500371
VK500371
连接电缆，5 米，M8 插口 4 针斜角，电缆自由端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,70 €
您的价格
有库存
VK500375
VK500375
连接电缆，5米，M8母型（插座）4针直通，自由导体端4针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。
18,70 €
您的价格
有库存
VK50V371
VK50V371
连接电缆，5 米，M8 插口 4 针斜角，自由电缆端头，4x0.25mm²，PUR/PVC，Ø4.2mm，60V，-25-70°C，IP67
12,60 €
您的价格
有库存
VK50V375
VK50V375
连接电缆，5 米，M8 直插口 4 针，自由电缆端，4x0.25mm²，PUR/PVC，Ø4.2mm，60V，-25-70°C，IP67
12,60 €
您的价格
有库存
VKA00371
VKA00371
连接电缆，10 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,30 €
您的价格
有库存
VKA00375
VKA00375
连接电缆，10 米，M8 插口 4 针直通，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,30 €
您的价格
有库存
VKAE0371
VKAE0371
连接电缆，15 米，M8 插口 4 针斜角，电缆自由端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存
VKAE0375
VKAE0375
连接电缆，15 米，M8 插口 4 针直电缆，自由电缆终端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存

其他传感器

2 级车牌激光器

AP000026
AP000026
附件 激光器，标签条/标签，塑料
8,50 €
您的价格
库存稀少

装配

修复材料设计 31

AO000473
AO000473
光学配件, 安装角度支架, 19x19x34mm, 传感器的安装材料, 支架, 钢铁
7,50 €
您的价格
有库存
AO000474
AO000474
附件 光学, 安装角架, 43x13x22mm, 传感器的安装材料, 支架, 钢铁
7,50 €
您的价格
库存稀少
AY000118
AY000118
附件传感器，夹具套件，金属，球状接头
32,20 €
您的价格
有库存
AY000188
AY000188
附件，安装支架，57x32x34mm，角钢，不锈钢 V2A
26,70 €
您的价格
有库存

修复材料设计09

AY000118
AY000118
附件传感器，夹具套件，金属，球状接头
32,20 €
您的价格
有库存
种类 级别
eClass-7.0 27270904
eClass-7.1 27270904
eClass-8.0 27270904
eClass-9.0 27270904
eClass-9.1 27270904
ETIM-6.0 EC002719
ETIM-7.0 EC002719
特点 价值
符合RoHS标准 是
适应性强 是
符合POP要求 是
符合TSCA标准 是
IPF产品组 160个激光传感器
包装尺寸 77 x 25 x 123mm
总重量 30g
二氧化碳足迹 0,12kg CO₂e
海关税号 85365019
WEEE编号 40951076
比较
