PY740020

PY740020
后续文章?
我们将很高兴为您提供建议!
传感器，85x55x26mm，Sn:100-150mm，分辨率50µm，三角测量，15-28V DC，0-10V/4-20mA，连接器M12 8pin，IP67，铝+玻璃，激光二极管，红光，线，参数化

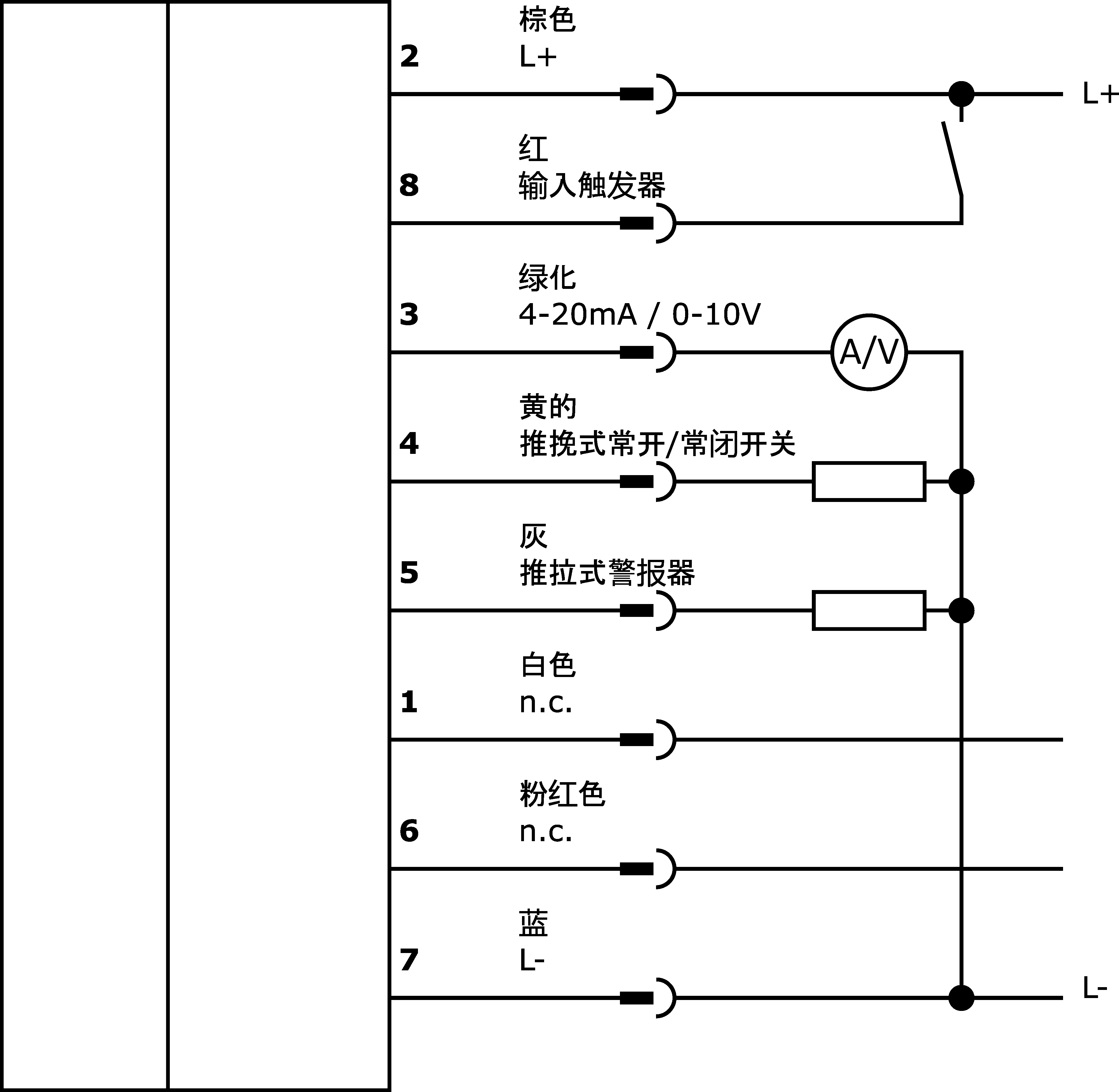

连接图
尺寸草图
3D模型
比较

激光传感器 - 光段传感器

光学传感器的功能是无接触的。它们检测物体，与它们的特性（例如形状、颜色、表面结构、材料）无关。其基本工作原理是基于光的传输和接收。有三种不同的版本：1.穿透式传感器包括两个独立的设备，一个发射器和一个接收器，它们相互对准。如果这两个设备之间的光束被中断，集成在接收器中的开关输出就会改变其状态。2.2.使用逆反射式传感器，发射器和接收器位于一个设备中。发出的光束被安装在设备对面的反射器反射回接收器。一旦光束被打断，集成在设备中的开关输出就会改变其状态。3.3.使用漫反射传感器，发射器和接收器都在一个设备中。发出的光束被要检测的物体所反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。

主要特点

功能范围
边缘位置、宽度
环境温度
-10 - 50°C

光学特性

激光类
第1类
光源
激光二极管，红光
光束形式
线路
传感器的波长
656nm

机械特性

设计
长方体
宽度
26mm
高度
85mm
长度
55mm
储存温度
-25 - 75°C
保护程度（IP）
IP67
传感器的有效区域材料
玻璃
外壳材料
铝合金

电气性能

响应/衰减时间
6.5ms
开关输出的数量
1
决议
0.05mm
报警输出的类型
PNP/NPN
模拟输出的类型
0-10V, 4-20mA
电气连接的类型
连接器M12
额定开关电流
100mA
设置程序
参数化
空载电流
150mA
线性度偏差
0.16 - 0.24mm
引脚数量
8
相对线性度偏差
0.22%
衰减时间
6.5ms
绝对线性偏差
0.24mm
插入式触点的类型，通信接口
雄性 (连接器)
测量原理
三角测量
测量范围
100 - 150mm
显示
LED显示屏
模拟输出的相对线性偏差
寻找配件 PY740020 在这些产品组中。

连接技术

电缆插座M12 8线屏蔽式

VK205A21
VK205A21
连接电缆，2 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,20 €
您的价格
有库存
VK205A25
VK205A25
连接电缆，2 米，M12 直插口 8 针，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,20 €
您的价格
有库存
VK505A21
VK505A21
连接电缆，5 米，M12 插口 8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
35,60 €
您的价格
有库存
VK505A25
VK505A25
连接电缆，5 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
35,60 €
您的价格
有库存
VKA05A21
VKA05A21
连接电缆，10 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
49,90 €
您的价格
库存稀少
VKA05A25
VKA05A25
连接电缆，10 米，M12 直插口 8 针，自由电缆端头，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
49,90 €
您的价格
有库存
VKAE5A25
VKAE5A25
连接电缆，15 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
63,70 €
您的价格
库存稀少
VKB05A21
VKB05A21
连接电缆，20 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
78,10 €
您的价格
有库存
VKB05A25
VKB05A25
连接电缆，20 米，M12 直插口 8 针，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
78,10 €
您的价格
库存稀少
VKC05A25
VKC05A25
连接电缆，30 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
93,20 €
您的价格
库存稀少
种类 级别
eClass-7.0 27270801
eClass-7.1 27270801
eClass-8.0 27270801
eClass-9.0 27270801
eClass-9.1 27270801
ETIM-6.0 EC001825
ETIM-7.0 EC001825
特点 价值
符合RoHS标准 是
适应性强 是
UL / CSA 认证编号 E486083
符合TSCA标准 是
IPF产品组 169个激光漫反射传感器（模拟）
包装尺寸 99 x 60 x 160mm
总重量 219g
海关税号 85365019
WEEE编号 40951076
