超声波传感器 - 距离测量

UT309020

列表价格

381,00 €

数量	价格	储蓄
1	381,00 €	–
5	369,57 €	3% / 11,43 €
10	361,95 €	5% / 19,05 €
20	350,52 €	8% / 30,48 €
50	335,28 €	12% / 45,72 €

库存稀少

超声波传感器，探头，M30x1.5，长60，序列号：300-3000， 18-30V 直流，0-10V/4-20mA，IO-Link，M12 4 针连接器，IP67，镀镍黄铜，示教功能，LED 指示灯，轴向声束

包括坚果

连接图

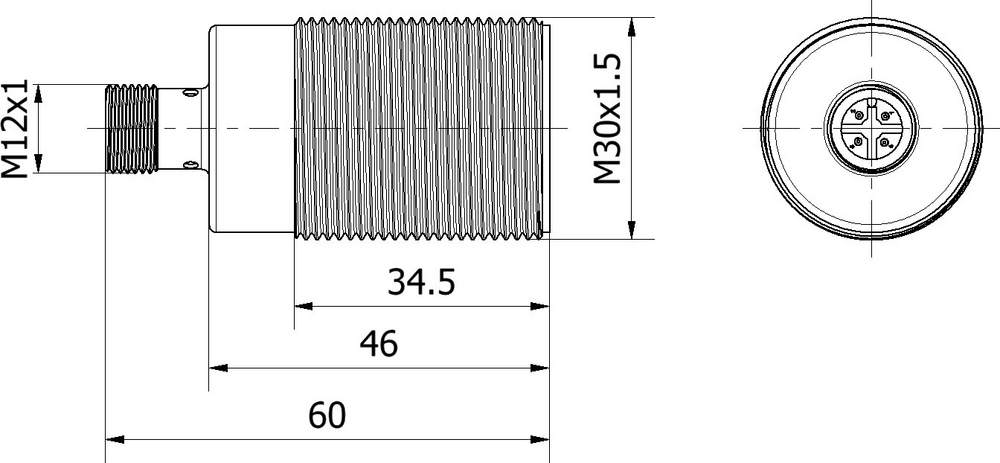

尺寸草图

3D模型

比较

超声波传感器 - 距离测量

超声波传感器是一种非接触式、无磨损的位置开关，即使在恶劣的环境条件下也能正常工作。这类设备的一大优势在于，被检测物体的材质和表面状况几乎不受限制。无论是固体、液体、颗粒状还是粉末状物料均可被检测。在此过程中，物体的形状和颜色均不会影响检测结果。此外，能够检测薄膜或液体等透明物料的能力也尤为重要。超声波传感器广泛应用于距离测量（例如直径检测、闭环控制）、液位或填充高度控制（例如筒仓检测），定位和存在检测（例如玻璃板定位、薄膜破裂检测、玻璃瓶检测）等领域。

主要特点

工作频率: 125kHz

环境温度: -25 - 70°C

开关触点: 测量板200x200mm

应用: 液位检测

机械特性

设计: 圆筒，有螺纹的

螺纹长度: 34.5mm

螺纹间距: 1.5mm

长度: 60mm

安装距离: 500mm

表面: 镀镍

保护程度（IP）: IP67

外壳材料: 黄铜

导光板: M30

电气性能

决议: 1mm

模拟输出类型: 0 - 10V, 4 - 20mA

电气连接类型: M12 连接器

额定开关电流: 100mA

准备就绪的延迟: 300ms

设置程序: 教学活动

负载电阻（电压输出）: 10kOhm

负载电阻（电流输出）: 0.4kOhm

空载电流: 45mA

引脚数量: 4

相对线性度偏差: 0.2%

声音出口: 轴向

开关频率: 3Hz

保护等级: 三

整个测量范围内的温度漂移: 0.2%

载波频率: 125kHz

绝对重复精度: 2mm

支持的通信接口: IO-Link

测量范围: 300 - 3,000mm

显示: LED显示屏

多重连接（通过IO-Link切换）。: 是

切换输出（通过IO-Link切换）。: 是

同步连接（通过IO-Link切换）。: 是

示教输入（通过IO-Link切换）。: 是

模拟输出的相对线性偏差: 短路保护, 1 千万次负载变化

寻找配件 UT309020 在这些产品组中。

连接技术

电缆插座 M12-插座 M12-连接器 4线制

VK030F21

连接电缆，0.3 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

14,90 €
您的价格

有库存

VK030F25

连接电缆，0.3 米，M12 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

14,90 €
您的价格

有库存

VK060F21

连接电缆，0.6 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,50 €
您的价格

根据要求

VK060F25

连接电缆，0.6 米，M12 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,50 €
您的价格

有库存

VK060F65

连接电缆，0.6 米，M12 插口（4 针）直式，M8 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,20 €
您的价格

有库存

VK065F25

连接电缆，0.6 米，M12 插座 4 针直插，M12 插头 4 针直插，4 芯，PUR（聚氨酯），屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

35,60 €
您的价格

库存稀少

VK100F21

连接电缆，1 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,90 €
您的价格

根据要求

VK100F25

连接电缆，1 米，M12 插口（4 针）直式，M12 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,90 €
您的价格

有库存

VK100F65

连接电缆，1 米，M12 插口（4 针）直式，M8 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

20,00 €
您的价格

有库存

VK150F21

连接电缆，1.5 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,30 €
您的价格

有库存

VK150F25

连接电缆，1.5 米，M12 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,30 €
您的价格

有库存

VK200F21

连接电缆，2 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,70 €
您的价格

有库存

VK200F25

连接电缆，2 米，M12 插口（4 针）直式，M12 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,70 €
您的价格

有库存

VK300F21

连接电缆，3 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

17,90 €
您的价格

有库存

VK300F25

连接电缆，3 米，M12 插口（4 针）直式，M12 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

17,90 €
您的价格

有库存

VK500F21

连接电缆，5 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,60 €
您的价格

有库存

VK500F25

连接电缆，5 米，M12 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,60 €
您的价格

有库存

VK800F25

连接电缆，8 米，M12 插口（4 针）直式，M12 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

25,00 €
您的价格

库存稀少

VKA00F21

连接电缆，10 米，M12 插座 4 针斜角型，M12 插头 4 针直型，4 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

27,40 €
您的价格

库存稀少

VKA0L325

连接电缆，10米，M12母型（插座）4针直通，自由导体端，4x0.34mm²，其他灰色，Ø5.1mm，250V，-40-105°C，IP67，4A，适用于拖链和抗扭，油和冷却润滑剂

39,80 €
您的价格

有库存

电缆插座M12 4线屏蔽式

VK205321

连接电缆，2 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

22,80 €
您的价格

有库存

VK205325

连接电缆，2 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

22,80 €
您的价格

有库存

VK505321

连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

28,40 €
您的价格

有库存

VK505325

连接电缆，5 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

28,40 €
您的价格

有库存

VKA05321

连接电缆，10 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

39,10 €
您的价格

有库存

VKA05325

连接电缆，10 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

39,10 €
您的价格

有库存

VKAE5325

连接电缆，15 米，M12 插口 4 针直电缆，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

50,00 €
您的价格

库存稀少

VKB05321

连接电缆，20 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

60,60 €
您的价格

库存稀少

VKB05325

连接电缆，20 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

60,60 €
您的价格

有库存

电缆插座M12 4线制

VK200321

连接电缆，2 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-40-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,90 €
您的价格

有库存

VK200325

连接电缆，2 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-40-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,90 €
您的价格

有库存

VK500321

连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,20 €
您的价格

有库存

VK500325

连接电缆，5 米，M12 插口 4 针直电缆，4 针自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,20 €
您的价格

有库存

VK50V321

连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端，4x0.25mm²，PUR/PVC，Ø4.2mm，250V，-25-70°C，IP67

12,60 €
您的价格

有库存

VK50V325

连接电缆，5 米，M12 插口 4 针直通，自由电缆端头，4x0.25mm²，PUR/PVC，Ø4.2mm，250V，-25-70°C，IP67

12,60 €
您的价格

有库存

VKA00321

连接电缆，10 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

26,30 €
您的价格

有库存

VKA00325

连接电缆，10 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

26,30 €
您的价格

有库存

VKAE0321

连接电缆，15 米，M12 插口 4 针斜角，自由电缆终端，4 芯，PUR（聚氨酯），Ø4.7 毫米，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

34,00 €
您的价格

有库存

VKAE0325

连接电缆，15 米，M12 插口 4 针直电缆，自由电缆端，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

34,00 €
您的价格

有库存

VKB00321

连接电缆，20 米，M12 插口 4 针斜角，自由电缆端头，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

37,60 €
您的价格

有库存

VKBE0321

连接电缆，25 米，M12 插口（4 针），带角度，自由电缆端头，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

41,30 €
您的价格

库存稀少

VKC00321

连接电缆，30 米，M12 插口 4 针斜角，电缆自由端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

46,90 €
您的价格

库存稀少

可现场安装的M12 4针电缆插座

VK003020

电缆插座，带角度，自动装配，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12 插座 4 针，IP67，PBT

10,10 €
您的价格

有库存

VK003024

电缆插座，直型，适合自行组装，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

10,50 €
您的价格

有库存

VK003520

电缆插座，带角度，适合自行组装，螺丝连接，Ø4-8mm，7.5A，250V，-30-130°C，M12母（插座）4针，IP67，PA 6（合成）。

13,40 €
您的价格

有库存

VK003820

电缆插座，有角度，适合自行组装，螺丝连接，Ø3-6.5mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

14,70 €
您的价格

有库存

VK003C20

电缆插座，带角度，自动装配，螺钉连接，Ø4-8mm，4A，240V，-25-90°C，M12 插座 4 针，IP67

12,50 €
您的价格

有库存

VK003C24

电缆插座，直型，适合自行组装，螺丝连接，Ø4-8mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

12,50 €
您的价格

有库存

VK003D20

接线盒，弯头型，可自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12 4极接线盒，IP67

15,30 €
您的价格

有库存

VK003D25

接线盒，直型，可自行组装，快速连接，Ø6-8mm，6A，50V，-25-85°C，M12 4极接线盒，IP67

16,60 €
您的价格

有库存

VK003S24

接线盒，直型，可自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12 4极接线盒，IP67

12,60 €
您的价格

有库存

适配器M12插座4-针/M8连接器4-针

VK000041

适应性，M12母型（插座）4针直通，M8公型（连接器）4针直通，24V，-25-85℃，IP67，油和冷却润滑剂，焊接区域

14,10 €
您的价格

有库存

其他传感器

电源 24V DC / 100mA 开关放大器

NG530002

直流电源，单相，99x114x22mm，24V，0.1A，继电器输出数量2，100-264V AC 50Hz，100-264V AC 60Hz，螺钉连接，IP20，塑料，稳定的，输出电压，脉冲式

159,30 €
您的价格

有库存

装配

安装系统，圆柱形，M30

AY000159

传感器附件，安装管，Ø12 毫米 200 长，阳极氧化/阳极氧化铝

7,10 €
您的价格

有库存

AY000160

传感器配件，安装管，Ø12 毫米 500 长，阳极氧化/阳极氧化铝

9,90 €
您的价格

有库存

AY000161

传感器配件，脚夹支架，Ø38mm 25 高，铝制

21,80 €
您的价格

有库存

AY000162

配件，磁铁，Ø43mm，钕铁硼，内螺纹 M5，橡胶

16,70 €
您的价格

有库存

AY000163

传感器附件，夹具支架，16x38x16mm，铝制

9,60 €
您的价格

有库存

AY000164

传感器附件，表面贴装接线端子支架，16x32x16mm，内螺纹 6，铝质

10,30 €
您的价格

有库存

AY000165

传感器附件，平行夹钳支架，16x45x16mm，铝制

16,90 €
您的价格

有库存

AY000166

传感器附件，十字夹支架，16x48x16mm，铝制

13,50 €
您的价格

有库存

AY000167

传感器附件，可调横夹支架，20x72x20mm，铝制

29,00 €
您的价格

有库存

AY000171

传感器附件，安装支架，56x36x42mm，V2A

6,20 €
您的价格

库存稀少

偏转支架设计 30

AU000003

配件超声波，偏转支架，50x105mm，偏转支架，钢，90°。

58,50 €
您的价格

根据要求

AU000004

超声波配件，偏转支架，50x105mm，90°。

81,30 €
您的价格

根据要求

AU000010

超声波配件，偏转角，36x30x54mm，偏转角，塑料

42,70 €
您的价格

库存稀少

适配器套筒M30至Ø34

AY000015

附件传感器，还原套筒，M30，塑料

2,10 €
您的价格

有库存

用于UT30的固定材料

AY000027

配件，六角螺母，M30x1.5，扳手尺寸36mm，黄铜镀镍

4,60 €
您的价格

有库存

AY000061

配件传感器，Ø30mm，塑料，用于传感器30mm，用于墙壁安装，螺丝安装

11,30 €
您的价格

有库存

AY000101

配件传感器，安装角钢支架，58x28x58mm，传感器的齿形垫圈，支架，不锈钢

10,10 €
您的价格

有库存

AY000104

配件传感器，Ø30mm，塑料，用于传感器M30，用于墙壁安装，螺钉安装

31,30 €
您的价格

库存稀少

AY000111

配件，六角螺母，M30x1.5，扳手尺寸36mm，塑料

1,90 €
您的价格

有库存

AY000133

配件，六角螺母，M30x1.5，扳手尺寸36mm，V2A

9,00 €
您的价格

库存稀少

数据表

pdf

个人数据表

PDF-文件, 1.4 MB

手册

pdf

产品操作说明

PDF-文件, 1.6 MB

图纸

接口

zip

IODD

ZIP-文件, 994 KB

产品合规性

产品宣传单

白皮书

pdf

Whitepaper IO-Link sensor

PDF-文件, 915 KB

应用

pdf

可靠的液位监测

PDF-文件, 309 KB

种类	级别
eClass-7.0	27270804
eClass-7.1	27270804
eClass-8.0	27270804
eClass-9.0	27270804
eClass-9.1	27270804
ETIM-6.0	EC001846
ETIM-7.0	EC001846

特点	价值
符合RoHS标准	是
适应性强	是
UL / CSA 认证编号	E486083
符合TSCA标准	是
IPF产品组	259个超声波传感器（模拟）。
包装尺寸	175 x 32 x 155mm
总重量	115g
二氧化碳足迹	0,35kg CO₂e
海关税号	85365019
WEEE编号	40951076
