VD58E279

VD58E279
后续文章?
我们将很高兴为您提供建议!
旋转编码器，绝对式，可编程，长 Ø58mm 99，空心轴 15mm，10-30V DC，-40-85°C，M12 插头连接器 4 针，IP67，钢，镀锌

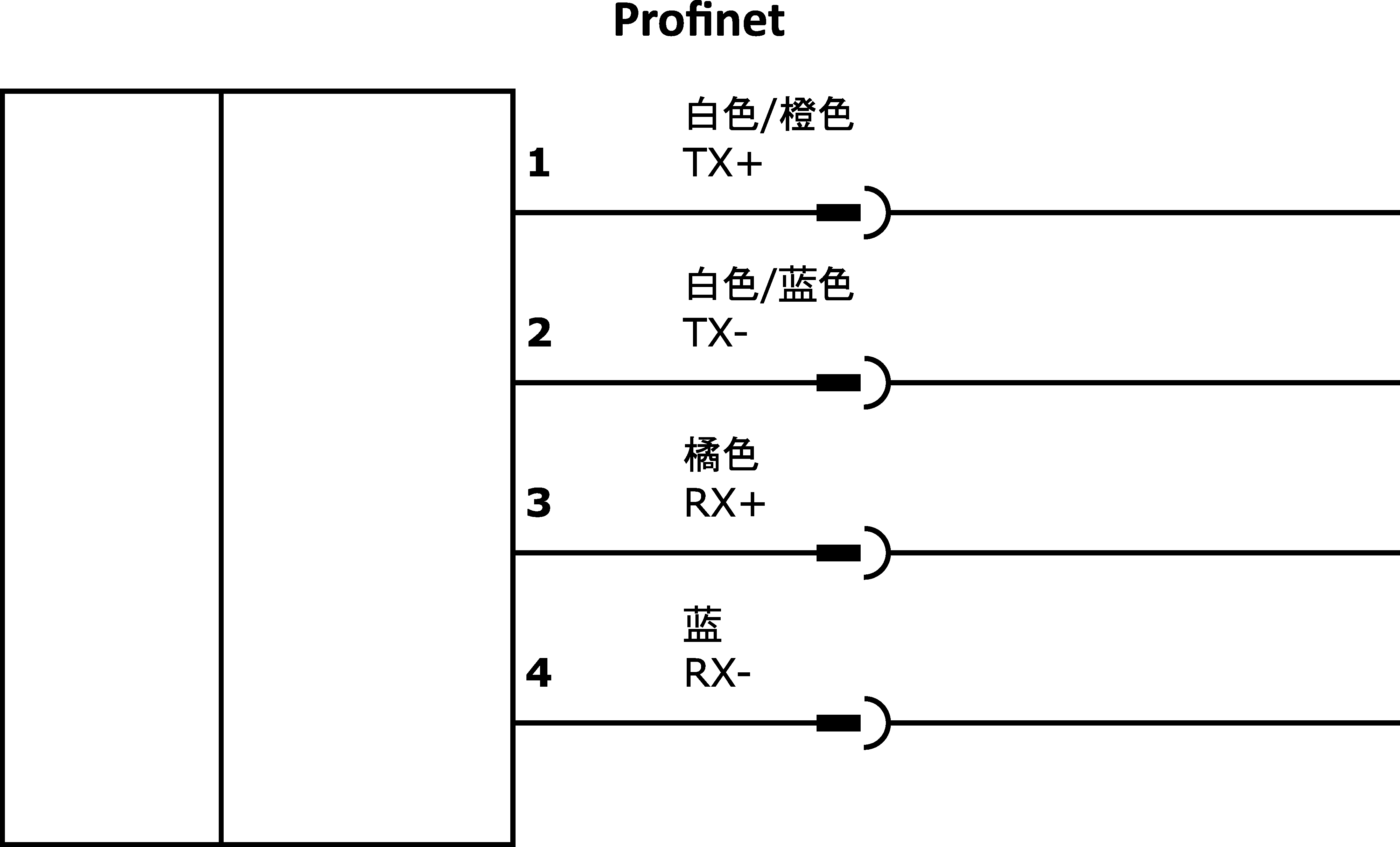

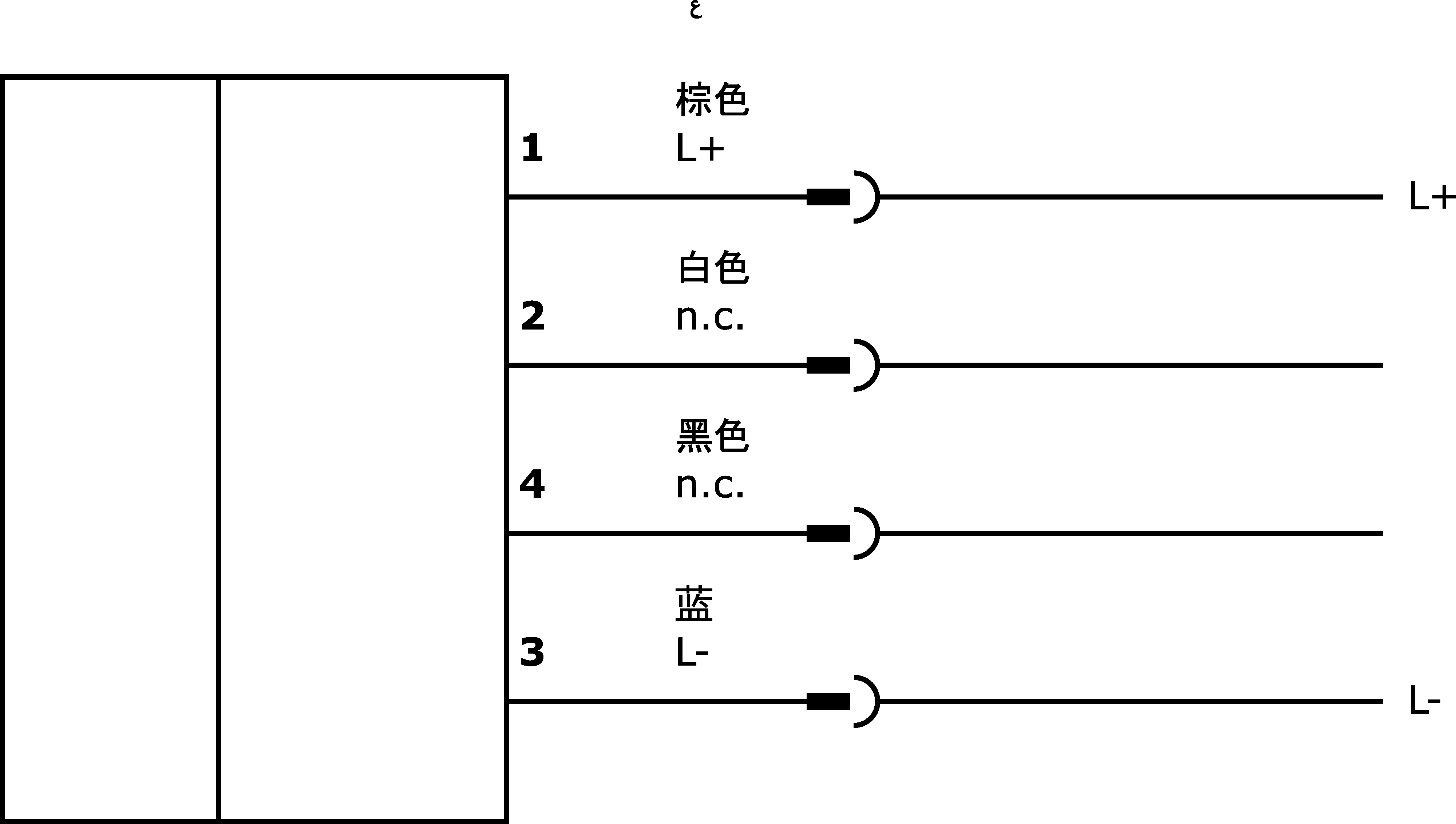

连接图
尺寸草图
3D模型
比较

编码器 - 绝对的

旋转编码器是一种将旋转运动转换为数字输出信号的装置，可由下游评估电子设备进行处理。我们的旋转编码器均采用光学扫描原理。设备内部有一个脉冲圆盘，根据编码器的不同，圆盘上有一个唯一（绝对）或重复（增量）的线刻度，该线刻度由光学系统扫描。转动编码器轴可使脉冲盘旋转，从而使光学系统产生相应的扫描信号。然后通过集成电子装置将其转换为编码器专用输出信号（如多圈、RS422 等）。轴联轴器、自动调节安装支架或法兰可用于多种应用中的专业安装。此外，编码器轴上还可安装各种设计和尺寸的测量轮或小齿轮。典型的应用实例包括折弯机上的角度测量、输送系统上的长度测量或卷绕系统上的速度测量。

主要特点

功能范围
环境温度
-40 - 85°C

机械特性

启动扭矩
0.05
编码器轴的类型
空心轴
轴的轴向负载能力
30N
编码器尺寸
58
轴的直径
15mm
重量
375g
长度
99.2mm
最大旋转速度
3,000UpM
表面
镀锌
轴的径向负载能力
30N
抗冲击性，加速性
100g
抗冲击性，脉冲时间
1ms
保护程度（IP）
IP67
惯性矩
30gcm²
抗震性，加速度
30g
外壳材料
钢材
轴轴承
滚珠轴承
抗振频率
16 - 2,000Hz
直径
58mm

电气性能

电气连接的类型
连接器M12
设置程序
应用软件
轴线长度
15
空载电流
100mA
引脚数量
4
绝对位置值的收集
多回转
测量原理
光学
支持的通信接口
以太网
焦点处的光斑宽度
13Bit
焦点距离
12Bit
模拟输出的相对线性偏差
寻找配件 VD58E279 在这些产品组中。

连接技术

电缆插座M12 4线屏蔽式

VK205321
VK205321
连接电缆，2 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
22,80 €
您的价格
有库存
VK205325
VK205325
连接电缆，2 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
22,80 €
您的价格
库存稀少
VK505321
VK505321
连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
28,40 €
您的价格
有库存
VK505325
VK505325
连接电缆，5 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
28,40 €
您的价格
有库存
VKA05321
VKA05321
连接电缆，10 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
39,10 €
您的价格
有库存
VKA05325
VKA05325
连接电缆，10 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
39,10 €
您的价格
有库存
VKAE5325
VKAE5325
连接电缆，15 米，M12 插口 4 针直电缆，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
50,00 €
您的价格
根据要求
VKB05321
VKB05321
连接电缆，20 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
60,60 €
您的价格
库存稀少
VKB05325
VKB05325
连接电缆，20 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø5.5mm，250V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
60,60 €
您的价格
有库存

电缆插座M12 4线制

VK200321
VK200321
连接电缆，2 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-40-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
13,90 €
您的价格
有库存
VK200325
VK200325
连接电缆，2 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-40-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
13,90 €
您的价格
有库存
VK500321
VK500321
连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,20 €
您的价格
有库存
VK500325
VK500325
连接电缆，5 米，M12 插口 4 针直电缆，4 针自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,20 €
您的价格
有库存
VK50V321
VK50V321
连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端，4x0.25mm²，PUR/PVC，Ø4.2mm，250V，-25-70°C，IP67
12,60 €
您的价格
有库存
VK50V325
VK50V325
连接电缆，5 米，M12 插口 4 针直通，自由电缆端头，4x0.25mm²，PUR/PVC，Ø4.2mm，250V，-25-70°C，IP67
12,60 €
您的价格
有库存
VKA00321
VKA00321
连接电缆，10 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
26,30 €
您的价格
有库存
VKA00325
VKA00325
连接电缆，10 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
26,30 €
您的价格
有库存
VKAE0321
VKAE0321
连接电缆，15 米，M12 插口 4 针斜角，自由电缆终端，4 芯，PUR（聚氨酯），Ø4.7 毫米，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存
VKAE0325
VKAE0325
连接电缆，15 米，M12 插口 4 针直电缆，自由电缆端，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存
VKB00321
VKB00321
连接电缆，20 米，M12 插口 4 针斜角，自由电缆端头，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
37,60 €
您的价格
有库存
VKBE0321
VKBE0321
连接电缆，25 米，M12 插口（4 针），带角度，自由电缆端头，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
41,30 €
您的价格
库存稀少
VKC00321
VKC00321
连接电缆，30 米，M12 插口 4 针斜角，电缆自由端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
46,90 €
您的价格
库存稀少

连接电缆 M12-连接器 M12-连接器 D-编码

VK10E254
VK10E254
数据电缆，连接电缆，1米，M12公头（连接器）4针直，D型编码，M12公头（连接器）4针直，D型编码，0.14mm²，5E类，-40-75°C，TPU，屏蔽式
35,70 €
您的价格
根据要求
VK20E255
VK20E255
数据电缆，连接电缆，2米，M12公头（连接器）4针直，D型编码，M12公头（连接器）4针直，D型编码，4x0.14mm²，5E类，-40-75℃，TPU，屏蔽
45,70 €
您的价格
根据要求
VK30E256
VK30E256
数据电缆，连接电缆，3米，M12公头（连接器）4针直，D编码，M12公头（连接器）4针直，D编码，4x0.14mm²，5E类，-40-75℃，TPU，屏蔽
54,90 €
您的价格
根据要求
VK50E257
VK50E257
数据电缆，连接电缆，5米，M12公头（连接器）4针直，D型编码，M12公头（连接器）4针直，D型编码，4x0.14mm²，5E类，-40-75℃，TPU，屏蔽
61,80 €
您的价格
根据要求

连接电缆 M12-连接器 RJ45-连接器

VK208F25
VK208F25
数据线，连接线，2 米，M12 插头 4 针直插，D 型编码，RJ45 插头 4 针直插，4x0.14mm²，5E 类，-40-75°C，TPU，屏蔽
46,70 €
您的价格
库存稀少
VK308F25
VK308F25
数据线，连接线，3 米，M12 插头 4 针直插，D 型编码，RJ45 插头 4 针直插，4x0.14mm²，5E 类，-40-75°C，TPU，屏蔽
54,90 €
您的价格
库存稀少
VK508F21
VK508F21
数据电缆，连接电缆，5米，M12公型（连接器）4针角型，D型编码，RJ45公型（连接器）4针直型，4x0.14mm²，5E类，-40-75°C，TPU，已屏蔽
59,20 €
您的价格
库存稀少
VK508F25
VK508F25
数据线，连接线，5 米，M12 插头 4 针直插，D 型编码，RJ45 插头 4 针直插，4x0.14mm²，5E 类，-40-75°C，TPU，屏蔽
60,30 €
您的价格
库存稀少
VK608F25
VK608F25
数据线，连接线，6 米，M12 插头 4 针直插，D 型编码，RJ45 插头 4 针直插，4x0.14mm²，5E 类，-40-75°C，TPU，屏蔽
74,70 €
您的价格
库存稀少
VKA08F25
VKA08F25
数据电缆，连接电缆，10 米，M12 插头 4 针直插，D 型编码，RJ45 插头 4 针直插，4x0.14mm²，5E 类，-40-75°C，TPU，屏蔽
83,30 €
您的价格
库存稀少
种类 级别
eClass-7.0 27270590
eClass-7.1 27270590
eClass-8.0 27270590
eClass-9.0 27270590
eClass-9.1 27270590
ETIM-6.0 EC001486
ETIM-7.0 EC001486
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 520编码器
包装尺寸 138 x 95 x 210mm
总重量 661g
海关税号 90318020
