连接技术 - 自行组装的电缆插座/连接器
ipf电缆插座主要用于建立传感器的电气连接。它们的特点是设计坚固，具有最高的保护等级（IP67 | IP68 | IP69K），如果需要，还具有360°屏蔽功能。其特点是：总线就绪，适合与拖链和机器人一起使用，耐油和化学品，耐焊接火花，耐清洁剂或高压和蒸汽喷射清洗，温度范围扩大到+230°C，快速互连技术和特殊数据传输性能，电缆插座满足自动化技术的所有要求。
主要特点
- 环境温度
- -25 - 85°C
- 型号
- 电缆插座
机械特性
- 电线横截面
- 0.5mm²
- 电缆进线
- 直
- A连接处的电缆进线
- 直
- 连接A的编码
- A
- 保护程度（IP）
- IP67
- 外壳材料
- PBT
- 接触体材料
- 黄铜
- 允许的电缆直径
- 3 - 6.5mm
- 螺丝配件的材料
- 不锈钢
电气性能
- 插入式触点的类型，A连接
- 雌性(插座)
- A型电气连接的类型
- M12
- B型电气连接的类型
- 螺钉连接

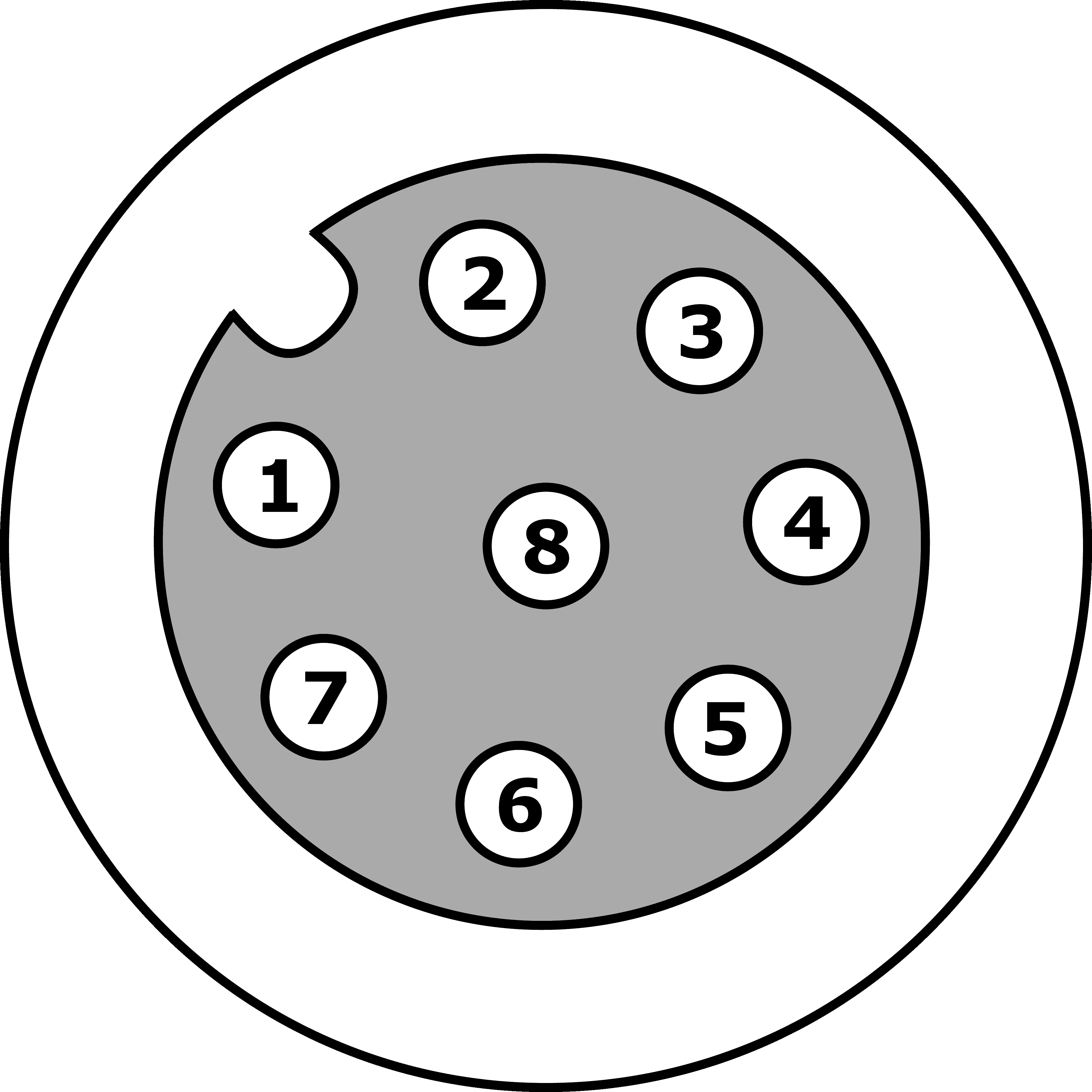

- A连接的引脚数
- 8
- 容量
- 2A
- 工作电压（AC 50Hz）
- 30V
- 工作电压（DC）
- 30V
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27440102 |
| eClass-7.1 | 27440102 |
| eClass-8.0 | 27440102 |
| eClass-9.0 | 27440102 |
| eClass-9.1 | 27440102 |
| ETIM-6.0 | EC002062 |
| ETIM-7.0 | EC002062 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合OzDS标准 | 是 |
| 符合POP要求 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 852电缆插座/连接器(自行组装) |
| 包装尺寸 | 100 x 25 x 120mm |
| 总重量 | 30g |
| 海关税号 | 85369010 |
| WEEE编号 | 40951076 |
