连接技术 - 自行组装的电缆插座/连接器
ipf电缆盒主要用于建立传感器的电气连接。它们的特点是坚固的版本，具有最高的保护等级（IP67 | IP68 | IP69K），并根据要求具有360°屏蔽。其特点是：总线兼容、拖链和机器人兼容、耐油、耐化学、耐焊接火花、耐洗涤剂或耐高压和蒸汽喷射清洗、温度范围扩展到+230°C、快速互连（技术）或特殊数据传输特性，电缆盒满足自动化技术的所有要求。
主要特点
- 环境温度
- -40 - 85°C
机械特性
- 电线横截面
- 0.25mm²
- 电缆进线
- 直
- A连接处的电缆进线
- 直
- 保护程度（IP）
- IP67
- 接触涂层材料
- 金色
- 外壳材料
- 聚酰胺PA
- 接触体材料
- 黄铜
- 允许的电缆直径
- 6 - 8mm
- 螺丝配件的材料
- 锌压铸件，镀镍
电气性能
- 插入式触点的类型，A连接
- 雌性(插座)
- A型电气连接的类型
- M12
- B型电气连接的类型
- 焊接连接

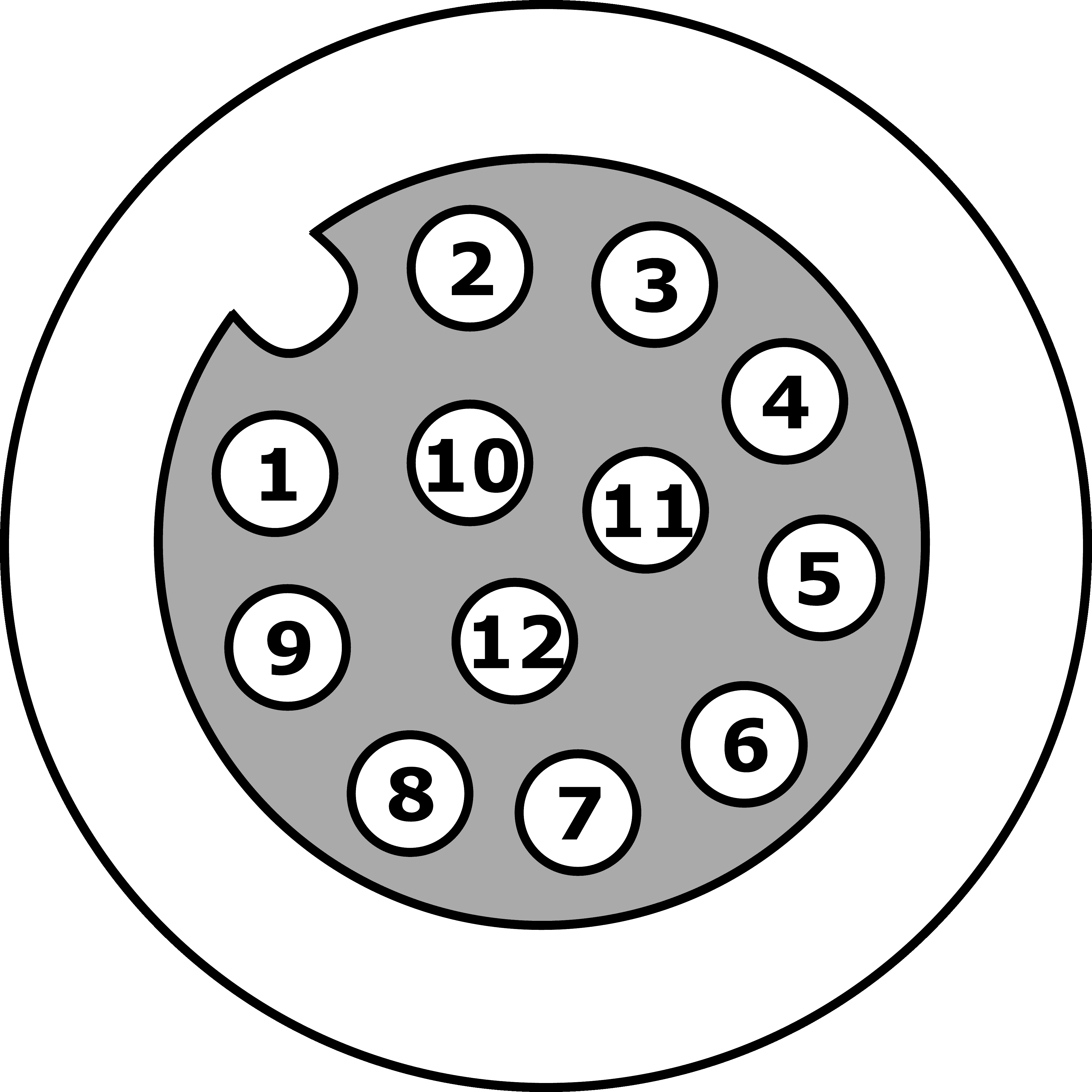

- A连接的引脚数
- 12
- 容量
- 1A
- 连接A的编码
- A
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27440102 |
| eClass-7.1 | 27440102 |
| eClass-8.0 | 27440102 |
| eClass-9.0 | 27440102 |
| eClass-9.1 | 27440102 |
| ETIM-6.0 | EC002062 |
| ETIM-7.0 | EC002062 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合OzDS标准 | 是 |
| 符合POP要求 | 是 |
| 符合TSCA标准 | 是 |
| SCIP号码 | f7ddc10b-a5aa-4719-9c16-0155503d62b9 |
| IPF产品组 | 852电缆插座/连接器(自行组装) |
| 包装尺寸 | 100 x 20 x 120mm |
| 总重量 | 23g |
| 二氧化碳足迹 | 0,07kg CO₂e |
| 海关税号 | 85369010 |
| WEEE编号 | 40951076 |
