逻辑模块 - 逻辑模块

VL310108

列表价格

134,90 €

数量	价格	储蓄
1	134,90 €	–
5	130,85 €	3% / 4,05 €
10	128,16 €	5% / 6,75 €
20	124,11 €	8% / 10,79 €
50	118,71 €	12% / 16,19 €

有库存

逻辑模块，27x130x31mm，AND/OR，8 孔，10-30V DC，-25-85°C，传感器侧 M8 插座 3 针，控制侧 M12 插头 4 针，IP67，塑料

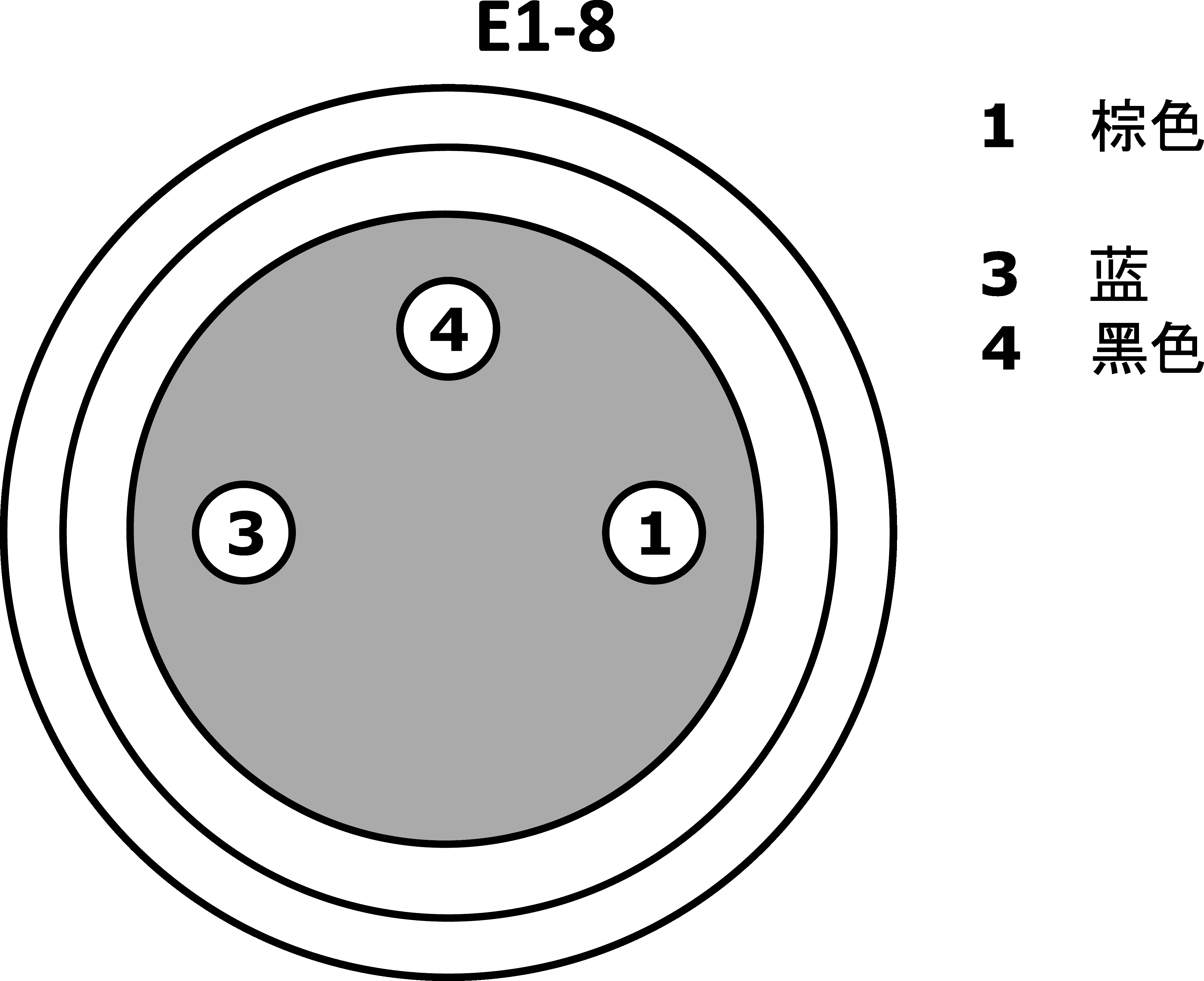

连接图

尺寸草图

3D模型

比较

逻辑模块 - 逻辑模块

在机器上直接连接数字信号有助于大大降低成本和工作量。一个典型的应用是在现场直接连接不同的信号。这就避免了许多单独设备之间的长电缆连接，大大减少了布线工作量，并降低了对控制输入的需求。逻辑模块上的所有输入信号都通过集成的 LED 显示，并且相互之间没有电气耦合。这就可靠地防止了一个设备对另一个设备的影响。模块的输出端具有过载保护，待处理信号也由 LED 指示。除了 AND 或 OR 等逻辑输入信号链路外，还提供带信号变化控制的版本。ipf 逻辑模块可安装在顶部导轨上，也可作为现场模块使用。我们的设备可用于机器、系统和工具的各个领域，这要归功于其坚固耐用的外壳（具有高度的防尘防水功能）。

主要特点

环境温度: -25 - 85°C

机械特性

宽度: 30.6mm

高度: 27.3mm

长度: 129.7mm

安装方法: 螺钉安装

保护程度（IP）: IP67

外壳材料: 塑胶

尺寸

电气性能

每个逻辑单元的输入数: 8

电气连接的数量，A连接: 8

电气连接的数量，B连接: 1

逻辑单元的数量: 2

A型电气连接的类型: 连接器M8

B型电气连接的类型: 连接器M12

额定开关电流: 200mA

逻辑: 和/或

A连接的引脚数: 3

B连接的引脚数: 4

输出逻辑: A1 = E1 ∧ E2 ∧ E3 ∧ E4 ∧ E5 ∧ E6 ∧ E7 ∧ E8, a2 = e1 ∨ e2 ∨ e3 ∨ e4 ∨ e5 ∨ e6 ∨ e7 ∨ e8

显示: LED显示屏

工作电压
