逻辑模块 - 逻辑模块

VL31011A

列表价格

173,10 €

数量	价格	储蓄
1	173,10 €	–
5	167,91 €	3% / 5,19 €
10	164,45 €	5% / 8,66 €
20	159,25 €	8% / 13,85 €
50	152,33 €	12% / 20,77 €

有库存

逻辑模块，27x150x31mm，AND，2x5 孔，10-30V DC，-25-85°C，传感器侧 M8 插座 3 针，控制侧 M12 插头 5 针，IP67，塑料

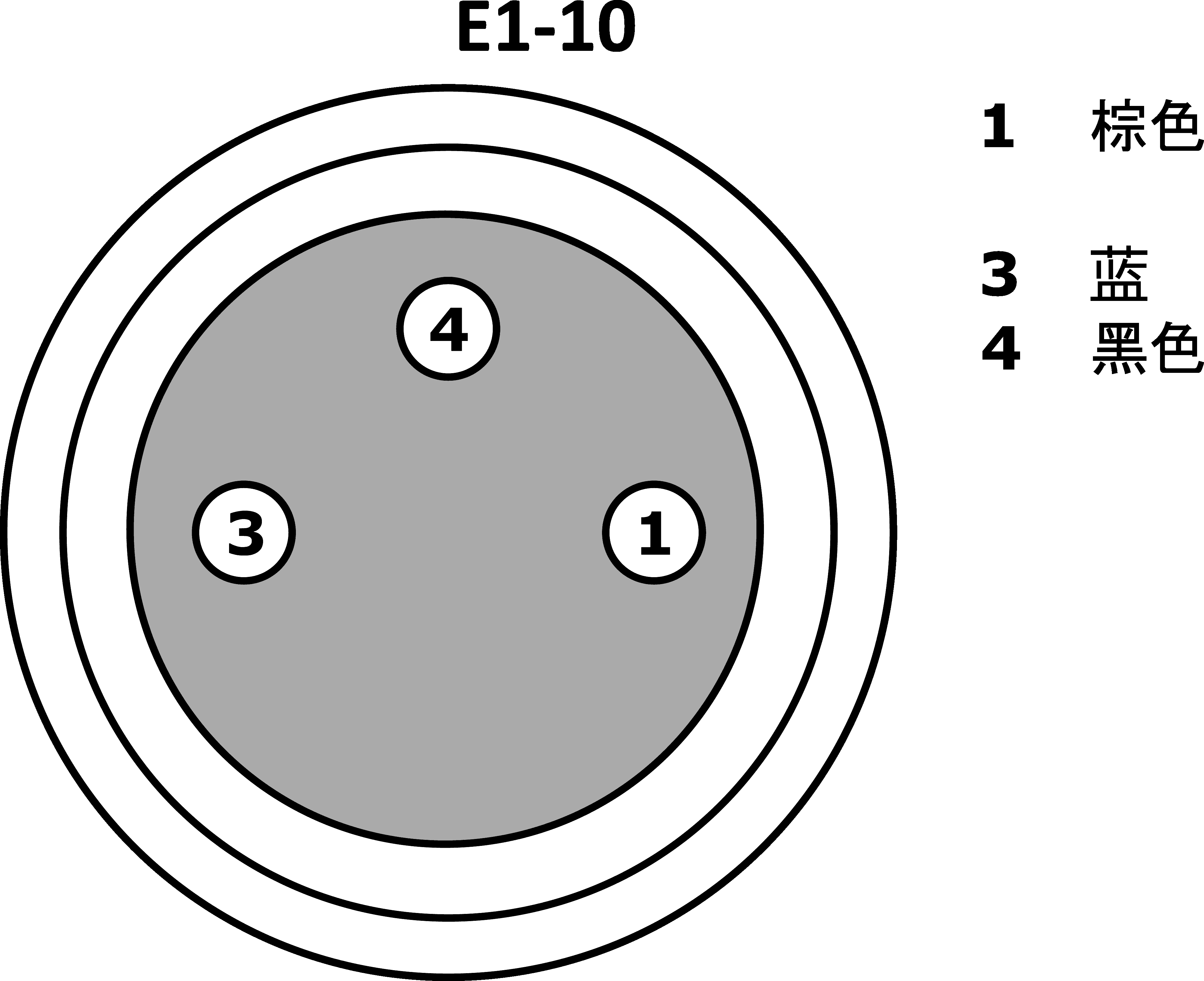

连接图

尺寸草图

3D模型

比较

逻辑模块 - 逻辑模块

在机器上直接连接数字信号有助于大大降低成本和工作量。一个典型的应用是在现场直接连接不同的信号。这就避免了许多单独设备之间的长电缆连接，大大减少了布线工作量，并降低了对控制输入的需求。逻辑模块上的所有输入信号都通过集成的 LED 显示，并且相互之间没有电气耦合。这就可靠地防止了一个设备对另一个设备的影响。模块的输出端具有过载保护，待处理信号也由 LED 指示。除了 AND 或 OR 等逻辑输入信号链路外，还提供带信号变化控制的版本。ipf 逻辑模块可安装在顶部导轨上，也可作为现场模块使用。我们的设备可用于机器、系统和工具的各个领域，这要归功于其坚固耐用的外壳（具有高度的防尘防水功能）。

主要特点

环境温度: -25 - 85°C

机械特性

宽度: 30.6mm

高度: 27.3mm

长度: 149.7mm

安装方法: 螺钉安装

保护程度（IP）: IP67

外壳材料: 塑胶

尺寸

电气性能

每个逻辑单元的输入数: 5

电气连接的数量，A连接: 10

电气连接的数量，B连接: 1

逻辑单元的数量: 2

A型电气连接的类型: 连接器M8

B型电气连接的类型: 连接器M12

额定开关电流: 200mA

逻辑: 和

A连接的引脚数: 3

B连接的引脚数: 5

输出逻辑: A1 = E1 ∧ E3 ∧ E5 ∧ E7 ∧ E9, A2 = E2 ∧ E4 ∧ E6 ∧ E8, a3 = e1 ∧ e2 ∧ e3 ∧ e4 ∧ e5 ∧ e6 ∧ e7 ∧ e8 ∧ e9 ∧ e10

显示: LED显示屏

工作电压

寻找配件 VL31011A 在这些产品组中。

连接技术

连接技术

带LED的M12 5线电缆插座

VK200821

连接电缆，2 米，M12 插口 5 针斜角，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø5.2mm，30V，-30-90°C，IP67，TPU，4A，LED，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

23,90 €
您的价格

有库存

VK200825

连接电缆，2 米，M12 插口 5 针直通，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø5.2mm，30V，-30-90°C，IP67，TPU，4A，LED，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

23,90 €
您的价格

有库存

VK500821

连接电缆，5 米，M12 插口 5 针斜角，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø5.2mm，30V，-30-90°C，IP67，TPU，4A，LED，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

28,90 €
您的价格

有库存

VK500825

连接电缆，5 米，M12 插口 5 针直通，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø5.2mm，30V，-30-90°C，IP67，TPU，4A，LED，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

28,90 €
您的价格

有库存

VKA00821

连接电缆，10 米，M12 插口 5 针斜角，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø5.2mm，30V，-30-90°C，IP67，TPU，4A，LED，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

38,80 €
您的价格

有库存

VKA00825

连接电缆，10 米，M12 插口 5 针直通，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø5.2mm，30V，-30-90°C，IP67，TPU，4A，LED，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

38,80 €
您的价格

库存稀少

电缆插座 M12-插座 M12-连接器 5线制

VK030F28

连接电缆，0.3 米，M12 插座 5 针直插，M12 插头 5 针直插，5 芯，PUR（聚氨酯），抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,70 €
您的价格

库存稀少

VK060F28

连接电缆，0.6 米，M12 插座 5 针直插，M12 插头 5 针直插，5 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

20,00 €
您的价格

库存稀少

VK150F28

连接电缆，1.5 米，M12 插座 5 针直插，M12 插头 5 针直插，5 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,80 €
您的价格

有库存

VK200F28

连接电缆，2 米，M12 插口（5 针）直式，M12 插头（5 针）直式，5 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

22,70 €
您的价格

有库存

VKA00F28

连接电缆，10 米，M12 插口（5 针）直式，M12 插头（5 针）直式，5 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

33,90 €
您的价格

根据要求

电缆插座M12 4线制

VK200321

连接电缆，2 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-40-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,90 €
您的价格

有库存

VK200325

连接电缆，2 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-40-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,90 €
您的价格

有库存

VK500321

连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,20 €
您的价格

有库存

VK500325

连接电缆，5 米，M12 插口 4 针直电缆，4 针自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,20 €
您的价格

有库存

VKA00321

连接电缆，10 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

26,30 €
您的价格

有库存

VKA00325

连接电缆，10 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

26,30 €
您的价格

有库存

VKAE0321

连接电缆，15 米，M12 插口 4 针斜角，自由电缆终端，4 芯，PUR（聚氨酯），Ø4.7 毫米，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

34,00 €
您的价格

有库存

VKAE0325

连接电缆，15 米，M12 插口 4 针直电缆，自由电缆端，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

34,00 €
您的价格

根据要求

VKB00321

连接电缆，20 米，M12 插口 4 针斜角，自由电缆端头，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

37,60 €
您的价格

有库存

VKBE0321

连接电缆，25 米，M12 插口（4 针），带角度，自由电缆端头，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

41,30 €
您的价格

库存稀少

VKC00321

连接电缆，30 米，M12 插口 4 针斜角，电缆自由端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

46,90 €
您的价格

库存稀少

电缆插座M12 5线屏蔽式

VK205621

连接电缆，2 米，M12 插口 5 针斜角，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø6mm，60V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

24,00 €
您的价格

有库存

VK205625

连接电缆，2 米，M12 插口 5 针直通，自由电缆终端，5x0.34mm²，PUR（聚氨酯），Ø6mm，60V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

24,00 €
您的价格

库存稀少

VK505621

连接电缆，5 米，M12 插口 5 针斜角，自由电缆终端，5x0.34mm²，PUR（聚氨酯），Ø6mm，60V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

29,80 €
您的价格

有库存

VK505625

连接电缆，5 米，M12 插口 5 针直通，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø6mm，60V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

29,80 €
您的价格

有库存

VKA05621

连接电缆，10 米，M12 插口 5 针斜角，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø6mm，60V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

42,20 €
您的价格

有库存

VKA05625

连接电缆，10 米，M12 插口 5 针直通，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø6mm，60V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

42,20 €
您的价格

有库存

VKAE5625

连接电缆，15 米，M12 插口 5 针直通，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø6mm，60V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

51,90 €
您的价格

有库存

VKB05621

连接电缆，20 米，M12 插口 5 针斜角，自由电缆终端，5x0.34mm²，PUR（聚氨酯），Ø5.6mm，60V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

62,80 €
您的价格

有库存

VKB05625

连接电缆，20 米，M12 插口 5 针直通，自由电缆端头，5x0.34mm²，PUR（聚氨酯），Ø5.6mm，60V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

62,00 €
您的价格

有库存

电缆插座M12 5线制

VK200621

连接电缆，2 米，M12 插口 5 针斜角，自由电缆终端，5x0.34mm²，PUR（聚氨酯），Ø5.4mm，60V，-25-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,20 €
您的价格

有库存

VK200625

连接电缆，2 米，M12 插口 5 针直通，自由电缆终端，5x0.34mm²，PUR（聚氨酯），Ø5.4mm，60V，-25-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,20 €
您的价格

有库存

VK500621

连接电缆，5 米，M12 插口 5 针（带角度），电缆自由端 5 针，5x0.34mm²，PUR（聚氨酯），Ø5.4mm，60V，-25-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,20 €
您的价格

有库存

VK500625

连接电缆，5 米，M12 插口 5 针直电缆，5 针自由电缆终端，5x0.34mm²，PUR（聚氨酯），Ø5.4mm，60V，-25-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,20 €
您的价格

有库存

VKA00621

连接电缆，10 米，M12 插口 5 针斜角，自由电缆终端，5x0.34mm²，PUR（聚氨酯），Ø5.4mm，60V，-25-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

29,50 €
您的价格

有库存

VKA00625

连接电缆，10 米，M12 插口 5 针直通，自由电缆终端，5x0.34mm²，PUR（聚氨酯），Ø5.4mm，60V，-25-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

29,50 €
您的价格

有库存

VKB00621

连接电缆，20 米，M12 插口 5 针斜角，电缆自由端，5x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

43,80 €
您的价格

库存稀少

电缆连接器M8 3针可现场安装

VK003076

电缆连接器，成角度，适合自行组装，焊接连接，4A，60V，-40-85°C，M8公型（连接器）3针，IP67，黄铜。

12,70 €
您的价格

有库存

VK003078

电缆连接器，直型，适合自行组装，焊接连接，Ø3.5-5mm，4A，60V，-40-85°C，M8公型（连接器）3针，IP67，黄铜

11,40 €
您的价格

库存稀少

VK003176

电缆连接器，成角度，适合自行组装，螺钉连接，Ø5mm，4A，60V，-40-85°C，M8公头（连接器）3针，IP67，聚酰胺PA

24,80 €
您的价格

有库存

VK003178

电缆连接器，直型，适合自行组装，螺丝连接，Ø3.5-5mm，4A，60V，-40-85°C，M8公型（连接器）3针，IP67，黄铜

11,60 €
您的价格

有库存

VK003S78

电缆连接器，直型，适合自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M8公型（连接器）3针，IP67

13,00 €
您的价格

有库存

可现场安装的M12 4针电缆插座

VK003020

电缆插座，带角度，自动装配，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12 插座 4 针，IP67，PBT

10,10 €
您的价格

有库存

VK003024

电缆插座，直型，适合自行组装，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

10,50 €
您的价格

有库存

VK003520

电缆插座，带角度，适合自行组装，螺丝连接，Ø4-8mm，7.5A，250V，-30-130°C，M12母（插座）4针，IP67，PA 6（合成）。

13,40 €
您的价格

有库存

VK003820

电缆插座，有角度，适合自行组装，螺丝连接，Ø3-6.5mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

14,70 €
您的价格

有库存

VK003C20

电缆插座，带角度，自动装配，螺钉连接，Ø4-8mm，4A，240V，-25-90°C，M12 插座 4 针，IP67

12,50 €
您的价格

有库存

VK003C24

电缆插座，直型，适合自行组装，螺丝连接，Ø4-8mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

12,50 €
您的价格

有库存

VK003D20

电缆插座，有角度，适合自装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12母（插座）4针，IP67

15,30 €
您的价格

有库存

VK003D25

电缆插座，直形，适合自装，快速连接，Ø6-8mm，6A，50V，-25-85°C，M12母（插座）4针，IP67

16,60 €
您的价格

有库存

VK003S24

电缆插座，直形，适合自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12母（插座）4针，IP67

12,60 €
您的价格

有库存

可现场安装的M12 5针电缆插座

VK003021

电缆插座，有角度，适合自行组装，螺丝连接，Ø3-6.5mm，4A，60V，-25-90°C，M12母（插座）5针，IP67，PBT

14,90 €
您的价格

有库存

VK003025

电缆插座，直型，适合自行组装，螺钉连接，Ø3-6.5mm，4A，60V，-25-90°C，M12母（插座）5针，IP67，PBT

14,90 €
您的价格

有库存

VK003C25

电缆插座，直型，适合自行组装，螺丝连接，Ø4-8mm，4A，60V，-25-90°C，M12母（插座）5针，IP67，PBT

13,10 €
您的价格

有库存

逻辑模块M8

VK000042

电缆连接器，PIN 1/4桥接，直型，模拟连接器，触点复合填充，M8公型（连接器）3针

14,80 €
您的价格

有库存

适配器VK03E211

VK03E211

连接电缆，0.3 米，M12 插口 5 针直连，M12 插头 12 针直连，5 芯，黑色 PUR（聚氨酯），30V，-30-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

29,70 €
您的价格

库存稀少

其他传感器

附件分配终端M8

AV000134

标签材料, 标签, 2,5x10x5mm, 塑料, 10个识别标签, 2个螺丝塞子

4,20 €
您的价格

有库存

VK000034

螺丝插头，M8，塑料，黑色

1,20 €
您的价格

有库存

M8螺塞

VK000034

螺丝插头，M8，塑料，黑色

1,20 €
您的价格

有库存

数据表

图纸

产品合规性

产品宣传单

白皮书

pdf

Whitepaper logic modules

PDF-文件, 599 KB

应用

种类	级别
eClass-7.0	27242216
eClass-7.1	27242216
eClass-8.0	27242216
eClass-9.0	27242216
eClass-9.1	27242216
ETIM-6.0	EC001417
ETIM-7.0	EC001417

特点	价值
符合RoHS标准	是
适应性强	是
符合OzDS标准	是
符合POP要求	是
符合TSCA标准	是
SCIP号码	6b5dcbaa-4d3b-4e4e-a6f4-d7da4e41bc3c
IPF产品组	800杂项
包装尺寸	150 x 28 x 200mm
总重量	138g
二氧化碳足迹	0,9kg CO₂e
海关税号	85365005
WEEE编号	40951076
