逻辑模块 - 逻辑模块

VL310308

列表价格

175,10 €

数量	价格	储蓄
1	175,10 €	–
5	169,85 €	3% / 5,25 €
10	166,35 €	5% / 8,76 €
20	161,09 €	8% / 14,01 €
50	154,09 €	12% / 21,01 €

有库存

逻辑模块，27x130x31mm，AND/OR，8 孔，10-30V DC，传感器侧 M8 插座 3 针，控制侧 M12 插头 4 针，IP67，塑料，IO-Link

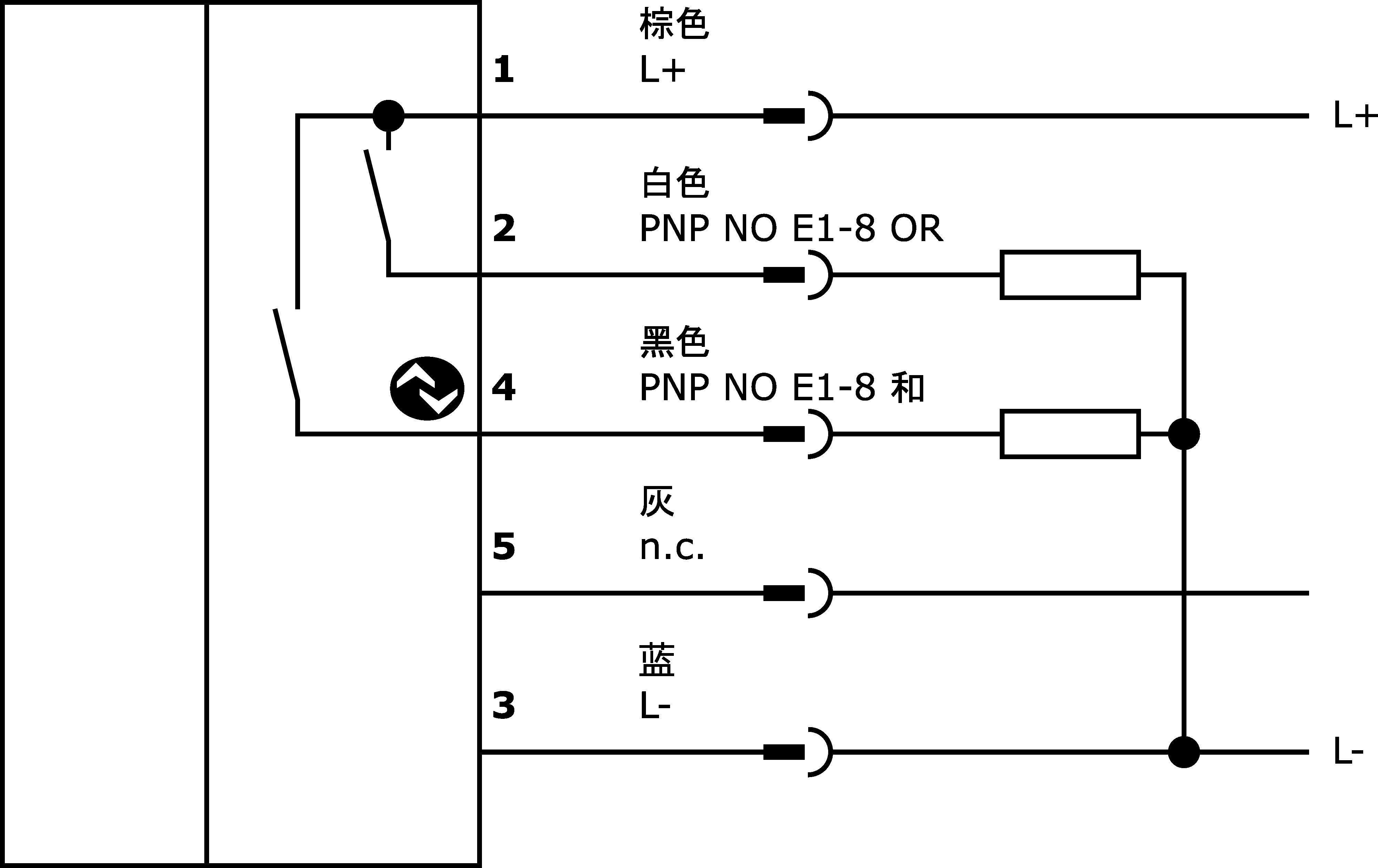

连接图

尺寸草图

3D模型

比较

逻辑模块 - 逻辑模块

在机器上直接连接数字信号，有助于大大减少成本和工作量。一个典型的应用是在现场直接连接不同的信号。通过这种方式，可以避免许多单独设备的长电缆运行，这有助于大大减少布线工作，并减少对控制输入的需求。逻辑模块上的所有输入信号都由集成的LED显示出来，并且相互之间是电解的。这可靠地防止了从一个设备到另一个设备的影响。模块的输出是防过载的，而且等待信号也通过LED显示。除了逻辑输入信号链接，如AND或OR，也可提供带有信号变化控制的版本。ipf逻辑模块可用于DIN导轨安装或作为现场模块。正因为如此，再加上坚固的外壳，具有高度的防尘防水的特点，我们的设备可以用于机器、工厂和工具的所有领域。

主要特点

环境温度: -20 - 70°C

IO-Link版本: V1.1

机械特性

宽度: 30.6mm

高度: 27.3mm

长度: 129.7mm

连接处的最大紧固扭矩A: 0.6Nm

连接处的最大紧固扭矩B: 1Nm

安装方法: 螺钉安装

保护程度（IP）: IP67

外壳材料: 塑胶

尺寸

电气性能

每个逻辑单元的输入数: 8

电气连接的数量，A连接: 8

电气连接的数量，B连接: 1

逻辑单元的数量: 2

A型电气连接的类型: 连接器M8

B型电气连接的类型: 连接器M12

额定开关电流: 100mA

逻辑: 和/或

A连接的引脚数: 3

B连接的引脚数: 4

支持的通信接口: IO-Link

显示: LED显示屏

工作电压
