AB000014
Na vyžádání
Příslušenství Brána, adaptér pro IR odečty s připojením Modbus RTU
Porovnat
Analýza procesních dat - Příslušenství
Čtecí adaptér je umístěn na optickém rozhraní (DIN EN 62056-21) čítače. Potřebné přidržení zajišťuje neodymový permanentní magnet. Řídicí jednotka integrovaná v pouzdře čte data z čítače přes optické rozhraní, interpretuje je a vysílá je jako telegram Modbus RTU.
Elektrické vlastnosti
- Provedení elektrické přípojky
- Kabely
- Proud naprázdno
- 30mA
- Počet pinů
- 4
- Podporované komunikační rozhraní
- Modbus RTU
- Zobrazení
- LED displej
- Provozní napětí

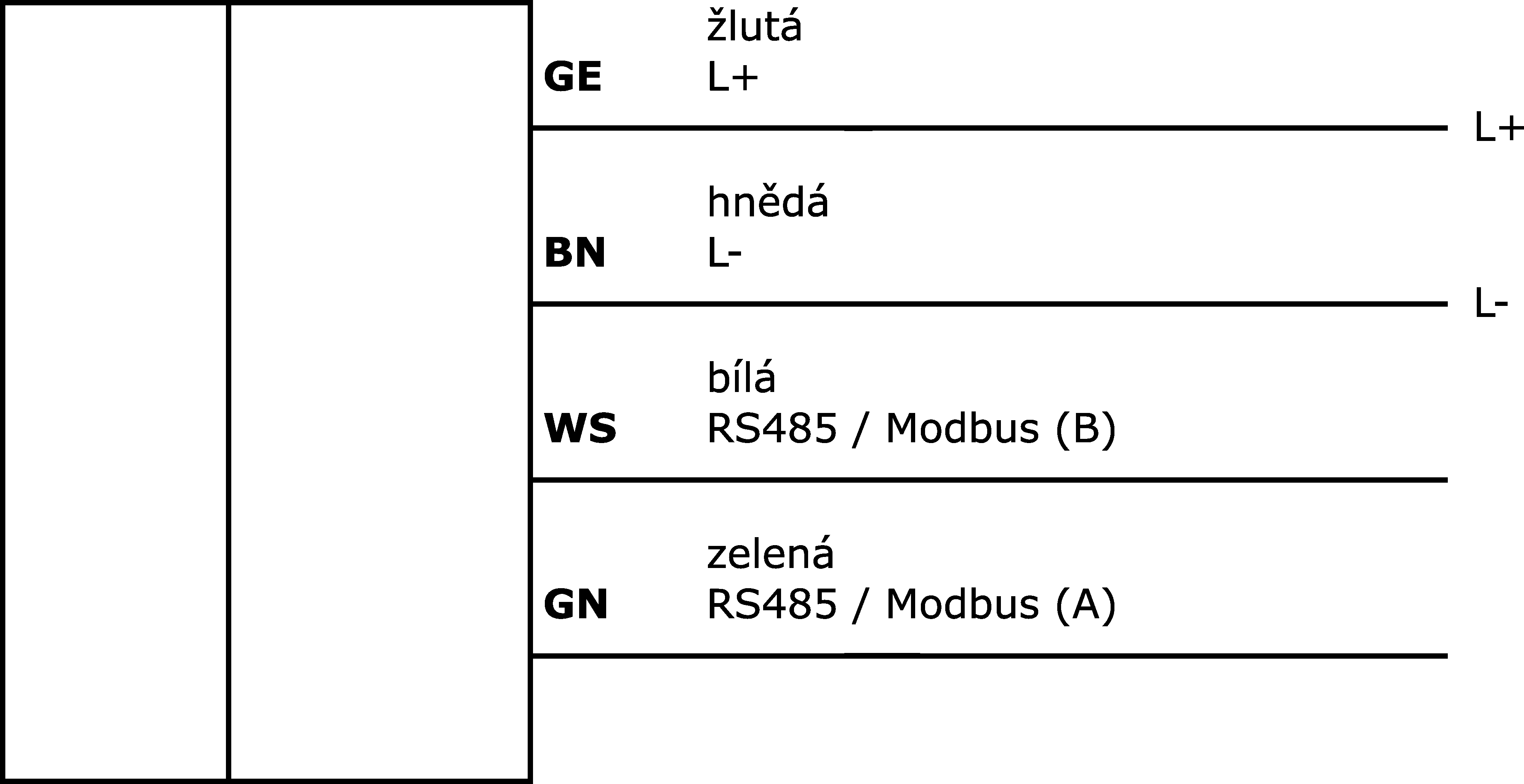

- Elektrické připojení
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 35mm
- Hmotnost
- 55g
- Výška
- 20mm
- Délka kabelu
- 1,2m
- Délka
- 35mm
- Druh montáže
- Držák magnetu
- Materiál krytu
- Plast (ABS)
- 16N
- rozměry
Optické vlastnosti
- Vlnová délka snímače
- 870nm
Ostatní vlastnosti
- Okolní teplota
- -5 - 45°C
Katalogové listy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 476 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
-
pdfMonitorování spotřeby energie a sledování stavuPDF-Soubor, 661 KB
-
pdfSledování spotřeby energie a sběr výrobních / procesních datPDF-Soubor, 857 KB
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27143190 |
| eClass-7.1 | 27143190 |
| eClass-8.0 | 27143190 |
| eClass-9.0 | 27143154 |
| eClass-9.1 | 27143154 |
| ETIM-6.0 | EC000000 |
| ETIM-7.0 | EC000000 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | |
| Rozměry balení | 124 x 35 x 149mm |
| Hrubá váha | 108g |
| Číslo zboží | 85444290 |
| WEEE číslo | 40951076 |
