Měřicí převodníky - Elektroměr
CS720002
Na vyžádání
Aktivní elektroměr, 90x72x64mm, 400V AC, 3-fázový, přímý, 80A, pulzní výstup, komunikace Ethernet, MID, šroubové připojení, IP20
Porovnat
Měřicí převodníky - Elektroměr
Měřič aktivní energie CS720002 je modulární měřič energie, který zobrazuje energii (kWh, kVArh a kVA) a další měřené hodnoty přímo na podsvíceném LCD displeji. Přístroje jsou určeny pro třífázové sítě a lze je přímo připojit až do 80 A. Pro snadné zaznamenávání spotřeby mají přístroje integrovaný komunikační výstup Ethernet Modbus TCP.
Elektrické vlastnosti
- Počet výstupů
- 1
- Provedení elektrické přípojky
- Připojení svorkou
- Provozní frekvence
- 45 - 65Hz
- Postup nastavení
- Parametrizace
- Příkon
- 7,5VA
- Max. trvalý proud
- 80A
- Max. spínací proud
- 0,02A
- Min. zatěžovací proud
- 250mA
- Podporované komunikační rozhraní
- Ethernet
- Zobrazení
- LCD displej, LED displej
- Přesnost
- Nastavení pulzů
- Krátkodobé přetížení
- Provozní napětí

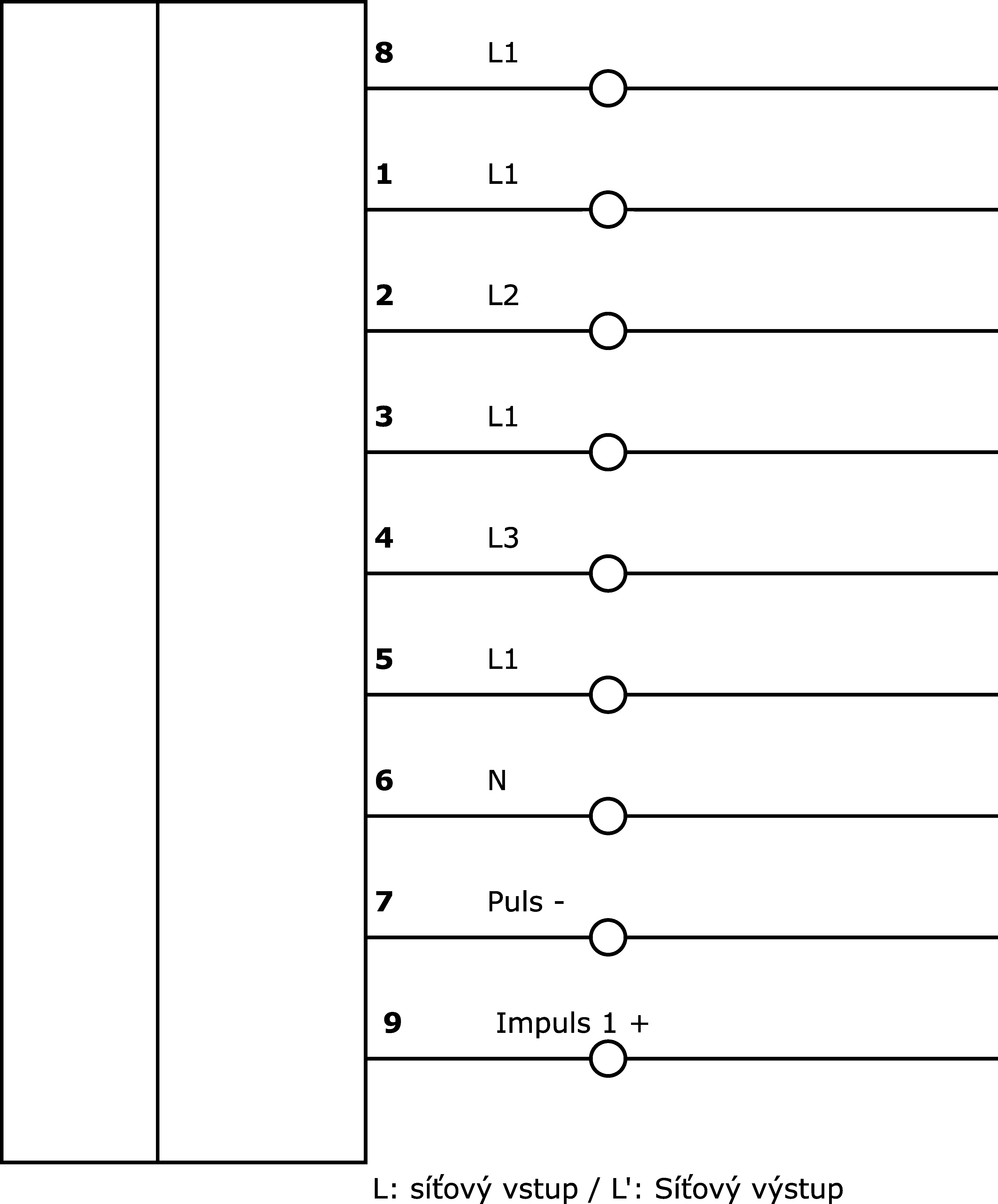

- Elektrické připojení
Mechanické vlastnosti
- Šířka
- 72mm
- Výška
- 64mm
- Délka
- 90mm
- Skladovací teplota
- -25 - 75°C
- Druh montáže
- Montážní lišta
- Druh krytí (IP)
- IP20
- Materiál krytu
- Plast
- Průřez vodiče Měřicí svorky
- 1,5 - 35mm²
- rozměry
Ostatní vlastnosti
- Relativní vlhkost (nekondenzující)
- 0 - 80%
- Okolní teplota
- -25 - 55°C
Katalogové listy
Shoda výrobku
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 730 Speciální zařízení (různé) |
| Rozměry balení | |
| 1,6kg CO₂e | |
| Číslo zboží | 90283019 |
| WEEE číslo | 40951076 |
