Kapacitní senzory - Standardní spínací vzdálenost

KBQC0100

KBQC0100
Ceníková cena
159,80 €
Množství Cena Úspory
1 159,80 € –
5 155,01 € 3% / 4,79 €
10 151,81 € 5% / 7,99 €
20 147,02 € 8% / 12,78 €
50 140,62 € 12% / 19,18 €
Na skladě

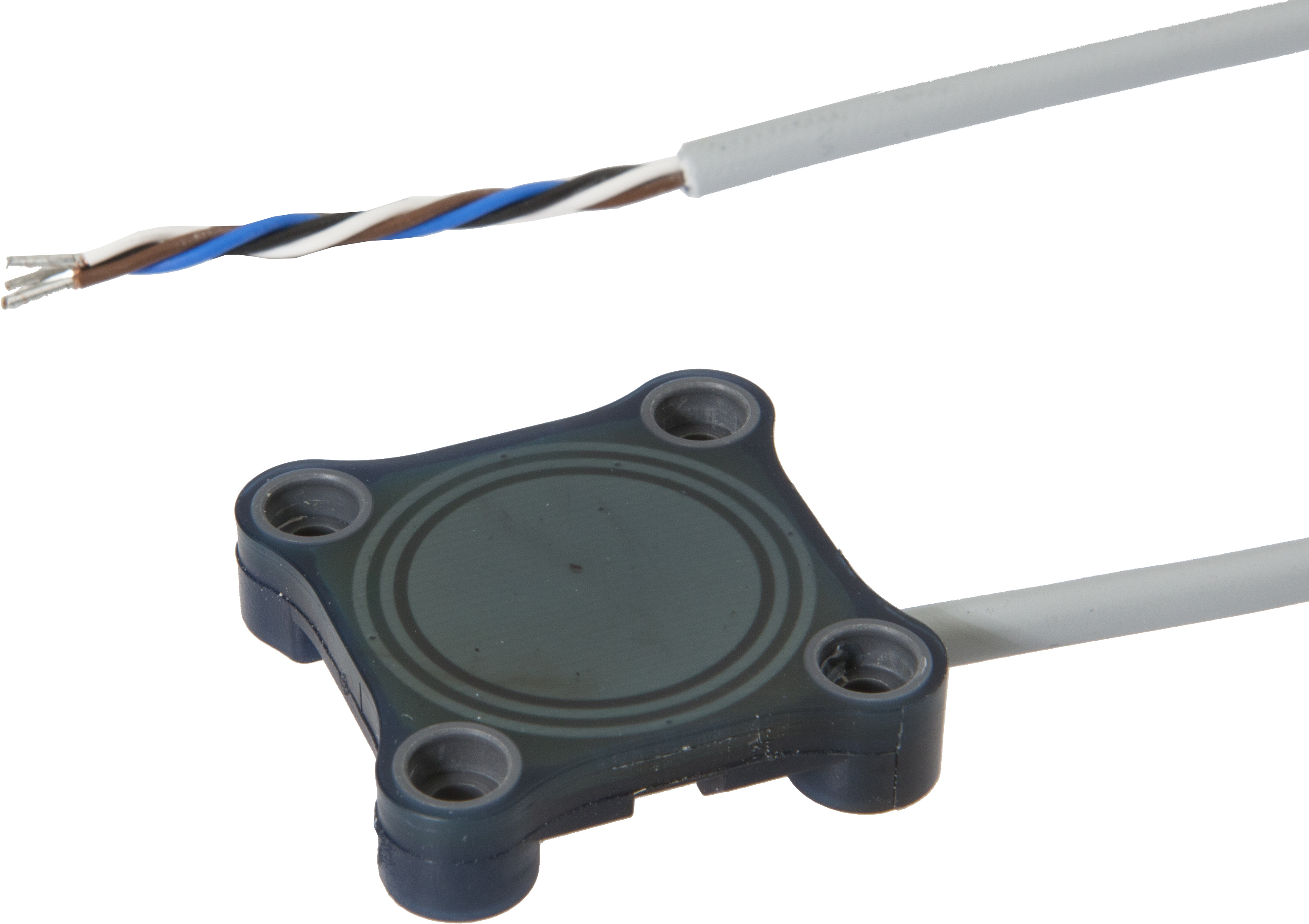

Snímač kapacitní, 8x34x34mm, Zalícované, Sn: 10, 10-35V DC, 1x PNP Spínací kontakt, Kabely 2m PVC, IP68, Polyamid PA, LED, Teach-In

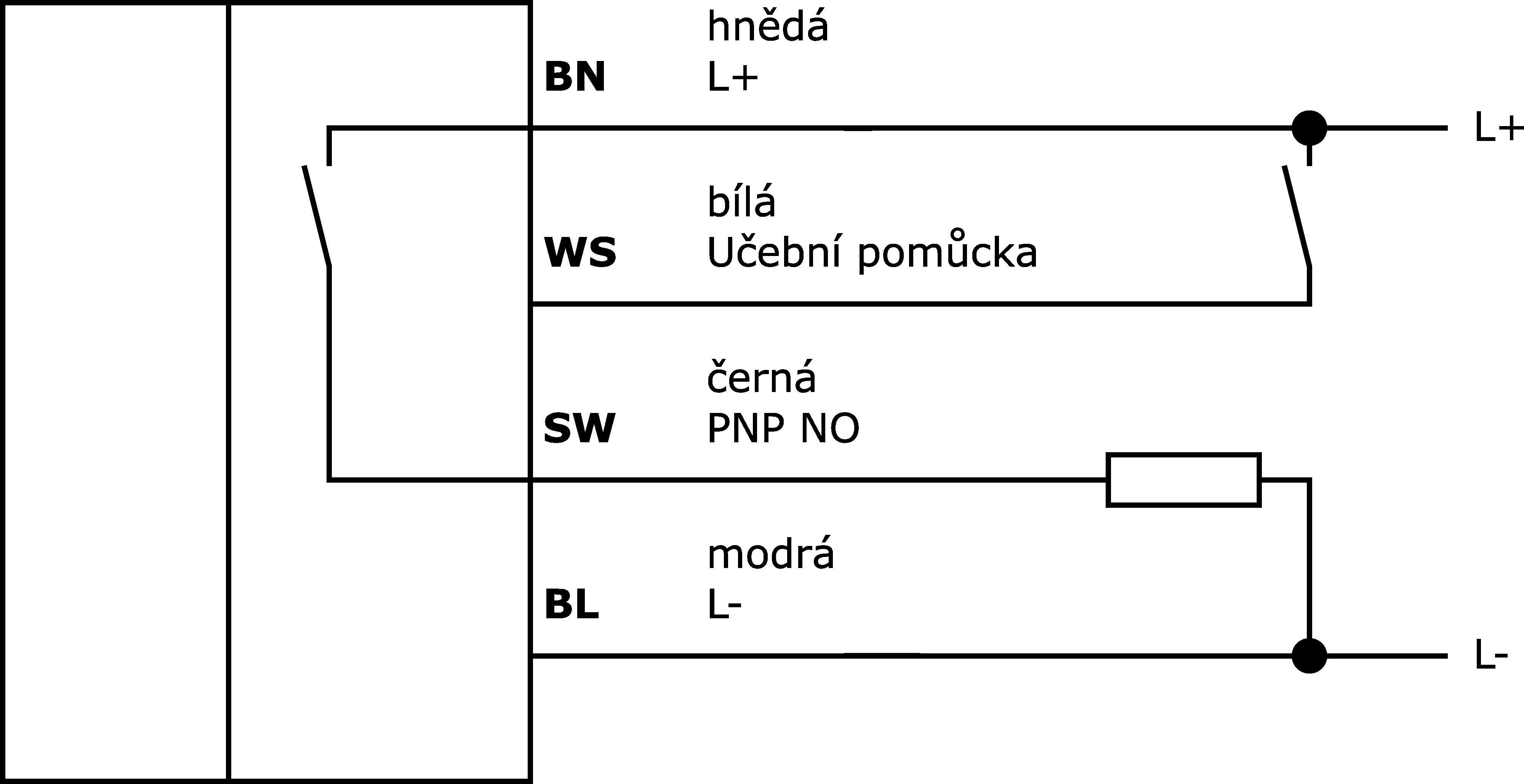

Diagram připojení

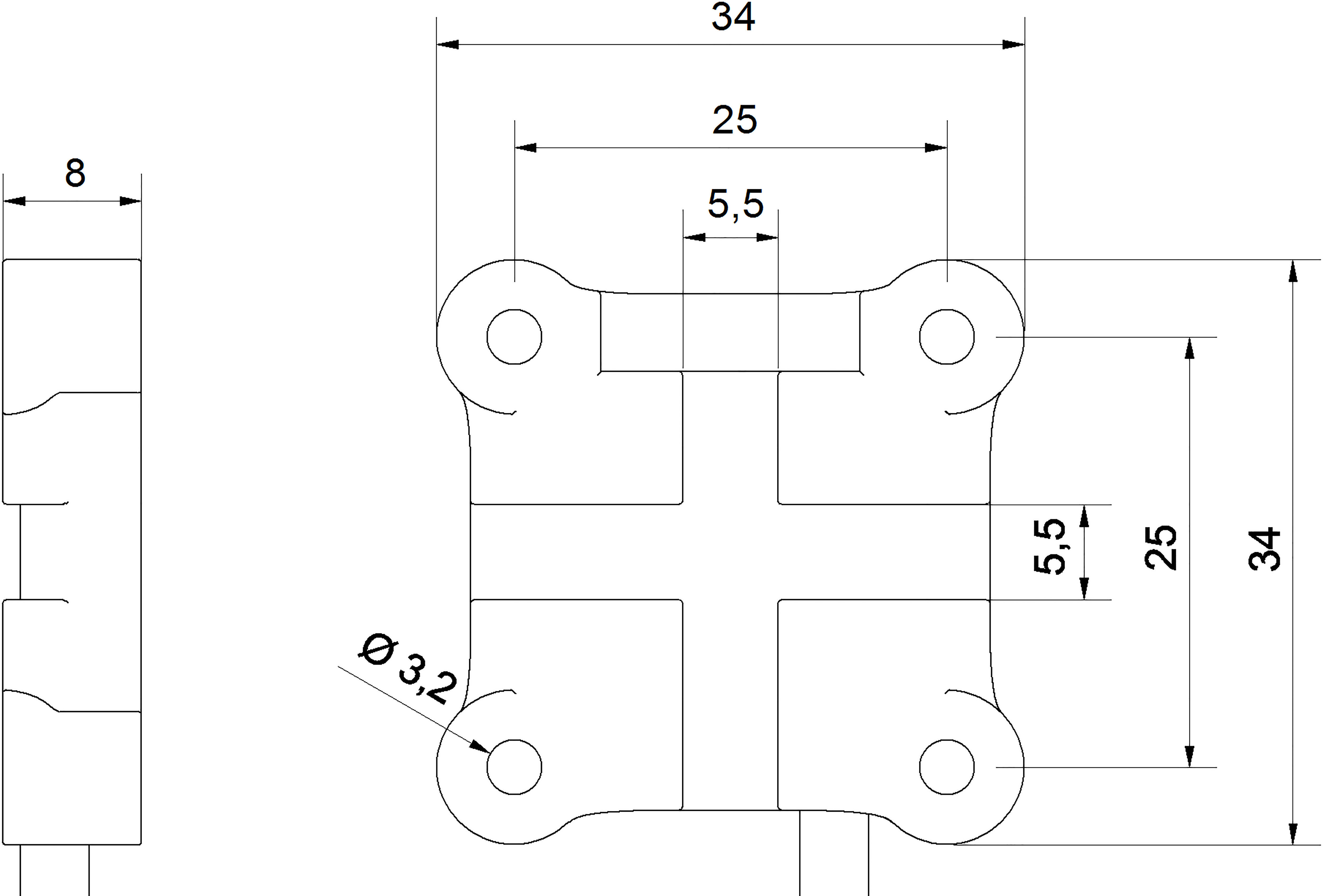

Rozměrový výkres
3D model
Porovnat

Kapacitní senzory - Standardní spínací vzdálenost

Kapacitní spínače jsou bezdotykové. Detekují kovové a nekovové předměty, bez ohledu na to, jestli se pohybují, nebo ne. Dosažitelná spínací vzdálenost zařízení závisí na materiálu objektu, jeho rozměrech a citlivosti odezvy nastavené pomocí potenciometru. Snímače odolné proti vibracím mohou najíždět zboku nebo zepředu. Kapacitní bezdotykové spínače se používají pro snímání přítomnosti (např. detekce těsnění), polohování (např. PET láhve), počítání (např. plastové kryty), snímání hladiny (např. maziva) nebo měření vzdálenosti (např. měření tloušťky) pevných a kapalných materiálů.

Elektrické vlastnosti

Provedení spínací funkce
Spínací kontakt (NO)
Provedení elektrické přípojky
Kabely
Provedení spínacího výstupu
PNP
Jmenovitý spínací proud
200mA
Postup nastavení
Teach-In
Proud naprázdno
15mA
Zbytkové zvlnění
10%
Snímací rozsah
10mm
Frekvence spínání
2Hz
Pokles napětí
2V
Výstupní funkce
Spínací bod
Zobrazení
LED displej

Mechanické vlastnosti

Průřez vodiče
0,14mm²
Počet vodičů
4
Design
Kvádr
Šířka
34mm
Výška
8mm
Délka kabelu
2m
Délka
34mm
Mechanická podmínka montáže pro snímač
lícující
Druh krytí (IP)
IP68
Materiál aktivní plochy snímače
Plast (PA)
Materiál krytu
Polyamid PA
Opláštění kabelu
Plast (PVC)

Ostatní vlastnosti

Okolní teplota
-25 - 70°C
Referenční médium / objekt
Materiál s permitivitou Ɛr=81
