Czujniki pojemnościowe - Standardowa odległość robocza

KBQC0100

KBQC0100
Cena katalogowa
159,80 €
Ilość Cena Oszczędności
1 159,80 € –
5 155,01 € 3% / 4,79 €
10 151,81 € 5% / 7,99 €
20 147,02 € 8% / 12,78 €
50 140,62 € 12% / 19,18 €
W magazynie
Czujnik pojemnościowy, 8x34x34mm, podtynkowy, Sn: 10, 10-35V DC, 1x PNP NO, kabel 2m PVC, IP68, poliamid PA, LED, teach-in

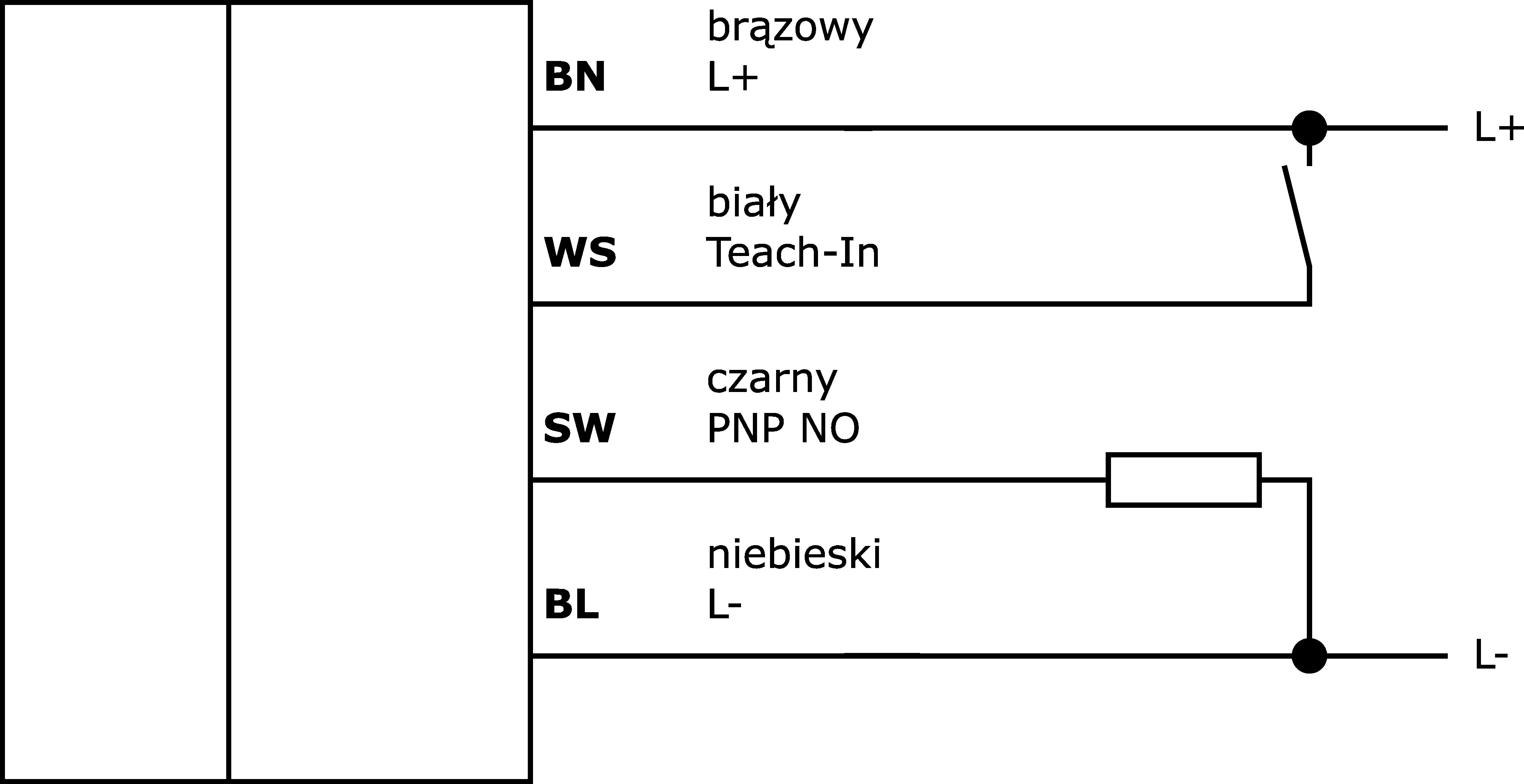

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki pojemnościowe - Standardowa odległość robocza

Pojemnościowe przełączniki zbliżeniowe to czujniki bezdotykowe. Wykrywają obiekty metalowe i niemetalowe, niezależnie od tego, czy się poruszają, czy nie. Osiągalna odległość przełączania urządzeń zależy od materiału obiektu, jego wymiarów i czułości reakcji ustawionej za pomocą potencjometru. Odporne na wibracje czujniki można zbliżać z boku lub z przodu. Pojemnościowe przełączniki zbliżeniowe są wykorzystywane do wykrywania obecności (np. wykrywanie plomb), pozycjonowania (np. butelki PET), liczenia (np. plastikowe pokrywki), wykrywania poziomu (np. smary) lub pomiaru odległości (np. pomiar grubości) materiałów stałych i płynnych.

Inne właściwości

Temperatura otoczenia
-25 - 70°C
Nośnik odniesienia / obiekt
Materiał o przenikalności Ɛr=81
Zastosowania
Wykrywanie poziomu

Właściwości elektryczne

Wykonywanie funkcji przełączania
Styk zwierny (NO)
Projekt połączenia elektrycznego
Kable
Konstrukcja wyjścia przełączającego
PNP
Znamionowy prąd przełączania
200mA
Procedura ustawiania
Teach-In
Prąd bez obciążenia
15mA
Ripple
10%
Odległość przełączania
10mm
Częstotliwość przełączania
2Hz
Spadek napięcia
2V
Konfigurowalne funkcje wyjściowe
Punkt przełączania
Wyświetlacz
Wyświetlacz LED
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Przekrój przewodu
0,14mm²
Liczba rdzeni
4
Projekt
Prostopadłościan
Szerokość
34mm
Wysokość
8mm
Długość kabla
2m
Długość
34mm
Mechaniczne warunki instalacji czujnika
spłukiwanie
Klasa ochrony (IP)
IP68
Materiał aktywnej powierzchni czujnika
Tworzywo sztuczne (PA)
Materiał obudowy
Poliamid PA
Materiał osłony kabla
Tworzywo sztuczne (PVC)
